Sony HCD-DR6 - Printed Wiring Board - Jack Section

Sony HCD-DR6
88 pages
Print Icon
To Next Page IconTo Next Page
To Next Page IconTo Next Page
To Previous Page IconTo Previous Page
To Previous Page IconTo Previous Page
Loading...
HCD-DR4/DR5/DR6/DR440/W300/W5000/XB500
– 91 – – 92 –

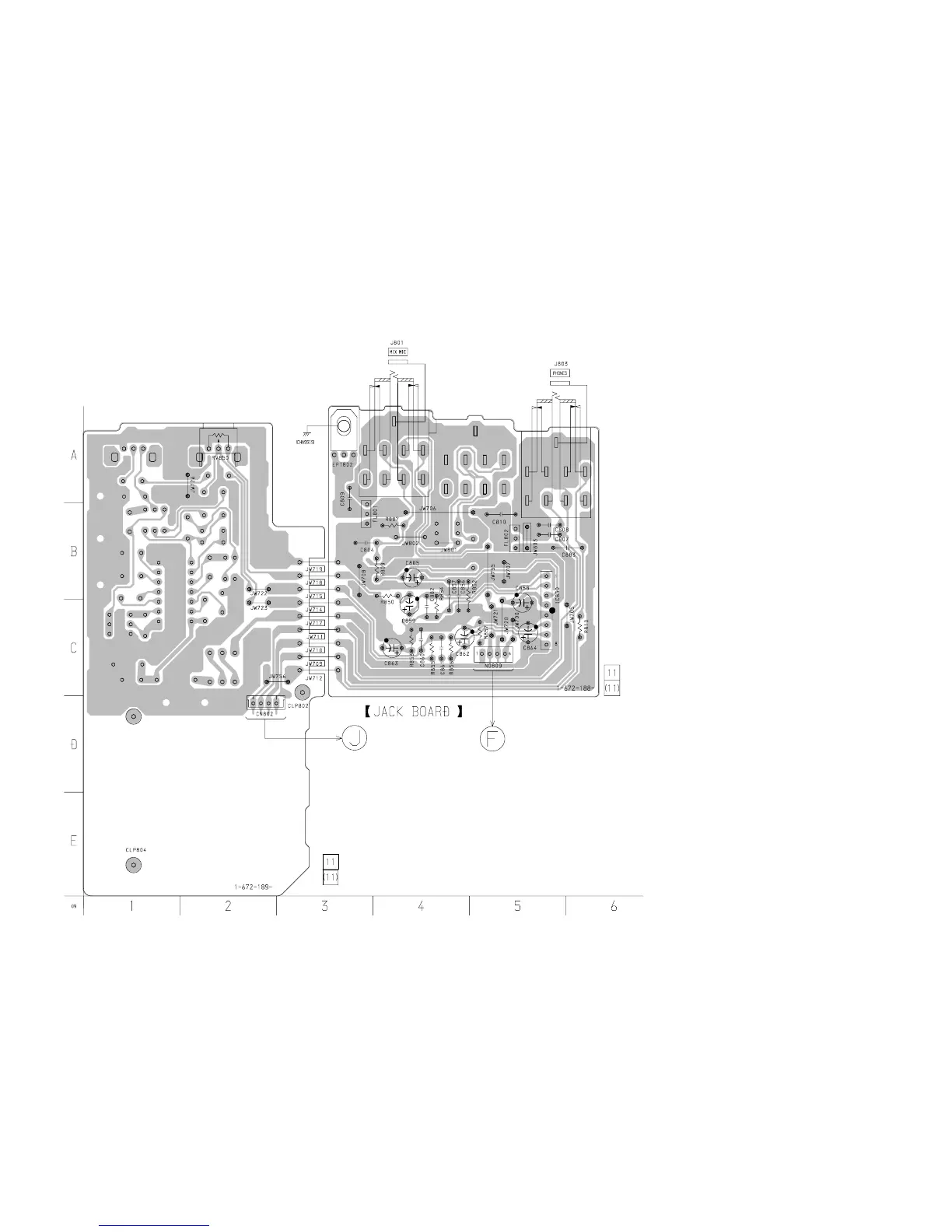

7-30. PRINTED WIRING BOARD – JACK SECTION –
• See page 20 for Circuit Boards Location.
(Page 61, 63)
(Page 41)
