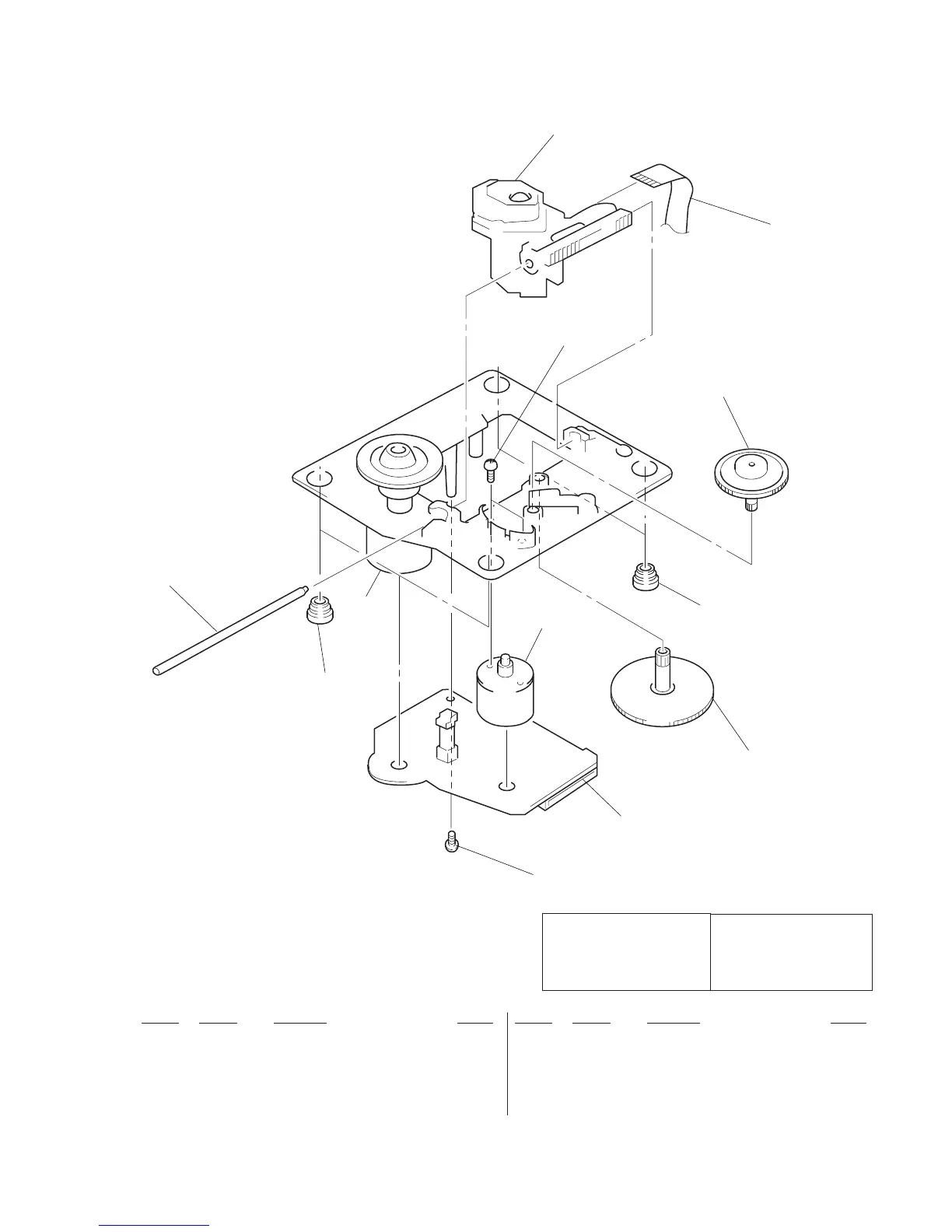

Sony HCD-ED1 - Base Unit Section (BU17-BD19) Exploded View

– 49 –
6-5. BASE UNIT SECTION (BU17-BD19)
201
202
203
204
206
207
208
205
204
#10
M101
M102
Ref. No. Part No. Description Remark Ref. No. Part No. Description Remark
! 201 8-848-387-01 OPTICAL PICK-UP KSS-213BA/S-N
202 1-769-069-11 WIRE (FLAT TYPE) (16 CORE)
203 4-917-567-01 GEAR (M)
204 4-951-940-01 INSULATOR (BU)
205 4-917-565-01 SHAFT, SLED
206 4-917-564-01 GEAR (P), FLATNESS
* 207 A-4673-402-B BD BOARD, COMPLETE
208 4-951-620-01 SCREW (2.6X8), +BVTP
M101X-4950-066-1 MOTOR ASSY (SPINDLE)
M102 X-4917-504-1 MOTOR ASSY (SLED)
Les composants identifiés par
une marque ! sont critiques pour
la sécurité.
Ne les remplacer que par une
piéce portant le numéro spécifié.
The components identified by
mark ! or dotted line with mark
! are critical for safety.
Replace only with part number
specified.
Ver 1.1 2001.06
