Sony HCD-V818 - Printed Wiring Board - Main Section

– 53 – – 54 –
HCD-V818
Ref. No. Location
• Semiconductor
Location
D502 C-3
D508 B-1
D901 G-2
D931 H-3
D932 F-3
D951 D-6
D952 D-6
D953 D-5
D954 D-5
D955 D-6
D956 D-5
IC111 D-10
IC191 E-11
IC301 D-3
IC391 B-12
IC401 G-7
IC411 H-7
IC501 C-5
IC901 F-2
IC902 G-2
IC911 H-3
IC921 H-2
IC931 G-3
IC932 F-3
IC941 G-5
IC951 D-6
Q111 E-8
Q112 E-8
Q113 E-9
Q141 I-6
Q142 I-7
Q143 H-1
Q161 D-8
Q162 D-8
Q163 E-8
Q191 E-12
Q331 B-3
Q332 B-3
Q333 B-2
Q334 B-2
Q335 B-3
Q336 A-1
Q337 A-1
Q338 B-1
Q339 B-1
Q340 A-2
Q341 A-2
Q342 B-1
Q343 B-2
Q411 H-6
Q901 G-2
Q902 F-2
Q903 H-2
Q904 G-2
Q905 G-2
Q911 I-4
Q912 H-3
Q913 H-3
Q931 F-2
Q932 E-2
Q933 F-2
Q934 F-2
Q935 F-4
Q936 G-4
Q937 F-2
Q951 D-5
Q961 I-11
Q962 I-11

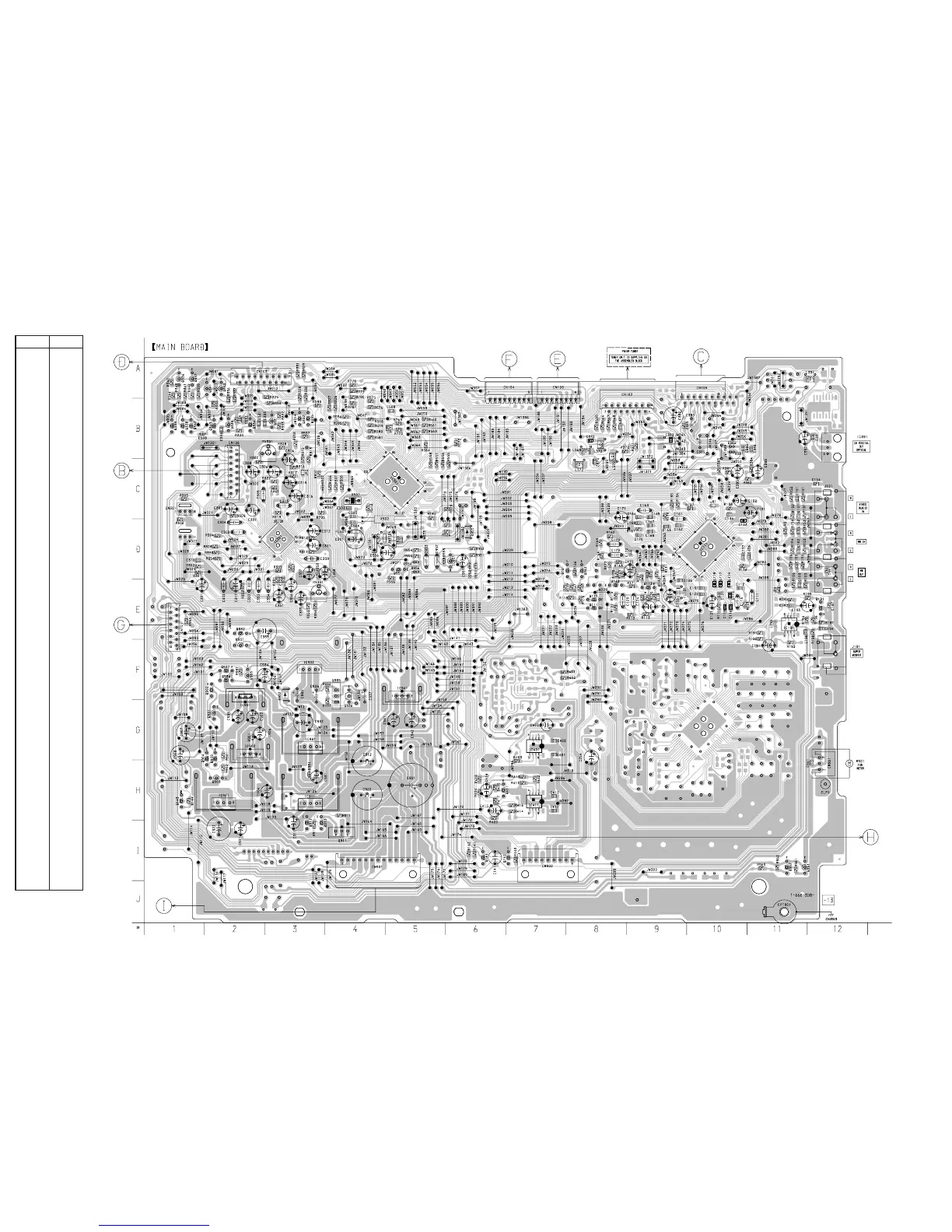

8-11. PRINTED WIRING BOARD – MAIN SECTION –
• See page 22 for Circuit Boards Location.
(Page 72)
(Page 43)
(Page 73)
(Page 65)
(Page 65)
(Page 83) (Page 83)
(Page 46)
