Sony KLV-26M400A - Instalación del Soporte de Montaje en Pared

10

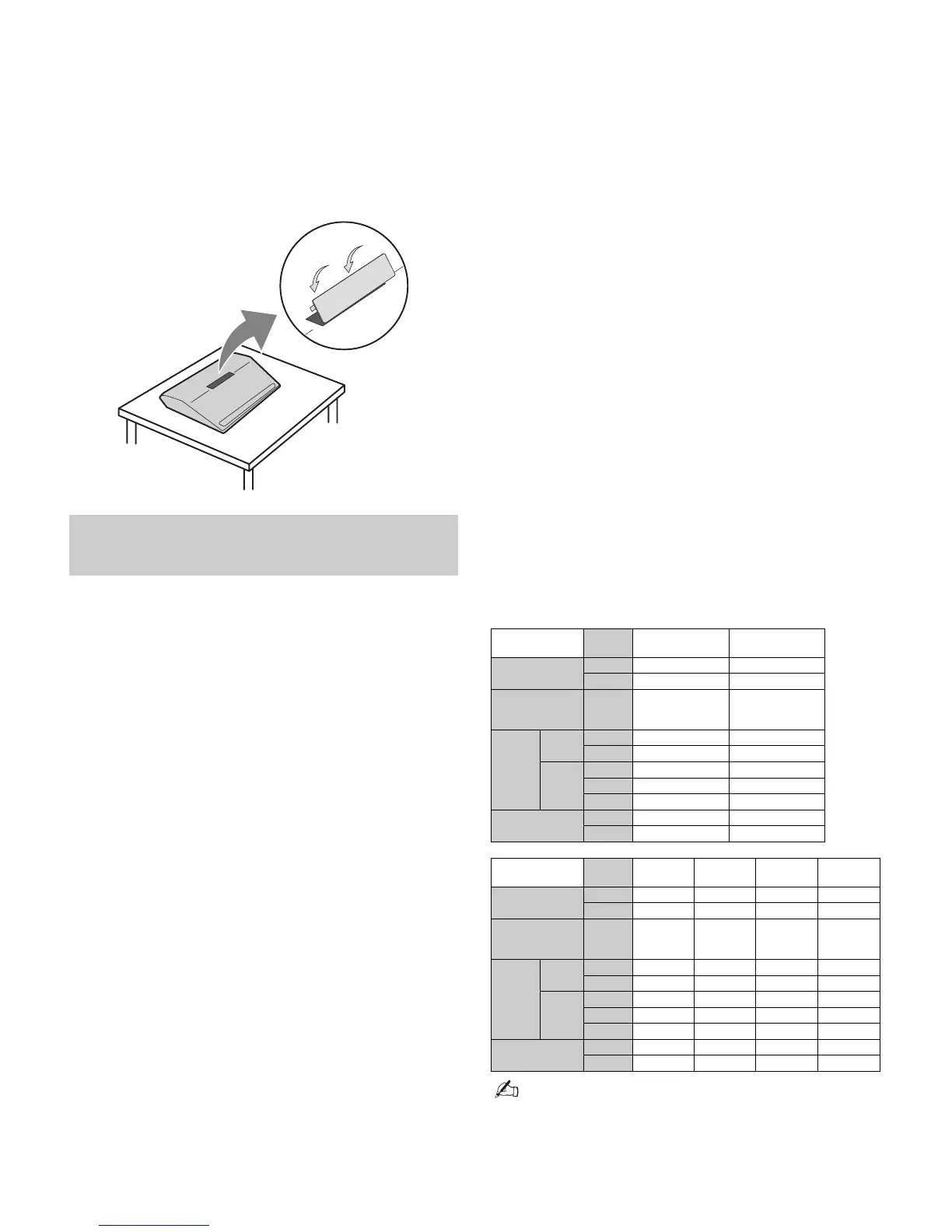

2 Coloque la tapa (incluida) en el Subwoofer
para cubrir el orificio del cuello de metal.
~
• El Subwoofer no debe ser instalado en la pared.
Para los clientes
Su TV puede instalarse en la pared utilizando un
Soporte de montaje en pared (se vende por
separado). Consulte la página 9 para identificar el
modelo apropiado para su TV.
Por razones de protección y seguridad del
producto, Sony recomienda que el montaje en
pared del TV sea realizado por un distribuidor o
contratista autorizado de Sony. No intente
instalarlo usted mismo. Sony no se hace
responsable de los daños materiales o personales
provocados por una manipulación o instalación
incorrecta.
Proporcione esta información para la instalación, al
igual que el instructivo incluido con el Soporte para
montaje en pared al instalador.
Para distribuidores y contratistas de Sony
Para evitar lesiones o daños a propiedades, lea estas
instrucciones detalladamente. Se recomienda
inspección periódica y mantenimiento para
asegurarse de que el TV está correctamente
montado.
Instalación del Soporte de montaje en
pared y los ganchos
1 Abra el embalaje del Soporte de montaje en
pared y verifique que todas las partes estén
incluidas (incluyendo el instructivo).
2 Consulte la Tabla de dimensiones de
instalación y determine la mejor ubicación para
el montaje en la pared. La pared debe ser
suficientemente resistente para soportar como
mínimo cuatro veces el peso del TV. Consulte
también el instructivo del Soporte de montaje
en pared que corresponda al modelo del TV.
Tabla de las dimensiones de instalación
• Es posible que las dimensiones de instalación varíen en
función de cómo se instale el TV.
Instalación del Soporte de montaje en
pared
Unidad: mm
Modelo
del TV
KLV-32FA40A KLV-37FA40A
Dimensiones
del TV
A 912 1 028
B 543 608
Dimension del
centro de la
pantalla
C 168 139
Longitud
de cada
ángulo
de
montaje
Angulo
(0°)
D 467 467
E 160 172
Angulo
(20°)
F 309 342
G 509 570
H 505 509
Peso
TV 13 kg 17 kg
×4 52 kg 68 kg
Unidad: mm
Modelo
del TV
KLV-
26M400A
KLV-
32M400A
KLV-
37M400A
KLV-
40M400A
Dimensiones
del TV
A 675 809 931 997
B 466 542 609 644
Dimension del
centro de la
pantalla
C 75 101 168 151
Longitud
de cada
ángulo
de
montaje
Angulo
(0°)
D 335 465 464 465
E 157 159 170 170
Angulo
(20°)
F 269 309 342 357
G 453 527 587 620
H 342 503 506 497
Peso
TV 10 kg 14 kg 17 kg 21 kg
×4 40 kg 56 kg 68 kg 84 kg
