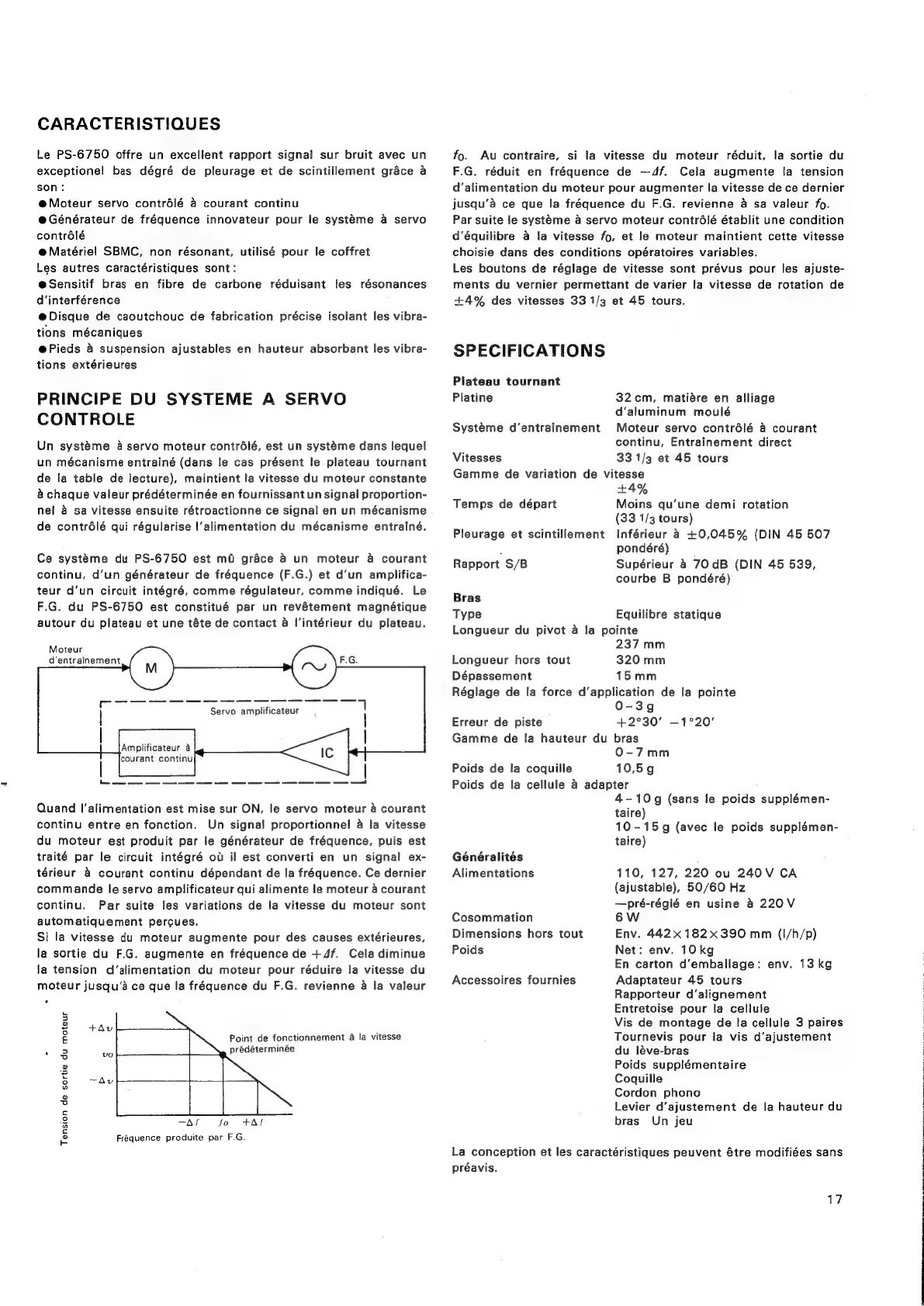

CARACTERISTIQUES
Le PS-6750 offre un excellent rapport signal sur bruit avec un
exceptionel bas dégré de pleurage et de scintillement grace a
son:
@Moteur servo contrélé 4 courant continu
@Générateur de fréquence innovateur pour le systeme & servo
contrélé
e@ Matériel SBMC, non résonant, utilisé pour le coffret
Les autres caractéristiques sont:
eSensitif bras en fibre de carbone réduisant les résonances
d’interférence
@ Disque de caoutchouc de fabrication précise isolant les vibra-
tions mécaniques
e@Pieds 4 suspension ajustables en hauteur absorbant les vibra-
tions extérieures
PRINCIPE DU SYSTEME A SERVO
CONTROLE
Un systéme 4 servo moteur contrélé, est un systéme dans lequel
un mécanisme entrainé (dans le cas présent le plateau tournant
de la table de lecture), maintient la vitesse du moteur constante
& chaque valeur prédéterminée en fournissant un signal proportion-
nel 4 sa vitesse ensuite rétroactionne ce signal en un mécanisme
de contrélé qui régularise l’alimentation du mécanisme entrainé.
Ce systéme du PS-6750 est md grace 4 un moteur 4 courant
continu, d’un générateur de fréquence (F.G.) et d’un amplifica-
teur d‘un circuit intégré, comme régulateur, comme indiqué. Le
F.G. du PS-6750 est constitué par un revétement magnétique
autour du plateau et une téte de contact a I'intérieur du plateau.
Moteur
d'entrainement
Servo amplificateur
Amplificateur a
courant continu
Quand !’alimentation est mise sur ON, le servo moteur @ courant
continu entre en fonction. Un signal proportionnel a la vitesse
du moteur est produit par le générateur de fréquence, puis est
traité par le circuit intégré ot il est converti en un signal ex-
térieur & courant continu dépendant de la fréquence. Ce dernier
commande le servo amplificateur qui alimente le moteur a courant
continu. Par suite les variations de la vitesse du moteur sont
automatiquement percues.
Si la vitesse du moteur augmente pour des causes extérieures,
la sortie du F.G. augmente en fréquence de +4f. Cela diminue
la tension d’alimentation du moteur pour réduire la vitesse du
moteur jusqu’a ce que la fréquence du F.G. revienne a la valeur
+Av
;
Point
de
fonctionnement
4
la
vitesse
ve. prédéterminée
~Av
—Af fo +f
Freaquence produite par F.G.
Tension de sortie du moteur
fo. Au contraire, si la vitesse du moteur réduit, la sortie du
F.G. réduit en fréquence de —4f. Cela augmente la tension
d’alimentation du moteur pour augmenter la vitesse de ce dernier
jusqu’é ce que la fréquence du F.G. revienne a sa valeur fo.
Par suite le systeme 4 servo moteur contrdélé établit une condition
d'équilibre 4 la vitesse fo, et le moteur maintient cette vitesse
choisie dans des conditions opératoires variables.
Les boutons de réglage de vitesse sont prévus pour les ajuste-
ments du vernier permettant de varier la vitesse de rotation de
+4% des vitesses 33 1/3 et 45 tours.
SPECIFICATIONS
Plateau tournant
Platine 32cm, matiére en alliage
d‘aluminum moulé
Systéme d’entrainement Moteur servo contrélé 4 courant
continu, Entrainement direct
Vitesses 33 1/3 et 45 tours
Gamme de variation de vitesse
+4Y%
Temps de départ Moins qu’une demi rotation
(33 1/3 tours)
Pleurage et scintillement inférieur 4 +0,045% (DIN 45 507
pondéré)
Supérieur 4 70 dB (DIN 45 539,
courbe B pondéré)
Rapport S/B
Bras
Type Equilibre statique
Longueur du pivot a la pointe
237 mm
Longueur hors tout 320 mm
Dépassement 15mm
Réglage de la force d’application de la pointe
0-3 g
Erreur de piste +2°30' —1°20’
Gamme de la hauteur du bras
O0-7mm
Poids de la coquille 10,5g
Poids de la cellule 4 adapter
4-10g (sans le poids supplémen-
taire)
10-15g (avec le poids supplémen-
taire)
Géneéralités
Alimentations 110, 127, 220 ou 240V CA
(ajustable), 50/60 Hz
—pré-réglé en usine 4 220V
Cosommation 6W
Dimensions hors tout Env. 442x 182x390 mm (I/h/p)
Poids Net: env. 10kg
En carton d’emballage: env. 13kg
Adaptateur 45 tours
Rapporteur d’alignement
Entretoise pour la cellule
Vis de montage de Ia cellule 3 paires
Tournevis pour la vis d’ajustement
du léve-bras
Poids supplémentaire
Coquille
Cordon phono
Levier d’ajustement de la hauteur du
bras Un jeu
Accessoires fournies
La conception et les caractéristiques peuvent étre modifiées sans
préavis.
