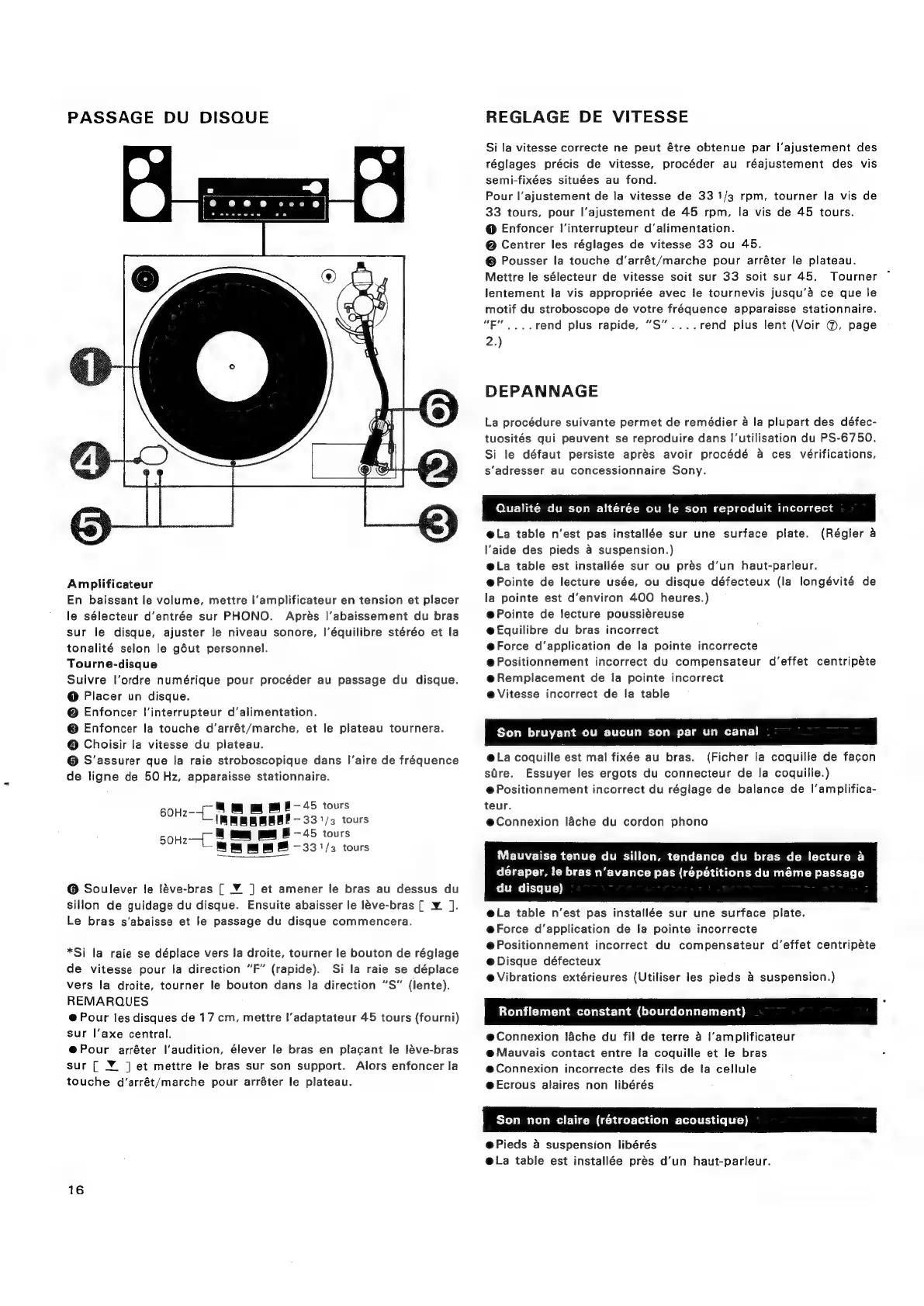

PASSAGE DU DISQUE
Amplificateur
En baissant le volume, mettre l'amplificateur en tension et placer
le sélecteur d’entrée sur PHONO. Aprés l'abaissement du bras
sur le disque, ajuster le niveau sonore, |’équilibre stéréo et la
tonalité selon le géut personnel.
Tourne-disque
Suivre l’ordre numérique pour procéder au passage du disque.
@ Placer un disque.
@ Enfoncer l’interrupteur d’alimentation.
© Enfoncer la touche d’arrét/marche, et le plateau tournera.
@ Choisir la vitesse du plateau.
© S’assurer que la raie stroboscopique dans |'aire de fréquence
de ligne de 50Hz, apparaisse stationnaire.
60Hz--~ & mm mom F-45 tours
__ {RB MBBE-33%/5 tours
50Hz—| 8 fm pm 45 tours
33
1/3
tours
@ Soulever le léve-bras [ Y ] et amener le bras au dessus du
sillon de guidage du disque. Ensuite abaisser le léve-bras[ © ].
Le bras s'abaisse et le passage du disque commencera.
*Si la raie se déplace vers la droite, tourner le bouton de réglage
de vitesse pour la direction “F’ (rapide). Si la raie se déplace
vers la droite, tourner le bouton dans la direction “S” (lente).
REMARQUES
@ Pour les disques de 17 cm, mettre Il’adaptateur 45 tours (fourni)
sur l’axe central.
@Pour arréter l'audition, élever le bras en plagant le léve-bras
sur [ Y ] et mettre le bras sur son support. Alors enfoncer la
touche d’arrét/marche pour arréter le plateau.
16
REGLAGE DE VITESSE
Si la vitesse correcte ne peut é6tre obtenue par Il’ajustement des
réglages précis de vitesse, procéder au réajustement des vis
semi-fixées situées au fond.
Pour l’ajustement de la vitesse de 33 1/3 rpm, tourner la vis de
33 tours, pour l’ajustement de 45 rpm, la vis de 45 tours.
@ Enfoncer |’interrupteur d’alimentation.
@ Centrer les réglages de vitesse 33 ou 45.
© Pousser la touche d’arrét/marche pour arréter le plateau.
Mettre le sélecteur de vitesse soit sur 33 soit sur 45. Tourner
lentement la vis appropriée avec le tournevis jusqu’a ce que le
motif du stroboscope de votre fréquence apparaisse stationnaire.
“F'’... rend plus rapide, “S”....rend plus lent (Voir @, page
2.)
DEPANNAGE
La procédure suivante permet de remédier a la plupart des défec-
tuosités qui peuvent se reproduire dans |utilisation du PS-6750.
Si le défaut persiste aprés avoir procédé a ces vérifications,
s’adresser au concessionnaire Sony.
Qualité du son altérée ou le son reproduit incorrect
@La table n’est pas installée sur une surface plate. (Régler a
l'aide des pieds 4 suspension.)
@La table est installée sur ou prés d’un haut-parleur.
@Pointe de lecture usée, ou disque défecteux (la longévité de
la pointe est d’environ 400 heures.)
@Pointe de lecture poussiéreuse
@Equilibre du bras incorrect
@Force d’application de la pointe incorrecte
@Positionnement incorrect du compensateur d'effet centripéte
@Remplacement de la pointe incorrect
e Vitesse incorrect de la table
Son bruyant ou aucun son par un canal
e@La coquille est mal fixée au bras. (Ficher la coquille de facon
sire. Essuyer les ergots du connecteur de la coquille.)
e@Positionnement incorrect du réglage de balance de l’amplifica-
teur.
@Connexion lache du cordon phono
Mauvaise tenue du sillon, tendance du bras de lecture a
déraper, le bras n’avance pas (répétitions du méme passage
du disque)
e@La table n’est pas installée sur une surface plate.
e@Force d’application de la pointe incorrecte
@Positionnement incorrect du compensateur d'effet centripéte
@ Disque défecteux
e@ Vibrations extérieures (Utiliser les pieds 4 suspension.)
Ronflement constant (bourdonnement)
e@Connexion Jache du fil de terre a Il'amplificateur
@Mauvais contact entre la coquille et le bras
e@ Connexion incorrecte des fils de la cellule
e@Ecrous alaires non libérés
. 2 . . "
Son non claire (rétroaction acoustique}
e@Pieds a suspension libérés
@La table est installée prés d’un haut-parleur.
