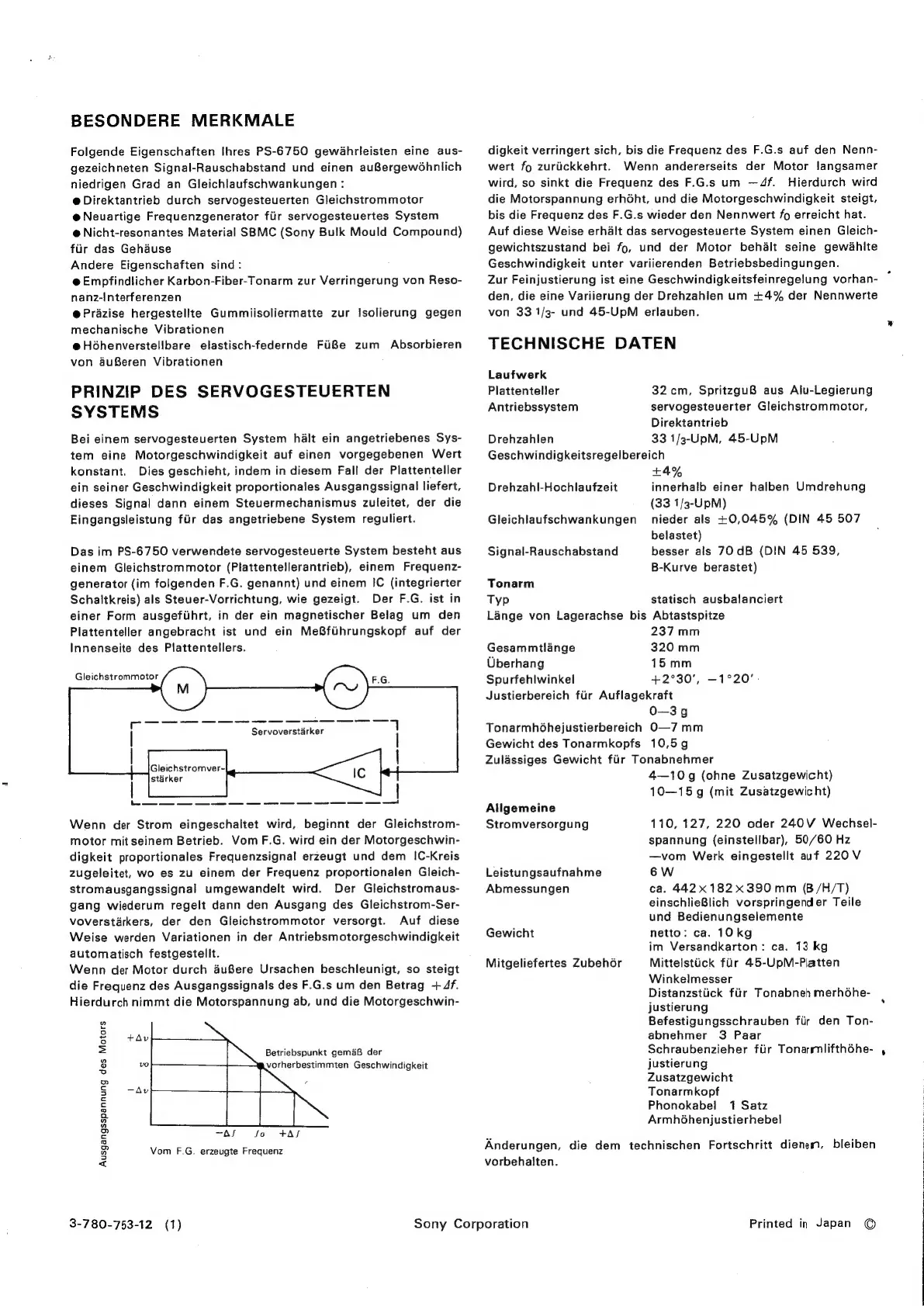

BESONDERE MERKMALE
Folgende Eigenschaften thres PS-6750 gewahrleisten eine aus-
gezeichneten Signal-Rauschabstand und einen auBergewdhnlich
niedrigen Grad an Gleichlaufschwankungen :
e@ Direktantrieb durch servogesteuerten Gleichstrommotor
@Neuartige Frequenzgenerator fiir servogesteuertes System
@ Nicht-resonantes Material SBMC (Sony Bulk Mould Compound)
fiir das Gehause
Andere Eigenschaften sind:
@Empfindlicher Karbon-Fiber-Tonarm zur Verringerung von Reso-
nanz-Interferenzen
@Prazise hergestellte Gummiisoliermatte zur isolierung gegen
mechanische Vibrationen
e@Héhenverstellbare elastisch-federnde Fi8e zum Absorbieren
von 4u8eren Vibrationen
PRINZIP DES SERVOGESTEUERTEN
SYSTEMS
Bei einem servogesteuerten System halt ein angetriebenes Sys-
tem eine Motorgeschwindigkeit auf einen vorgegebenen Wert
konstant. Dies geschieht, indem in diesem Fall der Plattenteller
ein seiner Geschwindigkeit proportionales Ausgangssignal liefert,
dieses Signal dann einem Steuermechanismus zuleitet, der die
Eingangsleistung fiir das angetriebene System reguliert.
Das im PS-6750 verwendete servogesteuerte System besteht aus
einem Gleichstrommotor (Plattentellerantrieb), einem Frequenz-
generator (im folgenden F.G. genannt) und einem IC (integrierter
Schaltkreis) als Steuer-Vorrichtung, wie gezeigt. Der F.G. ist in
einer Form ausgefihrt, in der ein magnetischer Belag um den
Plattenteller angebracht ist und ein Me8fihrungskopf auf der
Innenseite des Plattentellers.
Gleichstrommotor
Gleichstromver-|
starker
Wenn der Strom eingeschaltet wird, beginnt der Gleichstrom-
motor mit seinem Betrieb. Vom F.G. wird ein der Motorgeschwin-
digkeit proportionales Frequenzsignal erzeugt und dem !C-Kreis
zugeleitet, wo es zu einem der Frequenz proportionalen Gleich-
stromausgangssignal umgewandelt wird. Der Gleichstromaus-
gang wiederum regelt dann den Ausgang des Gleichstrom-Ser-
voverstarkers, der den Gleichstrommotor versorgt. Auf diese
Weise werden Variationen in der Antriebsmotorgeschwindigkeit
automatisch festgestellt.
Wenn der Motor durch 4uBere Ursachen beschleunigt, so steigt
die Frequenz des Ausgangssignals des F.G.s um den Betrag + 4f.
Hierdurch nimmt die Motorspannung ab, und die Motorgeschwin-
+Av
Betriebspunkt gemaB der
vorherbestimmten Geschwindigkeit
Av
AL fo +Afs
Vom F.G. erzeugte Frequenz
Ausgangsspannung des Motors
3-780-753-12 (1)
Sony Corporation
digkeit verringert sich, bis die Frequenz des F.G.s auf den Nenn-
wert fo zurickkehrt. Wenn andererseits der Motor langsamer
wird, so sinkt die Frequenz des F.G.s um —4f. Hierdurch wird
die Motorspannung erhGht, und die Motorgeschwindigkeit steigt,
bis die Frequenz des F.G.s wieder den Nennwert fo erreicht hat.
Auf diese Weise erhalt das servogesteuerte System einen Gleich-
gewichtszustand bei fo, und der Motor behdlt seine gewéahite
Geschwindigkeit unter variierenden Betriebsbedingungen.
Zur Feinjustierung ist eine Geschwindigkeitsfeinregelung vorhan-
den, die eine Variierung der Drehzahlen um +4% der Nennwerte
von 33 1/3- und 45-UpM erlauben.
TECHNISCHE DATEN
Laufwerk
Plattenteller
Antriebssystem
32cm, Spritzgu8 aus Alu-Legierung
servogesteuerter Gleichstrommotor,
Direktantrieb
Drehzahlen 33 1/3-UpM, 45-UpM
Geschwindigkeitsregelbereich
+4%
innerhalb einer halben Umdrehung
(33 1/3-UpM)
nieder als +0,045% (DIN 45 507
belastet)
besser als 70 dB (DIN 45 539,
B-Kurve berastet)
Drehzahl-Hochlaufzeit
Gleichlaufschwankungen
Signal-Rauschabstand
Tonarm
Typ statisch ausbalanciert
Lange von Lagerachse bis Abtastspitze
237 mm
Gesammtlange 320 mm
Uberhang 15mm
Spurfehlwinkel +2°30', —1°20'
Justierbereich fiir Auflagekraft
0O—3 g
Tonarmhohejustierbereich O—7 mm
Gewicht des Tonarmkopfs 10,59
Zulassiges Gewicht fiir Tonabnehmer
4—10g (ohne Zusatzgewicht)
10—15g (mit Zusatzgewic ht)
Allgemeine
Stromversorgung 110, 127, 220 oder 240V Wechsel-
spannung (einstellbar), 50/60 Hz
—vom Werk eingestellt auf 220 V
Leistungsaufnahme 6W
Abmessungen ca. 442x 182390 mm (B/H/T)
einschlieBlich vorspringender Teile
und Bedienungselemente
Gewicht netto: ca. 10 kg
im Versandkarton: ca. 13 kg
Mittelstick fiir 45-UpM-Piatten
Winkelmesser
Distanzstiick fiir Tonabneh merhéhe-
justierung
Befestigungsschrauben fiir den Ton-
abnehmer 3 Paar
Schraubenzieher fiir Tonarmmlifthéhe-
justierung
Zusatzgewicht
Tonarmkopf
Phonokabel 1 Satz
Armhéhenjustierhebel
Mitgeliefertes Zubehér
Anderungen, die dem technischen Fortschritt dienen, bleiben
vorbehalten.
