Sony RMT-D152A - Mechanism Deck Assembly

8-4

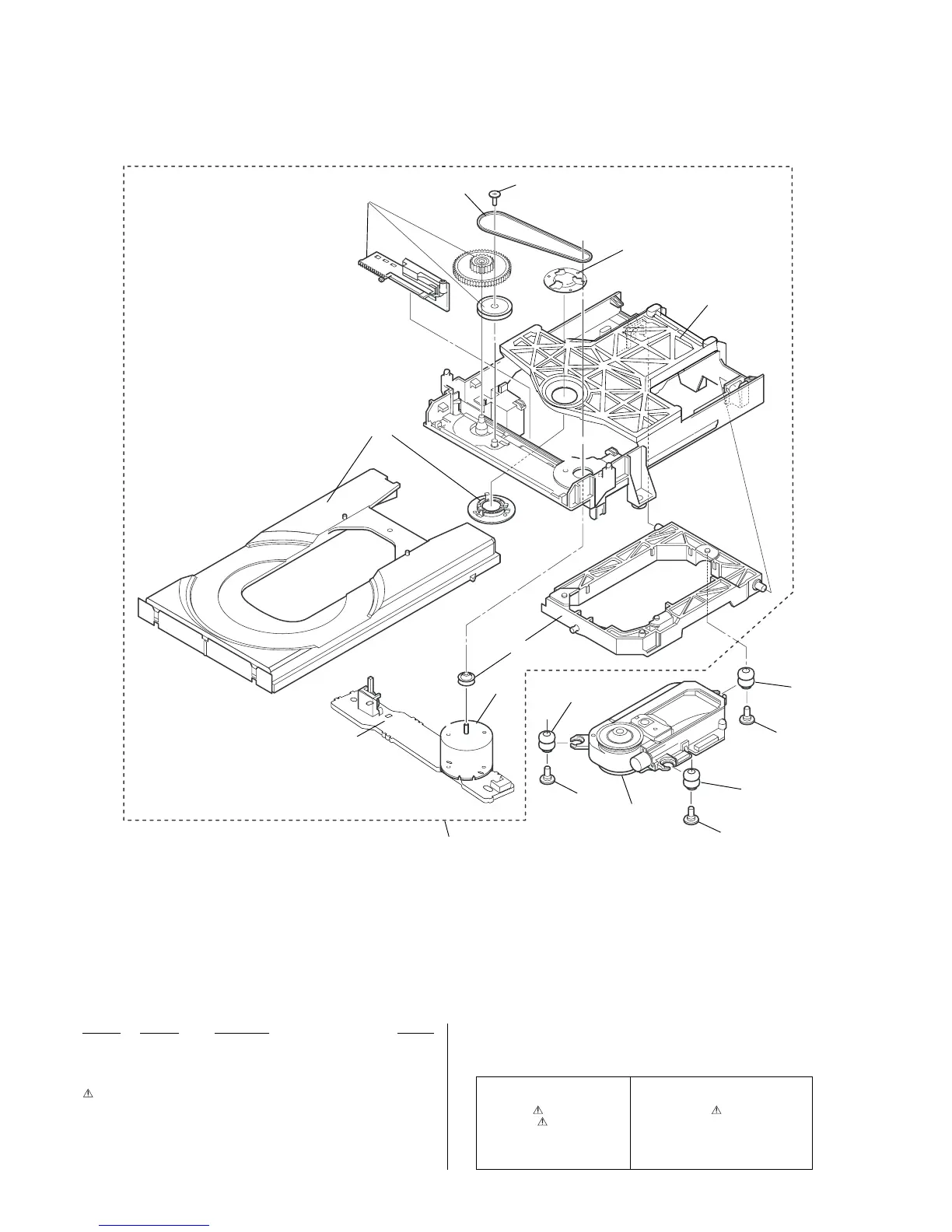

8-1-2. MECHANISM DECK ASSEMBLY
ns : not supplied
Ref. No. Part No. Description Remark
101 A-6061-320-A LOADING ASSY (T)
102 3-053-847-11 INSULATOR
103 3-080-534-01 INSULATOR SCREW
104 A-6061-908-A KHM290AAA SERVICE ASSY
105 3-080-478-01 BELT
106 4-974-711-11 SCREW (2x5) PTYIGHT, (+) PTTWH
107 3-080-476-01 YOKE
M001 1-763-967-11 MOTOR, DC (LOADING)
102
102
101
103
103
104
103
102
M001
ns
ns
106
105
107
ns
ns
ns
Note :
The components identified
by mark or dotted line
with mark are critical for
safety.
Replace only with part
number specified.
Note :
Les composants identifiés par
une marque sont critiques
pour la sécurité.
Ne les remplacer que par une
pièce portant le numéro spécifié.
