DVP-NS325/NS330/NS333/NS430/NS433/NS530/NS725P/NS730P
1
A
B
C
D
E
F
G
H
I
J
2
12
13
11
10
98765
43
14
15
4-45 4-46

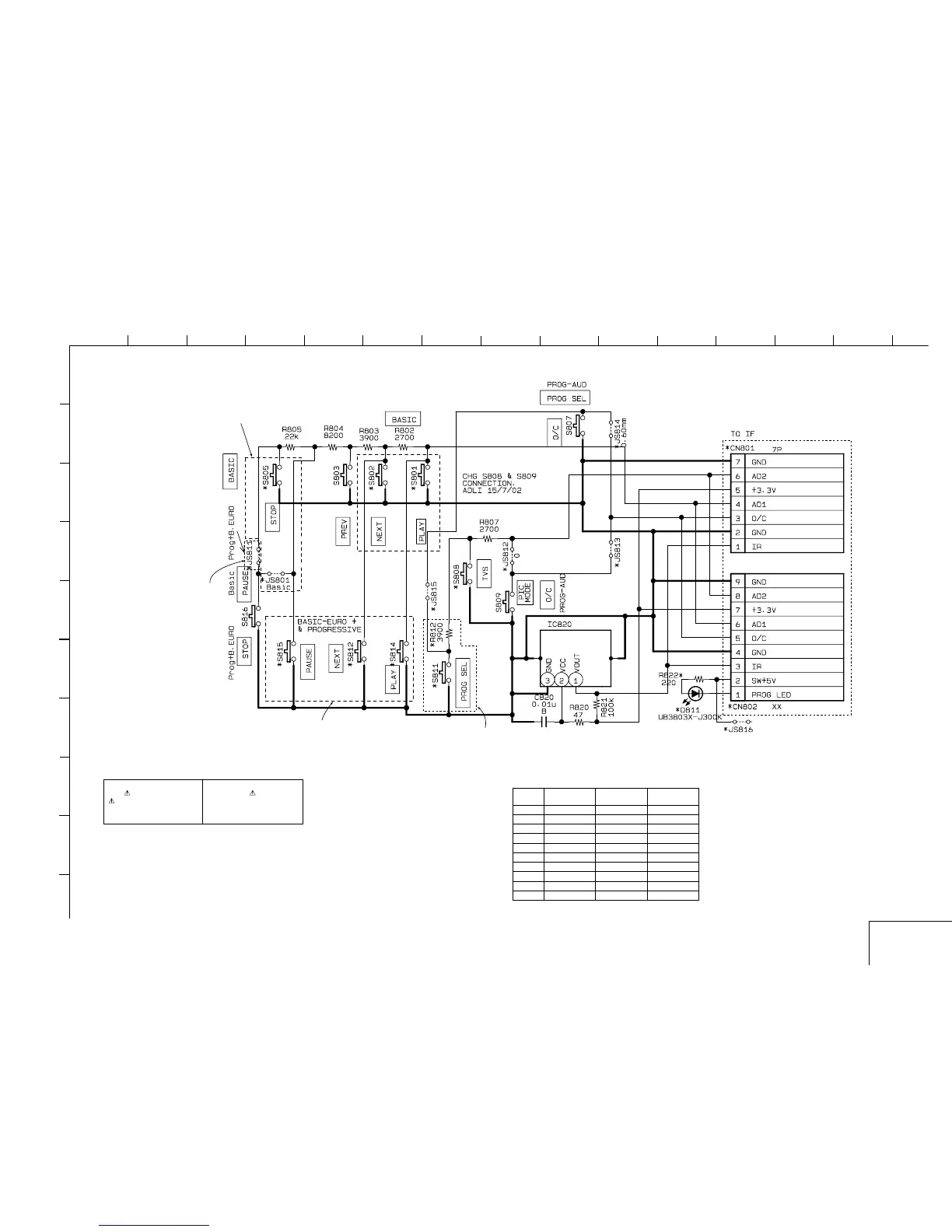

For Schematic Diagram
• Refer to page 4-45 for printed wiring board of SW-384 board.
The components identified by
mark or dotted line with mark
are critical for safety.
Replace only with part
number specified.
Les composants identifiés par
une marque sont critiques
pour la sécurité. Ne les
remplacer que par une pièce
portant le numéro spécifié.
SW-384 BOARD
SWITCH
-REF.NO.:1000 SERIES-
XX MARK:NO MOUNT
NO MARK:REC/PB MODE
Except NS430/NS433/
NS725P/NS730P
Except NS430/
NS433/
NS725P/NS730P
NS430/NS433/
NS725P/NS730P
NS725P/NS730P
NS325/NS333/NS430/NS433/
NS530/NS725P/NS730P
NS430/NS433/
NS725P/NS730P
XX
XX
SWITCH
SW-384
SW-384 Borad Differential Part List
NS325/NS330/ NS430/NS433 NS725/NS730
NS530
JS801 121629591 xx xx
JS811 xx 121629591 121629591
R812 xx xx 3900
S801 176219621 xx xx
S802 176219621 xx xx
S805 176219621 xx xx
S811 xx xx 176219621
S812 xx 176219621 176219621
S814 xx 176219621 176219621
S815 xx 176219621 176219621
