– 29 –
– 30 –

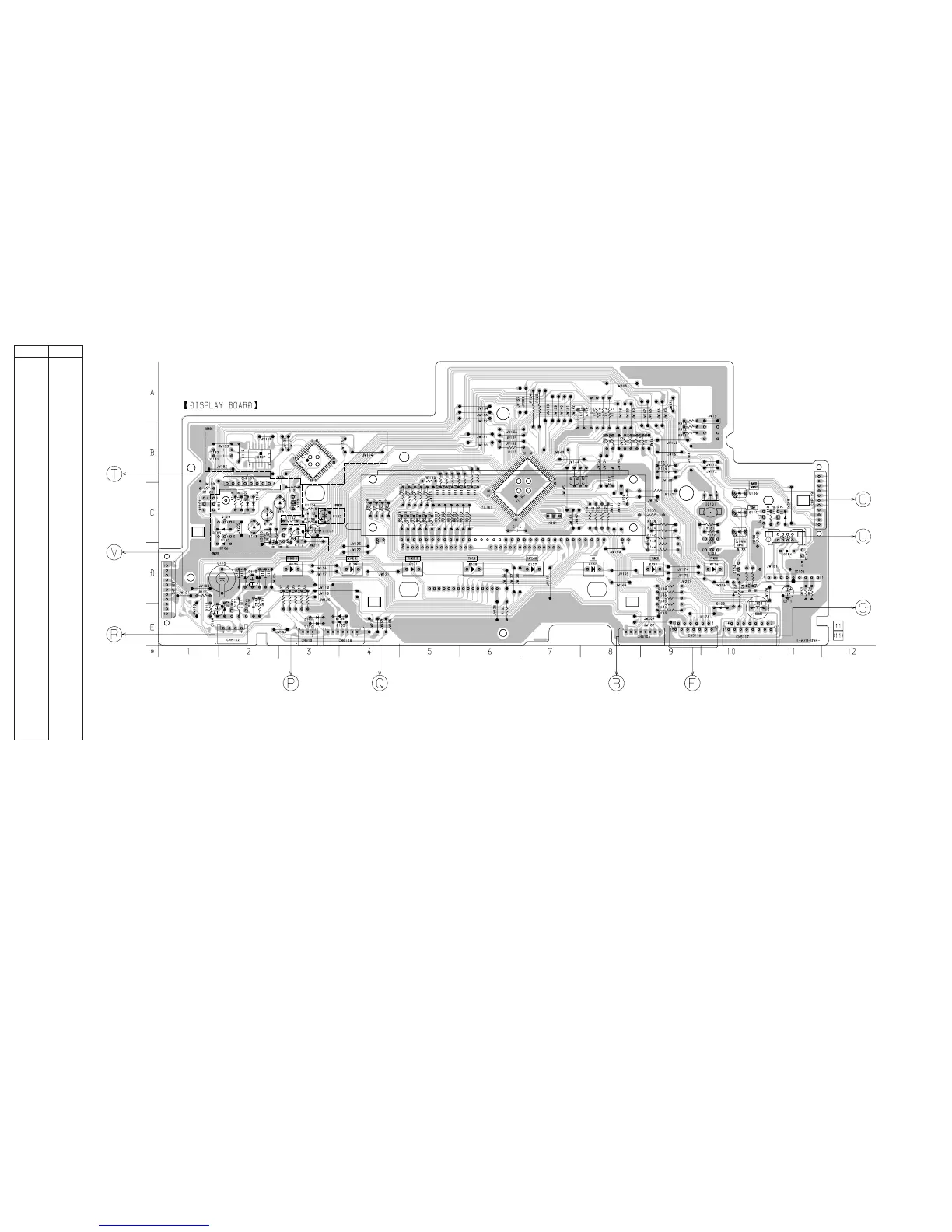

3-11. PRINTED WIRING BOARD – DISPLAY SECTION –
• See page 5 for Circuit Boards Location.
STR-DB725/DB825
(Page 35)
(Page 36)
(Page 28)
(Page 27)
(Page 40)
(Page 19)
(Page 19)
(Page 15)
(Page 35)
(Page 36)
Ref. No. Location
• Semiconductor
Location
D101 C-3
D102 C-2
D103 C-2
D104 C-2
D105 C-2
D106 D-2
D107 D-10
D108 E-10
D111 C-10
D117 C-11
D119 D-2
D120 D-2
D121 E-2
D124 D-9
D125 D-3
D126 D-10
D127 D-7
D128 D-6
D129 D-4
D130 D-8
D131 D-5
D135 C-10
D136 C-10
D151 E-3
D152 E-3
D153 E-4
D154 E-4
D184 D-11
D1101 C-2
IC101 C-10
IC102 B-3
IC103 C-7
IC106 D-11
IC107 B-2
Q101 E-2
Q102 E-2
Q103 D-10
Q104 D-10
Q105 C-10
Q106 C-1
Q107 C-3
Q108 C-11
Q129 C-2
Q130 C-2
Q150 D-11
Q413 C-11
Q1101 C-1
