2121
HTC-NX1

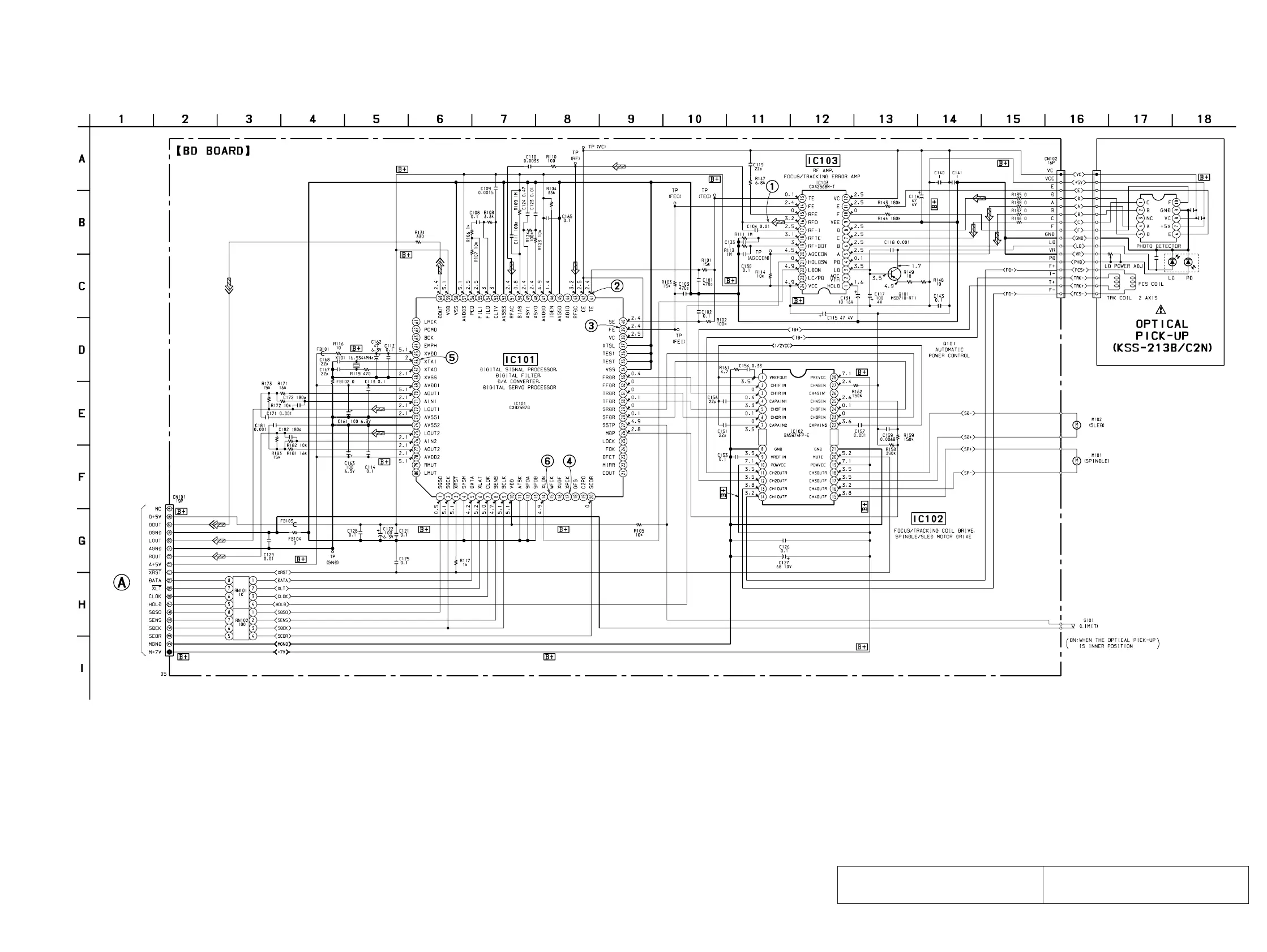

7-3. SCHEMATIC DIAGRAM – BD Board – • See page 32 for Waveforms. • See page 32 for IC Block Diagrams.
The components identified by mark 0 or dotted
line with mark 0 are critical for safety.
Replace only with part number specified.
Les composants identifiés par une marque 0 sont
critiques pour la sécurité. Ne les remplacer que
par une pièce portant le numéro spécifié.
• Voltages and waveforms are dc with respect to ground
under no-signal conditions.
no mark : CD PLAY
(Page 29)
To Next Page
