Sony STR-NX3 - PANEL Section Printed Wiring Boards; IC Pin Function Description

3030
HTC-NX1

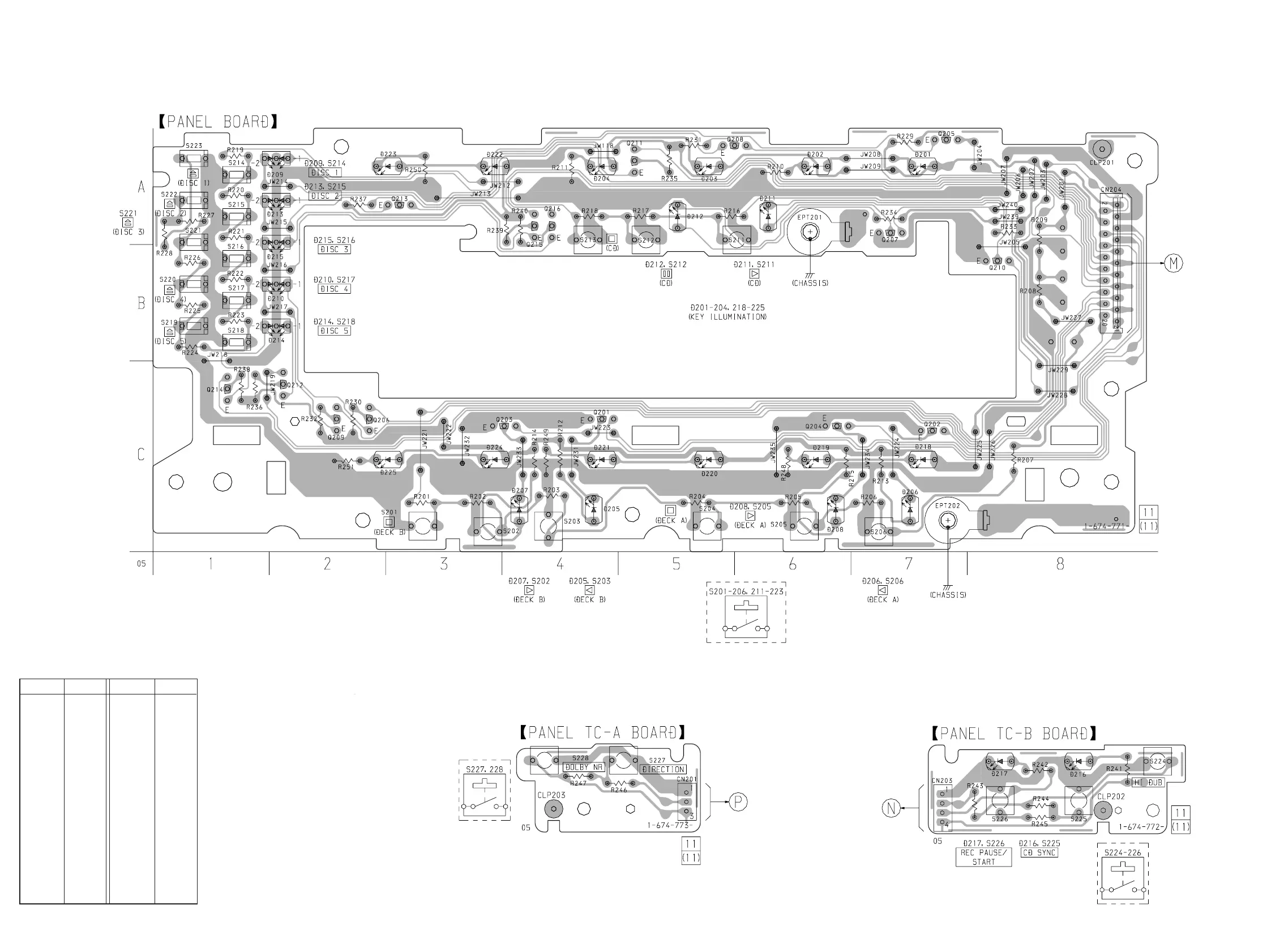

7-13. PRINTED WIRING BOARDS – PANEL Section – • See page 19 for Circuit Boards Location.
D223 A-3
D224 C-3
D225 C-3
Q201 C-4
Q202 C-7
Q203 C-4
Q204 C-6
Q205 A-7
Q206 C-2
Q207 A-7
Q208 A-6
Q209 C-2
Q210 B-8
Q211 A-5
Q212 C-2
Q213 A-3
Q214 C-1
Q215 A-4
Q216 A-4
Ref. No. LocationRef. No. Location
D201 A-7
D202 A-6
D203 A-5
D204 A-4
D205 C-4
D206 C-7
D207 C-4
D208 C-6
D209 A-2
D210 B-2
D211 A-6
D212 A-5
D213 A-2
D214 B-2
D215 A-2
D218 C-7
D219 C-6
D220 C-5
D221 C-4
D222 A-3
• Semiconductor Location
– PANEL Board –
(Page 27)
(Page 27)
(Page 27)
