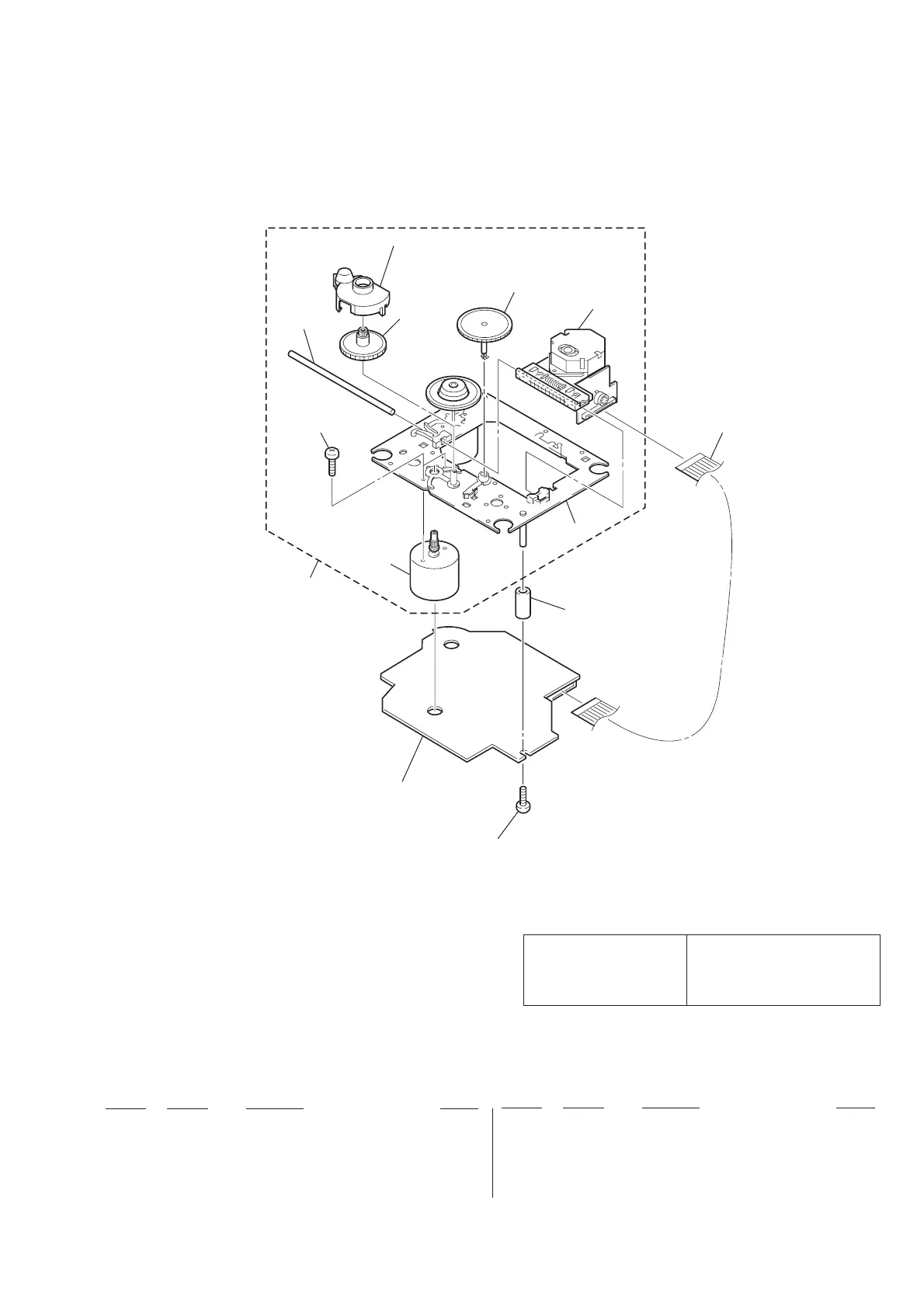

Sony STR-NX3 - CD Base Unit Section; (5) CD Base Unit Section Exploded View

41
Ref. No. Part No. Description Remark
Ref. No. Part No. Description Remark
not supplied
not supplied
not supplied
M102
252
251
253
258
257
254
255
256
M101
251 4-996-243-01 SCREW (M2), +PSW
252 A-4724-330-A BD BOARD, COPLETE
0 253 8-820-026-03 OPTICAL PICK-UP KSM-213BFN/C2NP
254 3-713-786-51 SCREW +P 2X3
255 2-626-908-01 SHAFT, SLED
256 2-627-003-02 GEAR (B) (RP)
257 1-769-069-11 WIRE (FLAT TYPE) (16 CORE)
258 4-216-878-11 COLLAR
M101 X-2646-110-3 MOTOR ASSY, SPINDLE
M102 X-2625-769-1 MOTOR ASSY, SLED
The components identified by
mark 0 or dotted line with
mark 0 are critical for safety.
Replace only with part num-
ber specified.
Les composants identifiés par une
marque 0 sont critiques pour la
sécurité.
Ne les remplacer que par une pièce
portant le numéro spécifié.
(5) CD BASE UNIT SECTION
(BU-K1BD33)
