15 (JP)

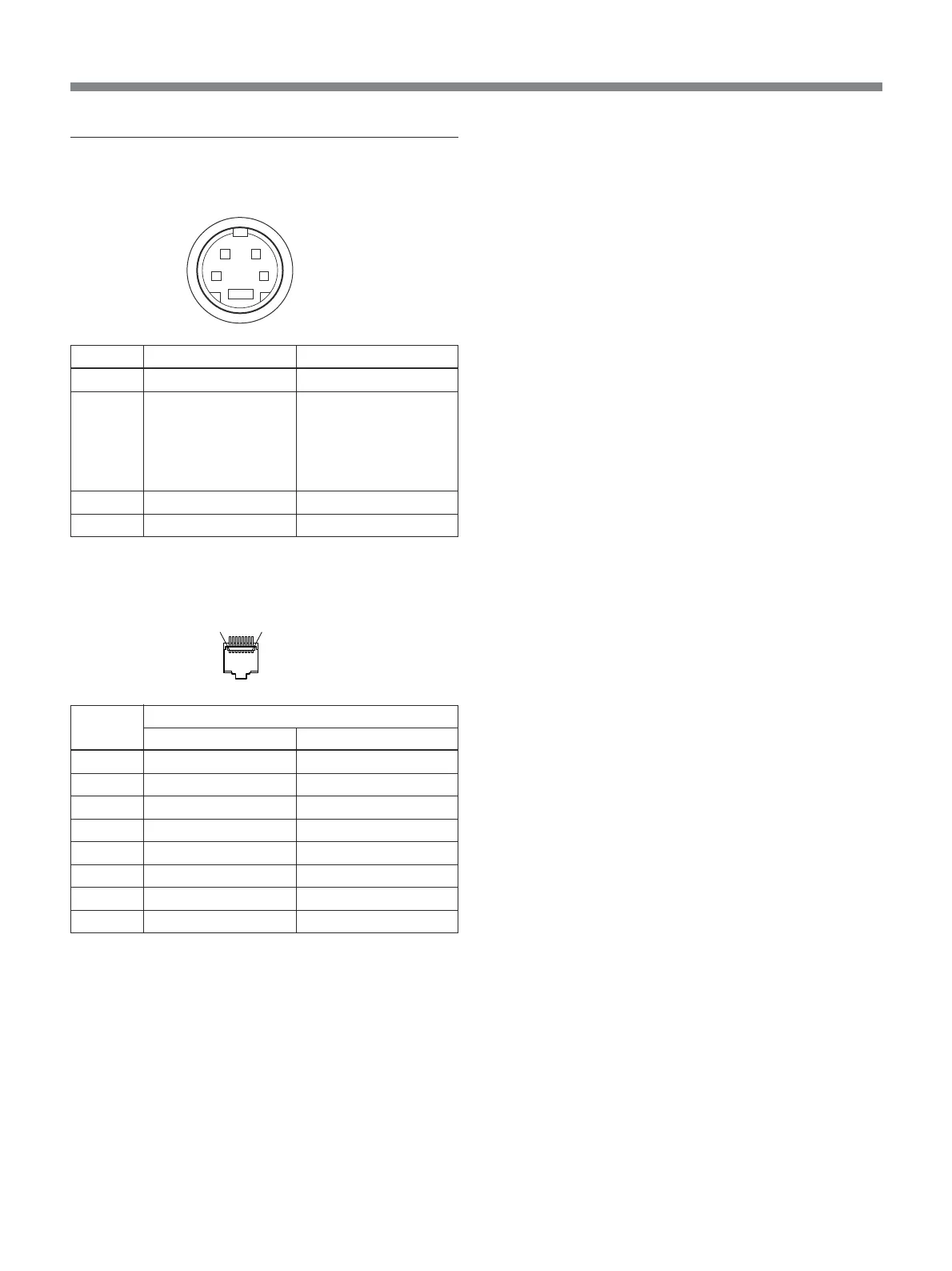

ピン配列
Y/CIN端子（4ピンミニDIN）のピン配列
ピン
No.
信号 信号レベル
1Y入力 1Vp-p、同期負、75 Ω
2クロマ入力 286mVp-p(NTSC)、
サブキャリア 入力 300mVp-p(PAL)、
バースト
Y-C間遅延時間
0±100nsec、75 Ω
3 GND（Y入力用） アース
4 GND（クロマ入力用） アース
PARALLEL REMOTE
端子
モジュラーコネクター（8ピン）
ピン番号
機能
PVM-14L1/PVM-20L1 PVM-9L1
1 入力信号LINEAを指定 あき
2 入力信号LINEBを指定 あき
3あき あき
4あき あき
5 GND GND
6あき あき
7あき あき
8アスペクト比 16:9の選択 アスペクト比 16:9の選択
リモートコントロールを使用するための配線
リモートコントロールで使用したい機能をアース（5ピン）に接続し
ます。
本機の仕様および外観は、改良のため予告なく変更することが
あります が 、ご了承ください。
本機は「高調波ガイドライン適合品」です。
