Emplacement et fonction des composants et des commandes

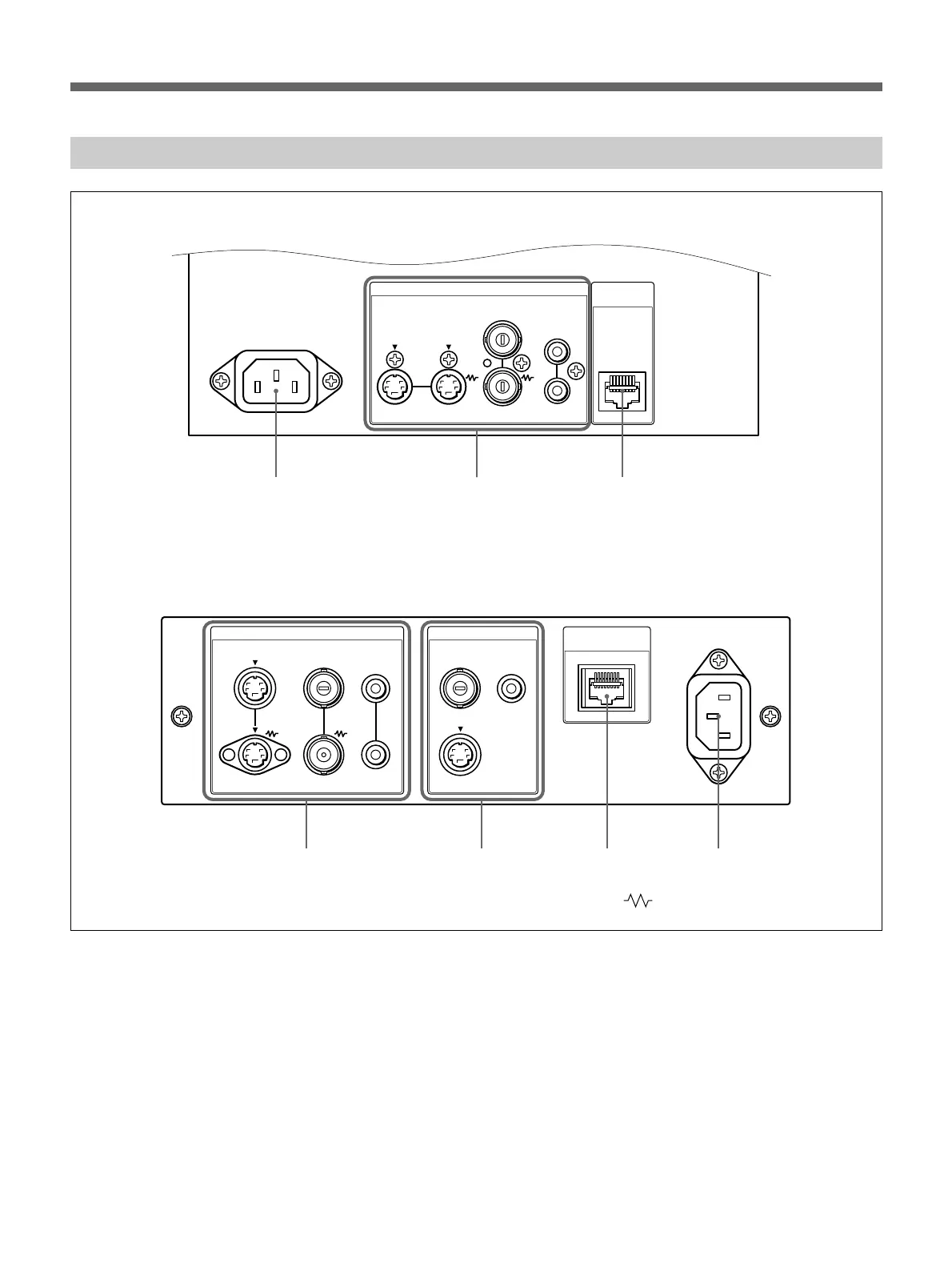

Panneau arrière
PVM-9L1
PVM-14L1/PVM-20L1
123
1
2
34
1 Prise - AC IN
Raccordez le cordon d’alimentation secteur à cette
prise, puis à une prise murale.
2 Connecteurs LINE (PVM-9L1)
Connecteurs LINE A (PVM-14L1/PVM-20L1)
Connecteurs d’entrée de ligne pour les signaux Y/C
séparés, les signaux vidéo composites et les signaux
audio ainsi que leurs connecteurs de sortie en boucle
passante.
Lors de l’utilisation du PVM-14L1/PVM-20L1,
appuyez sur la touche LINE A du panneau de
commande pour contrôler le signal d’entrée transmis
par ces connecteurs.
Si vous entrez des signaux vers Y/C IN et VIDEO IN,
l’entrée du signal vers Y/C IN est sélectionnée.
Y/C IN/OUT (miniconnecteur DIN à 4 broches)
Ce sont les connecteurs d’entrée/sortie d’un signal
Y/C séparé. Raccordez-les aux connecteurs
d’entrée/sortie Y/C séparé d’un appareil comme un
magnétoscope, une caméra vidéo ou un autre
moniteur.
(La marque indique la terminaison automatique.)
