14 (IT)

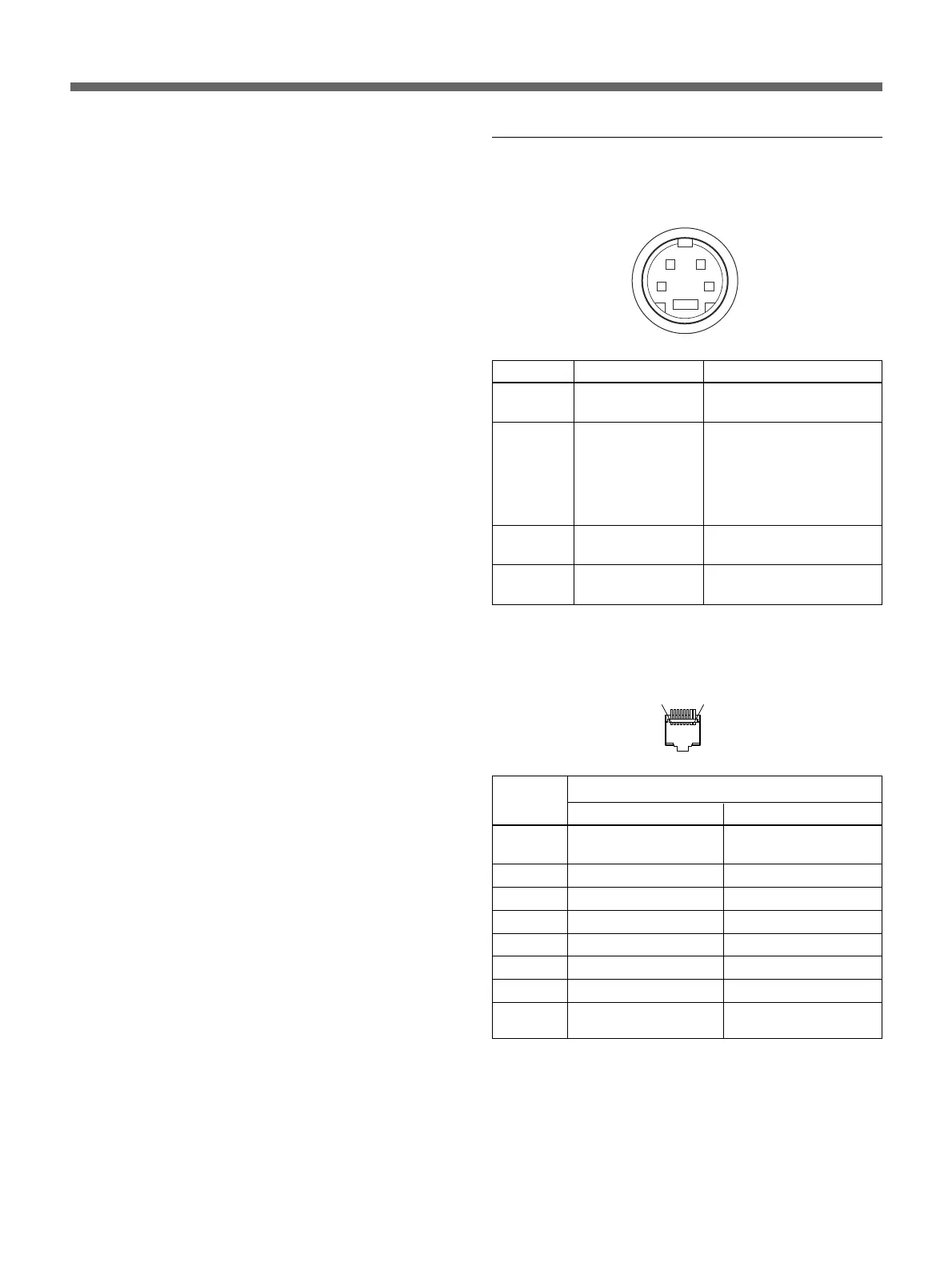

Assegnazione dei pin
Connettore Y/C IN (mini DIN a 4 pin)
N. piedino
1
2
3
4
Terminale PARALLEL REMOTE
Connettore modulare a 8 piedini
N.
piedino
1
2
3
4
5
6
7
8
Collegamenti necessari per l’uso del
telecomando
Collegare a terra la funzione che si desidera utilizzare
con il telecomando (piedino 5).
Caratteristiche tecniche
Corrente di punta di entrata
PVM-9L1:
(1)Stato di accensione (ON),
metodo di sondaggio di
corrente: 93 A (240 V)
(2)Corrente di entrata a
commutazione a caldo, misurata
secondo la normativa europea
EN55103-1: 41 A (230 V)
PVM-14L1:
(1)Stato di accensione (ON),
metodo di sondaggio di
corrente: 93 A (240 V)
(2)Corrente di entrata a
commutazione a caldo, misurata
secondo la normativa europea
EN55103-1: 42 A (230 V)
PVM-20L1:
(1)Stato di accensione (ON),
metodo di sondaggio di
corrente: 93 A (240 V)
(2)Corrente di entrata a
commutazione a caldo, misurata
secondo la normativa europea
EN55103-1: 42 A (230 V)
Condizioni per il funzionamento
Temperatura da 0 a +35 °C
Umidità (senza condensa)
da 30 a 85 %
Pressione da 700 hPa a 1060 hPa
Condizioni di trasporto e di deposito
Temperatura da –10 a +40°C
Umidità da 0 a 90 %
Pressione da 700 hPa a 1060 hPa
Dimensioni (l/a/p)
PVM-9L1:
Circa. 217 × 218 × 350 mm
PVM-14L1:
Circa. 346 × 340 × 414 mm
PVM-20L1:
Circa. 449 × 441 × 502 mm
Peso PVM-9L1:
Circa. 6,3 kg
PVM-14L1:
Circa. 15 kg
PVM-20L1:
Circa. 28 kg
Accessori in dotazione
Cavo di alimentazione CA (1)
Instruzione per l’uso (1)
Design e caratteristiche tecniche sono soggette a
modifiche senza preavviso.
Segnale
Ingresso Y
Ingresso
COLORE
Ingresso
sottoportante
TERRA per
ingresso Y
TERRA per
ingresso COLORE
18
Funzioni
PVM-14L1/20L1
Indica il segnale di
ingresso LINE A
Indicates the LINE B
Aperto
Aperto
GND (terra)
Aperto
Aperto
Selezione del rapporto
di formato 16:9
PVM-9L1
Aperto
Aperto
Aperto
Aperto
GND (terra)
Aperto
Aperto
Selezione del rapporto
di formato 16:9
21
34
*
Descrizione
1 Vp-p, sincr negativa,
75 ohm
286m Vp-p (NTSC),
300m Vp-p (PAL),
burst
Ritardo fra Y e C:
compreso fra 0 ± 100
nsec., 75 ohm
TERRA
TERRA
