Sony Trinitron PVM-9L1 - Pannello Posteriore

8 (IT)
IN OUT OUT
IN
VIDEO
Y/C
~ AC IN
LINE
PARALLEL
REMOTE
IN
AUDIO
OUT
OUT OUTOUT
IN
VIDEO
IN
VIDEO
IN
AUDIO
IN
AUDIO
Y/C
Y/C
IN
IN
~ AC IN
LINE A LINE B
PARALLEL
REMOTE

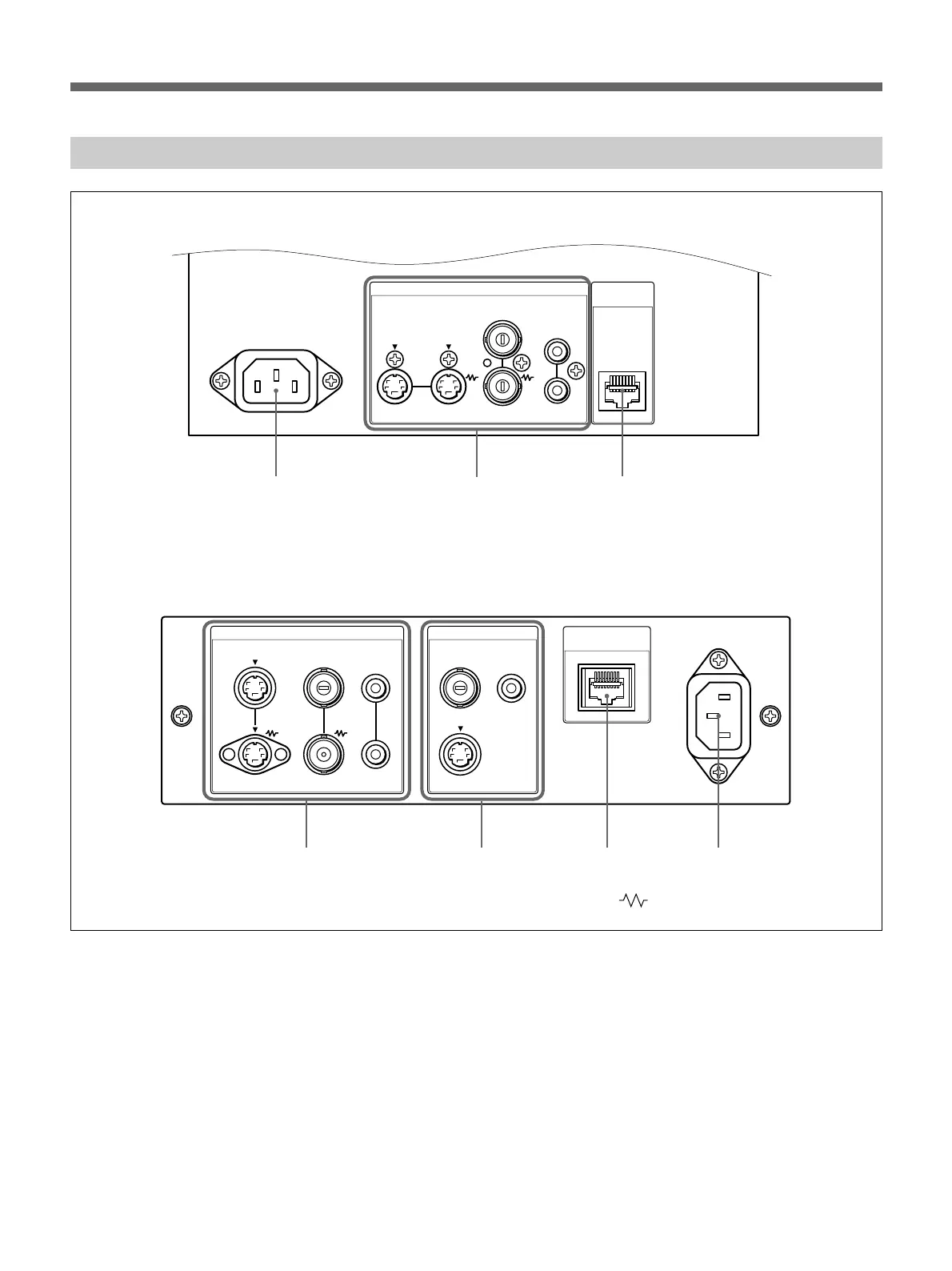

Posizione e funzione dei componenti e dei comandi
Pannello posteriore
PVM-9L1
PVM-14L1/PVM-20L1
123
1
2
34
1 Presa - AC IN
Collegare il cavo di alimentazione CA alla presa,
quindi alla presa di rete. controllare il segnale immesso
mediante tali connettori.
2 Connettori LINE (PVM-9L1)
Connettori LINE A (PVM-14L1/PVM-20L1)
Connettori di ingresso di linea per i segnali Y/C
separati, video composito e audio e relativi connettori
di uscita a circuito aperto.
Durante l’uso dei modelli PVM-14L1/PVM-20L1,
premere il tasto LINE A situato sul pannello per
controllare il segnale trasmesso mediante questi
connettori.
Se i segnali vengono immessi sia mediante Y/C IN sia
mediante VIDEO IN, viene selezionato il segnale
trasmesso a Y/C IN.
Y/C IN/OUT (mini DIN a 4 piedini)
Si tratta dei connettori di ingresso/uscita per i
segnali separati Y/C. Collegare questi connettori ai
connettori di ingresso/uscita per i segnali separati
Y/C di un videoregistratore, una video camera o un
altro monitor.
(Il simbolo indica la terminazione automatica.)
