Sony Trinitron PVM-9L1 - Panel Trasero

8 (ES)
IN OUT OUT
IN
VIDEO
Y/C
~ AC IN
LINE
PARALLEL
REMOTE
IN
AUDIO
OUT
OUT OUTOUT
IN
VIDEO
IN
VIDEO
IN
AUDIO
IN
AUDIO
Y/C
Y/C
IN
IN
~ AC IN
LINE A LINE B
PARALLEL
REMOTE

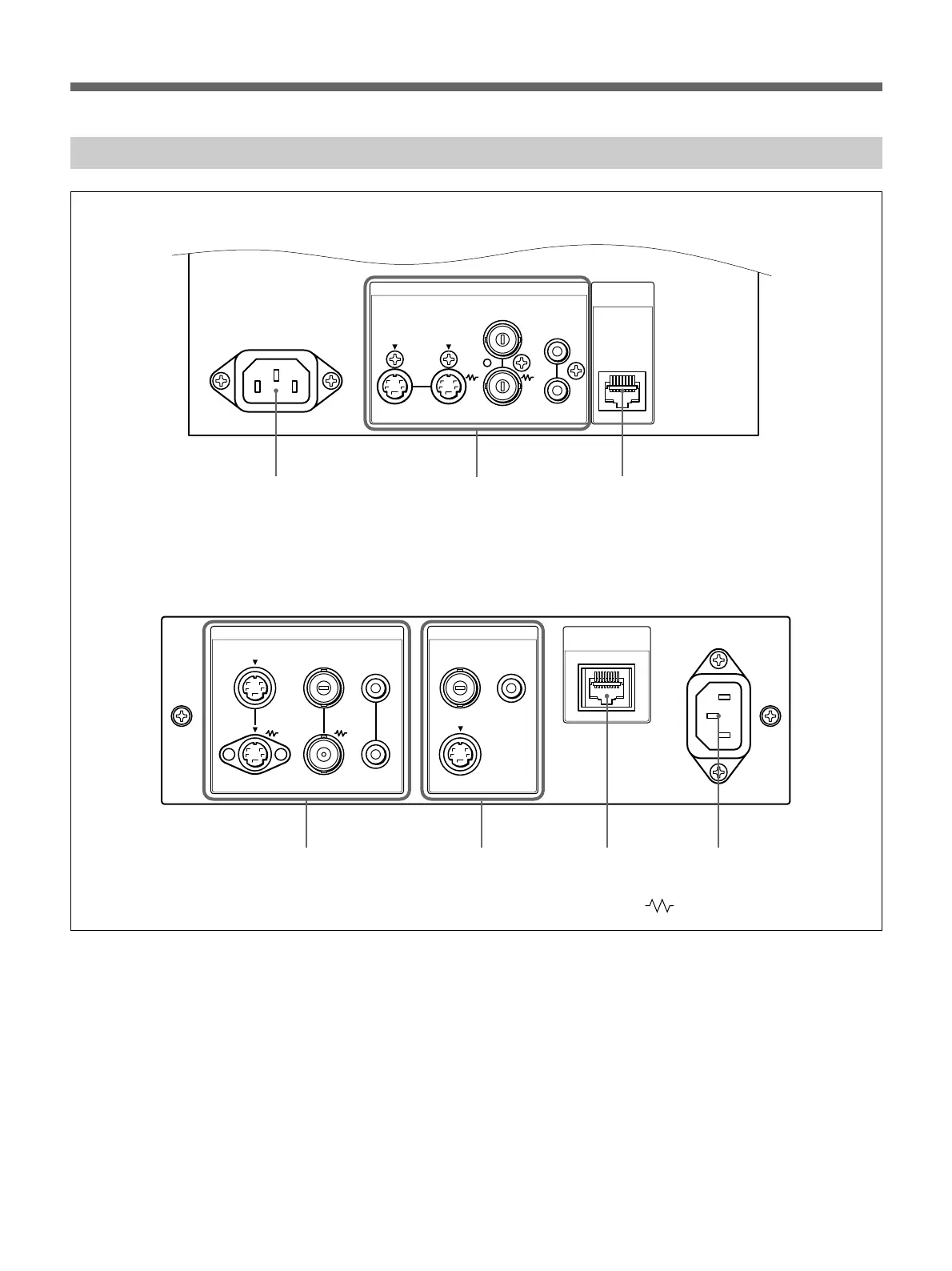

Ubicación y funcionamiento de partes y controles
Panel trasero
PVM-9L1
PVM-14L1/PVM-20L1
123
1
2
34
1 Toma - AC IN
Conecte el cable de alimentación de CA incluido a esta
toma y, a continuación, a una toma de pared.
2 Conectores LINE (PVM-9L1)
Conectores LINE A (PVM-14L1/PVM-20L1)
Conectores de entrada de línea para señales Y/C
separadas, de audio y vídeo compuestas y sus
conectores de salida derivada.
Cuando utilice los modelos PVM-14L1 y PVM-20L1,
pulse el botón LINE A en el panel de control para
controlar la señal de entrada mediante estos
conectores.
Si envía señales tanto a Y/C IN como a VIDEO IN, se
selecciona la señal enviada a Y/C IN.
Y/C IN/OUT (Mini DIN de 4 pines)
Son los conectores de entrada y salida para una
seña de Y/C separada. Conéctelos a los conectores
de entrada y salida de Y/C separada de equipos
como una videograbadora, una videocámara u otro
monitor.
(La marca indica la terminación automática.)
