7 (CS)
IN OUT OUT
IN
VIDEO
Y/C
~ AC IN
LINE
PARALLEL
REMOTE
IN
AUDIO
OUT
OUT OUTOUT
IN
VIDEO
IN
VIDEO
IN
AUDIO
IN
AUDIO
Y/C
Y/C
IN
IN
~ AC IN
LINE A LINE B
PARALLEL
REMOTE

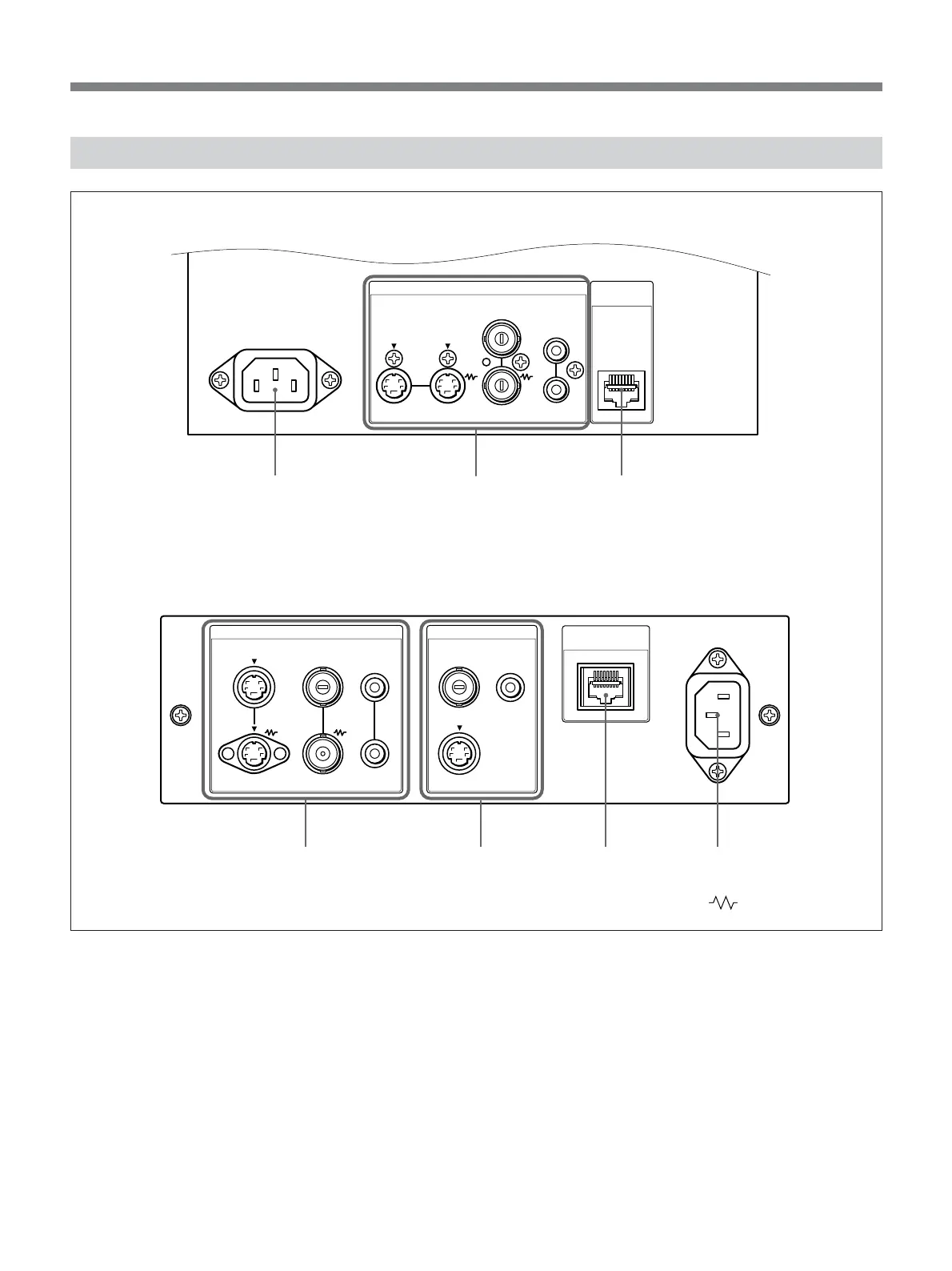

后面板
PVM-9L1
PVM-14L1/PVM-20L1
123
1
2
34
（ 标记表示自动端接。）
1 -AC IN（交流输入）插座
将附带的交流电源线连接至此插座，再连接至墙上
插座。
2 LINE（线路）连接器（PVM-9L1）
LINE A（线路 A）连接器（PVM-14L1/PVM-
20L1）
Y/C 分离、复合视频和音频信号的线路输入连接
器，以及它们的环通输出连接器。
使用 PVM-14L1/PVM-20L1 时，请按控制面板上
的 LINE A 按钮通过这些连接器来监视输入信号。
若信号输入至 Y/C IN 和 VIDEO IN,则选择输入到
Y/C IN 的信号。
Y/C IN/OUT（Y/C 输入／输出）（4 芯微型
DIN）
这些是 Y/C 分离信号的输入／输出连接器。将它
们连接到录像机、摄像机或其它监视器等设备的
Y/C 分离输入／输出连接器上。
