Conexiónes
Model name [KV-21FK120]
2-593-632-41(1)
Conexión de Equipo Adicional

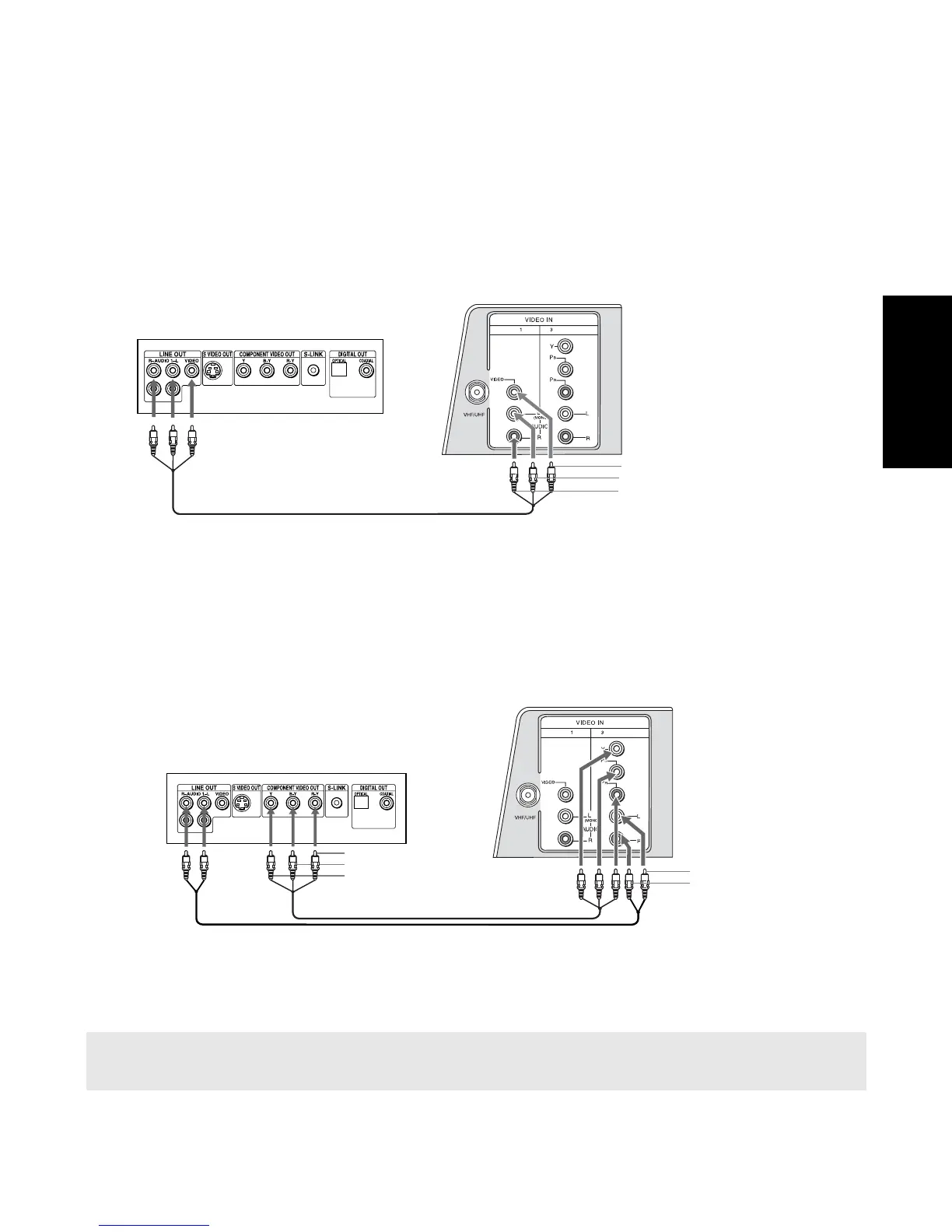

Conexión de un Reproductor de DVD usando video compuesto
( entradas de Video/Audio L, R )
Conecte las salidas AUDIO y VIDEO OUT del reproductor de DVD a las entradas AUDIO y
VIDEO IN del televisor mediante los cables de AUDIO / VIDEO (no incluidos).
Conexión de un Reproductor de DVD usando video componenete
(entradas YP B P R /Audio L, R)
Si el reproductor de DVD dispone de salidas de video para componentes (YPBPR), podrá
optimizar la calidad de imagen utilizando cables de video para componentes.
1 Conecte las tomas YPBPR OUT del reproductor de DVD a las tomas YPBPR IN del televisor
mediante los cables de video por componentes.
2 Conecte la toma AUDIO OUT del reproductor de DVD a la toma AUDIO IN del televisor.
✍ Las salidas YPBPR del reproductor de DVD algunas veces están etiquetadas como YPBPR o Y,
BY y RY. Si es así, conecte los cables según el color de las tomas.
Video (amarillo)
Audio izquierdo (blanco)
Audio derecho (rojo)
Parte posterior del
Reproductor de DVD
Parte posterior del televisor
Audio izquierdo (blanco)
Audio derecho (rojo)
Y (verde)
P
B (azul)
P
R (rojo)
Parte posterior del
Reproductor de DVD
Parte posterior del Televisor
1
2
