12. DOPLŇKOVÉ PŘÍSLUŠENSTVÍ
12.1. MODUL RANGE EXTENDER (RE) (VOLITELNÉ PŘÍSLUŠENSTVÍ)
Vaše nové elektrokolo LEVO SL je kompatibilní s modulem doplňkového akumulátoru RE, který umožňuje
zvýšit dojezd a dobu jízdy. Doplňkový akumulátor je bezpečně upevněn v doporučeném košíku na láhev (košík
Zee Cage II) a připojuje se k elektromotoru speciálním napájecím kabelem, který se zapojuje do nabíjecího
konektoru. Vzhledem k nízké hmotnosti RE modulu s sebou případně uvezete více modulů RE, čímž si zvýšíte
dojezd a soběstačnost. Jeden modul RE do systému dodá 160 Wh, což je energie, která vystačí přibližně na
1 hodinu jízdy v režimu Turbo (po rovině). Moduly doplňkového akumulátoru RE a vhodný košík jsou k dostání
u nejbližšího prodejce Specialized.
A
B
12.312.1
12. 2
NASTAVENÍ / POUŽITÍ DOPLŇKOVÉHO AKUMULÁTORU RANGE EXTENDER

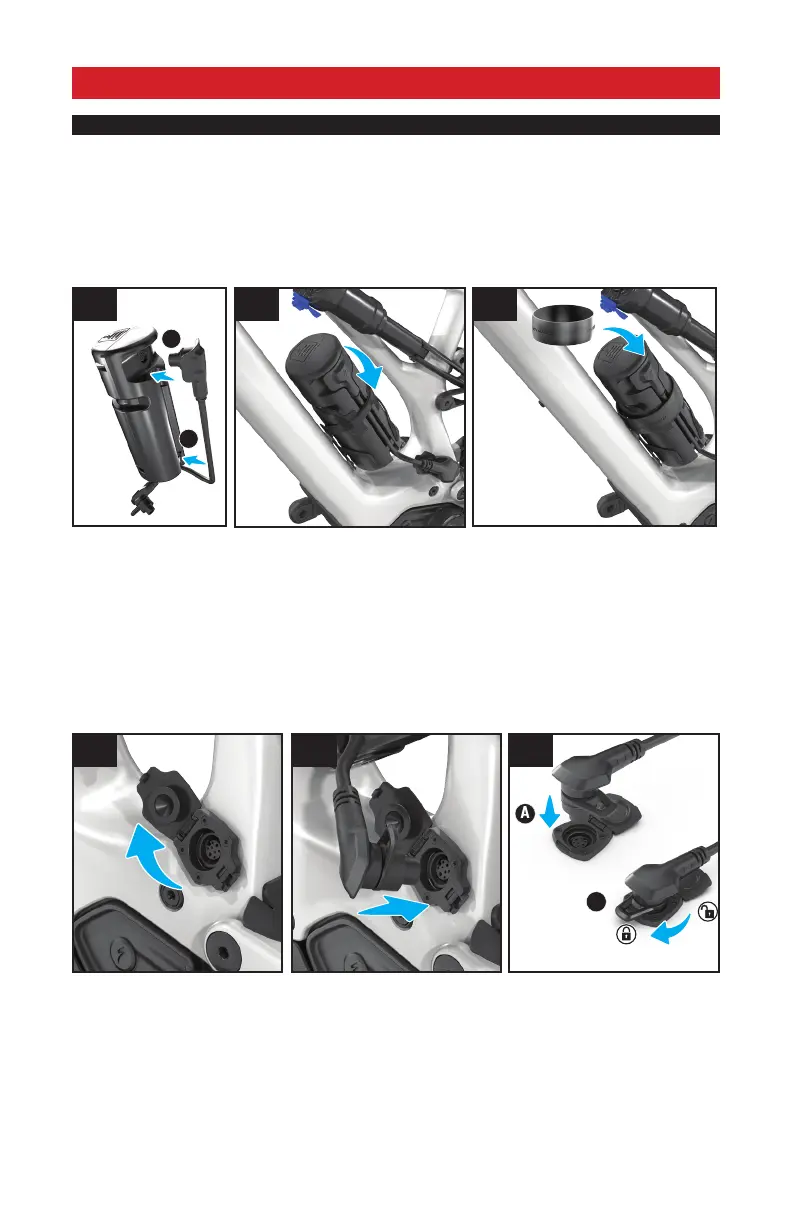

 Namontujte na elektrokolo košík dle instrukcí dodaných s košíkem. Využívejte pro modul doplňkového
akumulátoru RE pouze doporučené košíky (Zee Cage II).
 Vypněte systém elektrokola LEVO SL.
 Zasuňte konec napájecího kabelu s kulatou krytkou do konektoru na modulu RE (obr. 12.1a)..
 Nainstalujte kabel do kanálku na pouzdru modulu RE (obr. 12.1b).
 Zasuňte modul RE do speciálního košíku na láhev(obr. 12.2).
 Zajistěte RE do košíku na lahev pomocí dodaného pásku Specialized (obr. 12.3).
A
B
12.612.4 12.5
 Nabíjecí konektor najdete na levé straně rámu (strana bez pohonu) u středového složení.
 Otevřete krytku nabíjecího konektoru (obr. 12.4) a zapojte do něj konektor modulu RE (obr. 12.5), jako
vodítko pro správnou orientaci slouží šipka na konektoru.
 Po správném zasunutí zástrčky otočte páčku na konektoru ve směru hodinových ručiček – tím kabel
uzamknete v konektoru (obr. 12.6 A-B).
 Kontrola správného připojení modulu RE do systému: zkontrolujte, zda se na jednotce TCU rozsvítí
kontrolky LED (obr. 12.7).
