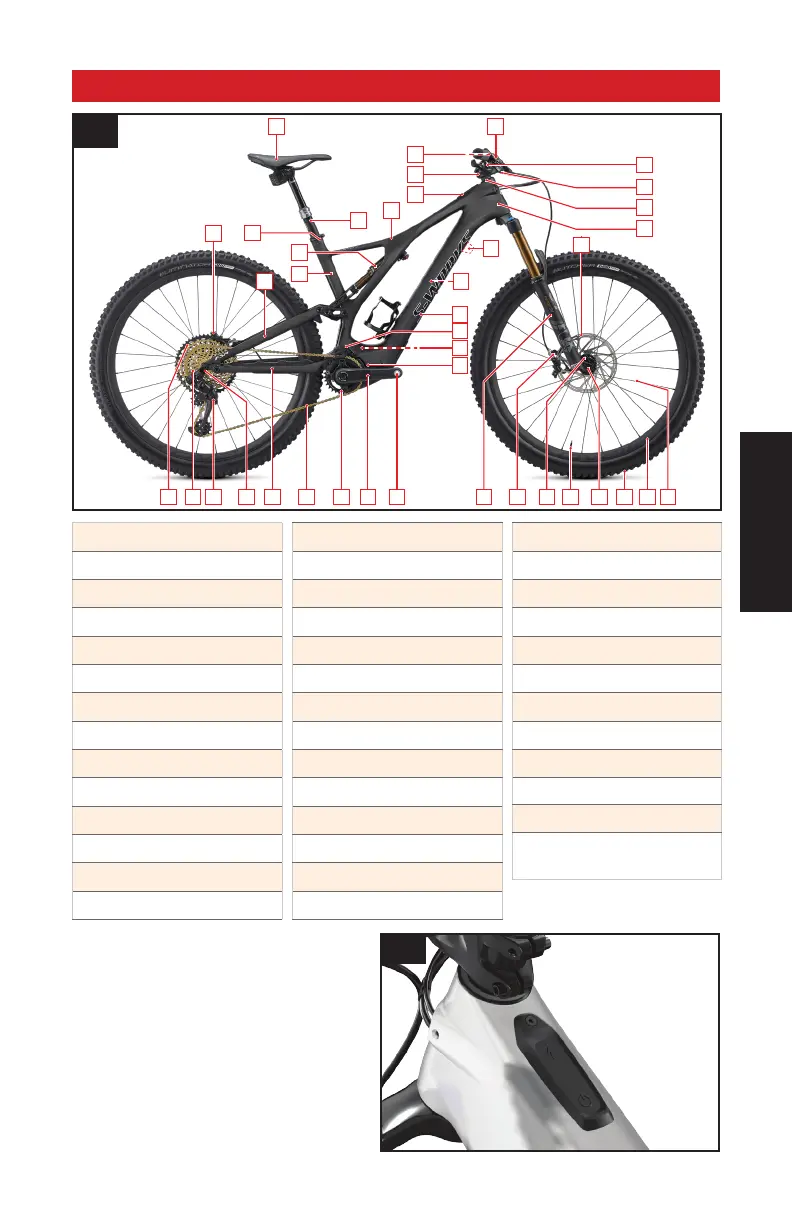

2. LEVO SL KOMPONENTEN
16 17
18
19
21
38
23
4
20
37
22
1
2
40
3
5
6
7
8
9
10
37
1130 1213 14 15
25
24
27
29
28
313233363435
26
2.1
1. Oberrohr
2. Unterrohr
3. Sitzrohr
4. Steuerrohr
5. Kettenstrebe
6. Sitzstrebe
7. Gabel
8. Sattel
9. Sattelstütze
10. Sattelstützklemme
11. Kassette
12. Ausfallende
13. Schaltwerk
14. Kette
15. Kettenblatt
16. Kurbel
17. Pedal
18. Motor
19. Lenker mit Griff
20. Schalthebel
21. Bremshebel
22. Vorbau
23. Steuersatz
24. Wiederaufladbarer Akku
25. Ladeport
26. TCU-Display
27. Vorderer Bremssattel
28. Vordere Bremsscheibe
29. Hinterer Bremssattel
30. Hintere Bremsscheibe
31. Speiche
32. Felge
33. Reifen
34. Ventil
35. Nabe
36. Steckachse
37. Dämpfer
38. Kettenführung
39. Remote
40. Anschlagschutz für die
gabelkrone
TURBO CONNECT UNIT (TCU)
Alle LEVO SL-Modelle sind mit dem TCU-Display
(Abb. 2.2) ausgestattet. Das Display schaltet den
Motor ein und bietet Zugriff auf die Optionen für die
Unterstützungs-Modi sowie den Ladezustand des
Akkus und Fehlermeldungen.
2.2
