9.1.3 Ausführung mit Doppelgleitringdichtung in Back-to-back-Anordnung
[ Nur in Verpackungseinheiten lieferbar
901.24
575
161
720.09
10E
433.01
932.05
902.02
433.02
471
920.02
523
523
400.75
400.75
400.15
411.15
720.09
10A
550.96
931.95
901.50
411.16
411.16

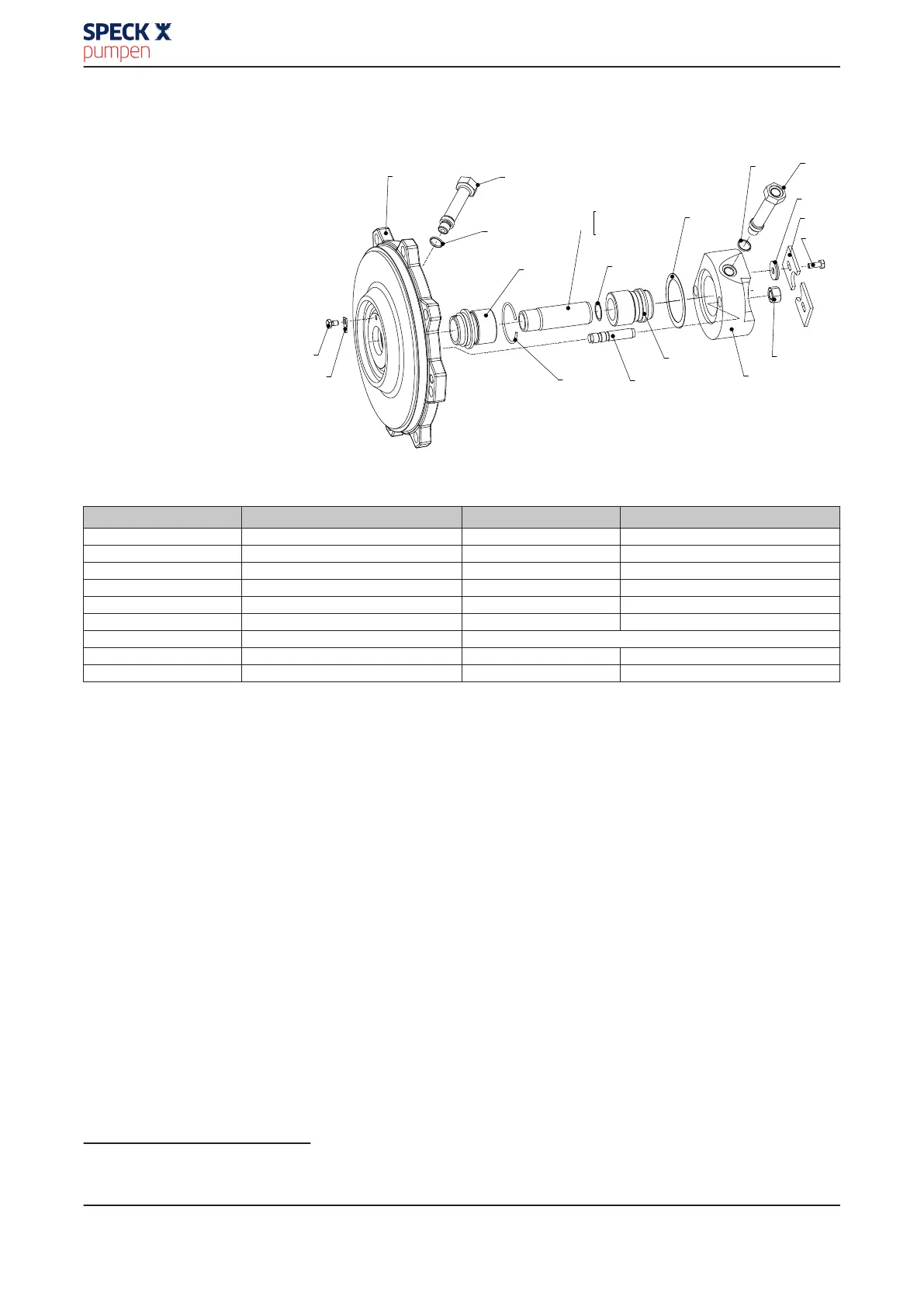

Abb. 13: Ausführung mit Doppelgleitringdichtung in Back-to-back-Anordnung
Tabelle 24: Einzelteilverzeichnis
9)
Teile-Nr. Teile-Benennung Teile-Nr. Teile-Benennung
161 Gehäusedeckel 720.09 Formstück
400.15/.75 Flachdichtung 901.24/.50 Sechskantschraube
411.15/.16 Dichtring 902.02 Stiftschraube
433.01/.02 Gleitringdichtung 920.02 Sechskantmutter
471 Dichtungsdeckel 931.95 Sicherungsblech
523 Wellenhülse 932.05 Sicherungsring
550.96 Scheibe Zusatzanschlüsse:
562.02 Zylinderstift 10A externe Sperrflüssigkeit Austritt
575 Lasche 10E externe Sperrflüssigkeit Eintritt
9)
Baugrößen- /werkstoffabhängig können einzelne Teile entfallen.
9 Zugehörige Unterlagen
Normblock
53 von 58
