9.1.4 Ausführung mit Doppelgleitringdichtung in Tandemanordnung
[ Nur in Verpackungseinheiten lieferbar
509
161
720.32
24E
433.01
412.15
902.02
433.02
471
920.02
523
523
400.75
400.75
720.32
24A
550.96
931.95
901.50
411.35
562.25

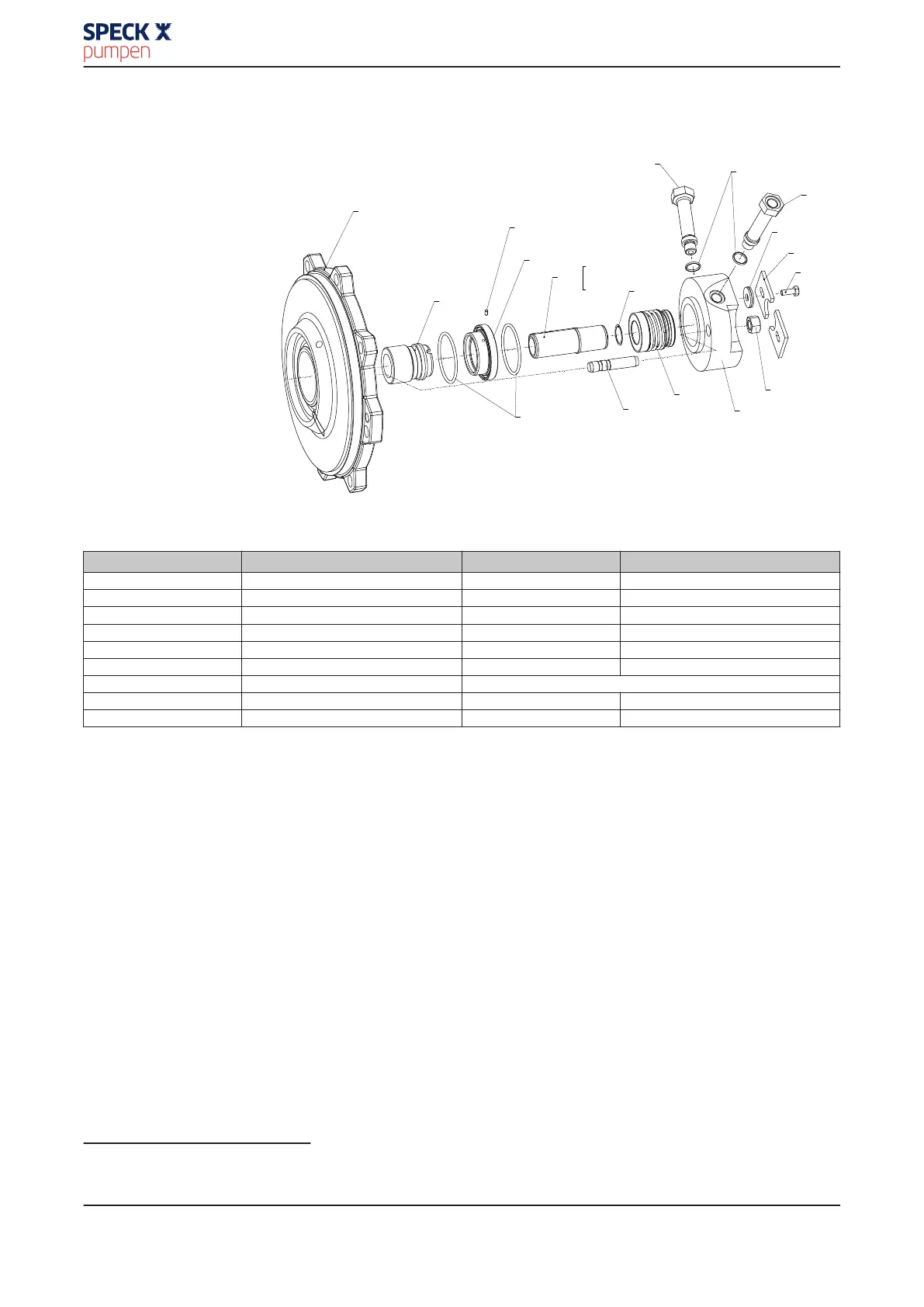

Abb. 14: Ausführung mit Doppelgleitringdichtung in Tandemanordnung
Tabelle 25:
Einzelteilverzeichnis
10)
Teile-Nr. Teile-Benennung Teile-Nr. Teile-Benennung
161 Gehäusedeckel 562.25 Zylinderstift
400.75 Flachdichtung 720.32 Formstück
411.35 Dichtring 901.50 Sechskantschraube
412.15 O-Ring 902.02 Stiftschraube
433.01/.02 Gleitringdichtung 920.02 Sechskantmutter
471 Dichtungsdeckel 931.95 Sicherungsblech
509 Zwischenring Zusatzanschlüsse:
523 Wellenhülse 24A Quenchflüssigkeit Austritt
550.96 Scheibe 24E Quenchflüssigkeit Eintritt
10)
Baugrößen- /werkstoffabhängig können einzelne Teile entfallen.
9 Zugehörige Unterlagen
54 von 58
