Contrôle de la précision

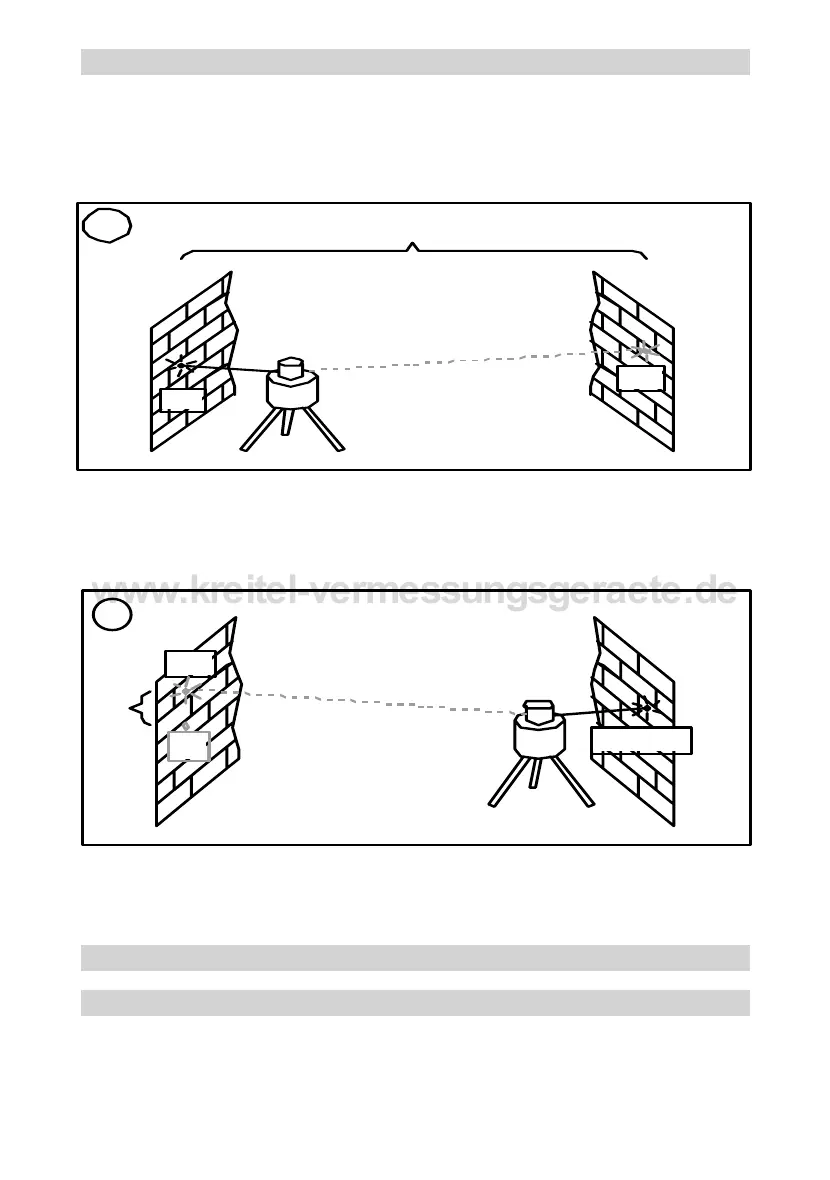

Pour cela, une distance libre de 20 m de longueur entre deux murs (A et B) est nécessaire et une mesure de
transition sur les deux axes X et Y est réalisée en mode horizontal (4 mesures).
Placez le laser horizontalement sur un support plan ou sur un pied nivelé à proximité du mur (A) et dirigez le
point laser dans le sens de l’axe X vers le mur (A). Après le nivellement, la hauteur (centre du faisceau) est
tracée sur le mur. Tourner l’appareil ensuite de 180°, laisser niveler et marquer le centre du faisceau sur le
mur éloigné (B).
Lorsque l’appareil est à la limite de la précision d’usine (± 0,75 mm sur 10 m), l’écart maximal pour 20 + 20 =
40 m par rapport à la position zéro s’élève à 3 mm.
Ceci doit être répété de la même manière pour l’axe X négatif et pour l’axe Y positif et négatif de sorte que la
hauteur est mesurée dans les 4 sens pour le même point de mur.
EXEMPLES DE TRAVAIL
Transcription du tracé de mètre/point de hauteur
En mode horizontal, l’appareil doit être placé (par ex. par un pied) de sorte que le faisceau laser se trouve à
la hauteur souhaitée.
Tourner ensuite le prisme à l’endroit souhaité soit à la main soit en utilisant l’un des modes de rotation.
2
2.2
1.1
h
A
B
2.1=1.2
A
B
20m
1
1.1
1.2
Placez maintenant l’appareil à proximité du mur B. Dirigez le faisceau laser de l’appareil nivelé dans le sens
de l’axe X vers le mur B alors à proximité de sorte que la hauteur marquée auparavant (à partir de la mesure
du mur A) est réalisée. Tournez l’appareil de 180°, laissez-le niveler et marquez le centre du faisceau sur le
mur A. La différence (h) des deux points marqués indique alors l’écart effectif l’appareil.
