Ayaklık olmadan çalışma durumunda, aleti sağlam bir zemin üzerine koyunuz ve lazer ışını ve istenilen yükseklik
noktası arasındaki yükseklik mesafesini bir metre ile tesbit ediniz. Prizmanın hedef yerine çevrilmesinden
sonra, daha önce ölçülen yükseklik farkını işaretleyiniz.
Paralel ayarlamak
Pürüzlükleri ölçmek, dik açıları isabet etmek, ara duvarların dik açıda ayarlanması veya kertik kesitlerini
işaretlemek için aletten gelen (dik çizgi ışını) doğrudan doğruya ışın paralel, yani katlama doğrusuna (duvar,
genişletme contası) aynı mesafede olacak şekilde ayarlanmak zorundadır.
Bunun için aleti dikey iºletme türünde, dik çizgi ışınının katlama doğrusu önünde (örn. duvar) yaklaşık
paralel akacağı şekilde kurunuz ve daha sonra ışının aletteki referansına ve biraz uzağına olan mesafesini
ölçünüz.
Parelelliği ayarlayabilmek için, her iki ok işareti tuşlarının yardımı ile ışını aletteki ilgili ölçüye ve biraz uzaklıkta
hareket ettiriniz.
Bir genişletme contasının ayarlanmasında aletin pozisyonu, ışının doğrudan doğruya kertik üzerinden geçeceği
şekilde kurulmaktadır.
Katlama hattının uzunluğu hassasiyet için önemlidir ve bu nedenle mümkün olduğunca uzun
olmalıdır.
Dik açıyı işaretlemek/Dikey işletme
Dik çizgi ışınını dikey işletme türünde pararlel olarak katlama doğrusuna ayarlayınız. Dik açı 90° –Işın kafes
prizmasında döndürülen ışın tarafından gösterilmektedir. Bu şimdi dikey alan olarak mevcuttur ve buna görede
ara duvarlar, pervazlar v.b. ayarlanabilir. En mükemmel görünebilirlik çizgi işletme türü ile sağlanmaktadır
(örn. dikey çizgi olarak).
Zemin noktasını tavana aktarmak - Dik çizgi
Aletin lazer kaynağı hemen yatayın üzerinde ve dikey ayaklık bağlantısının yüksekliğinde bulunmaktadır. Bir
ayaklığın kullanılmasında ayaklık sabitleştirme vidasına bir kordon takılabilir, bu esnada lazer bu kordonu
yukarıya doğru uzatmaktadır, ayaklık başlığının yatay olarak ayarlanmış olması bunun için ön koşuldur.
Zemin üzerinde ayarlamak için, alet gövdesinin en alt kenarında ilgili merkezleme iºaretleri 13 bulunmaktadır,
bunların yardımı ile alet lazer dingili ile doğrudan doğruya, örn. iki fayans aralığının kesit noktasına
doğrultulabilinir.
Bir zemin noktası üzerinden aleti daha iyi doğrultabilmek/ayarlayabilmek için nokta üzerinden iki dik
açılı yardımcı çizgi (çapraz şebeke) noktalayınız.

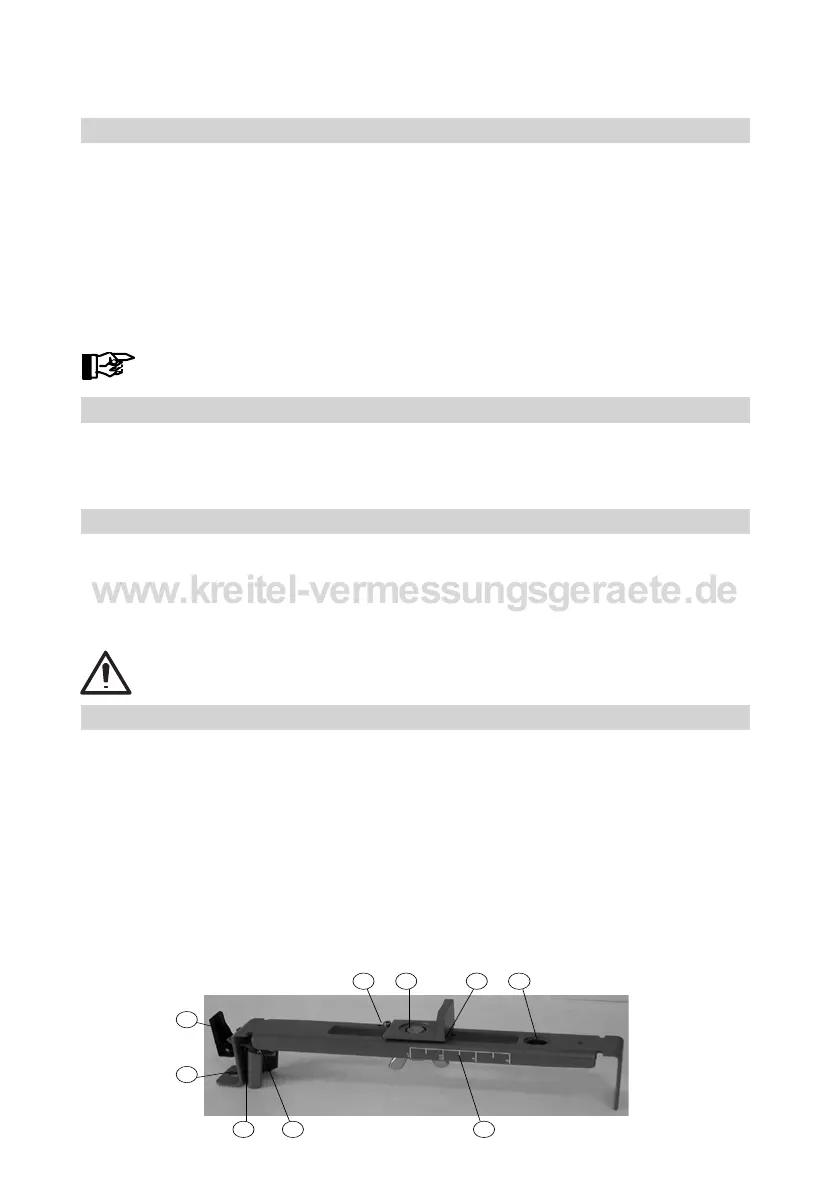

Duvar tutucusu M300 (opsiyonal)
1. Çivi deliği — duvar tutucusunu bir çiviye veya bir vidaya asmayı sağlar.
2. Sıkıştırma manivelası l — Sıkıştırma tertibatını açmak/kapatmak için.
3. Durdurma vidası — Kayıcı mesneti duvar tutucusunun ayarlanmış bir noktasında durdurur. Işını duvar
açısında (0,0 cm) veya 3,1 cm üzerinde ayarlayabilmek için vidanın yeri değiştirilebilinir.
4. 5/8"-11 Lazer dişlisi — Lazeri üniversel tutucuya sabitleştirmek için ve kayıcı mesneti, yükseklik
ıskalasında pozisyonu ayarlandıktan sonra, durdurmak için.
5. Okuma kenarı — Lazeri uygulamanız için gerekli olan ıskala pozisyonunu doğrultmayı sağlamaktadır.
6. 5/8"-11 Ayaklık dişlisi — Duvar tutucusunun, Lazerin dikey tarzda kullanımında, bir standart ayaklığa
yerleştirilmesi içindir
7. Yükseklik ıskalası — Lazerin pozisyonunu bağıl olarak duvar açısının yüksekliğine gösteren ıskala
işaretleri. Iskalanın ayar alanı duvara açısının 3,1 cm üst kısımdan 5 cm alt kısmına kadar uzanmaktadır.
(„-2“ işareti tavan hedef tahtasının yatay orta çizgisine göre doğrultulmuştur.)
8. Emniyet somunu — Sıkıştırma gücünü ayarlamak için.
9. Kıstırma tertibatı — Duvar açısında veya zemin hattında duvar tutucusunu sabitleştirmek için.
