57
Nøjagtighedskontrol

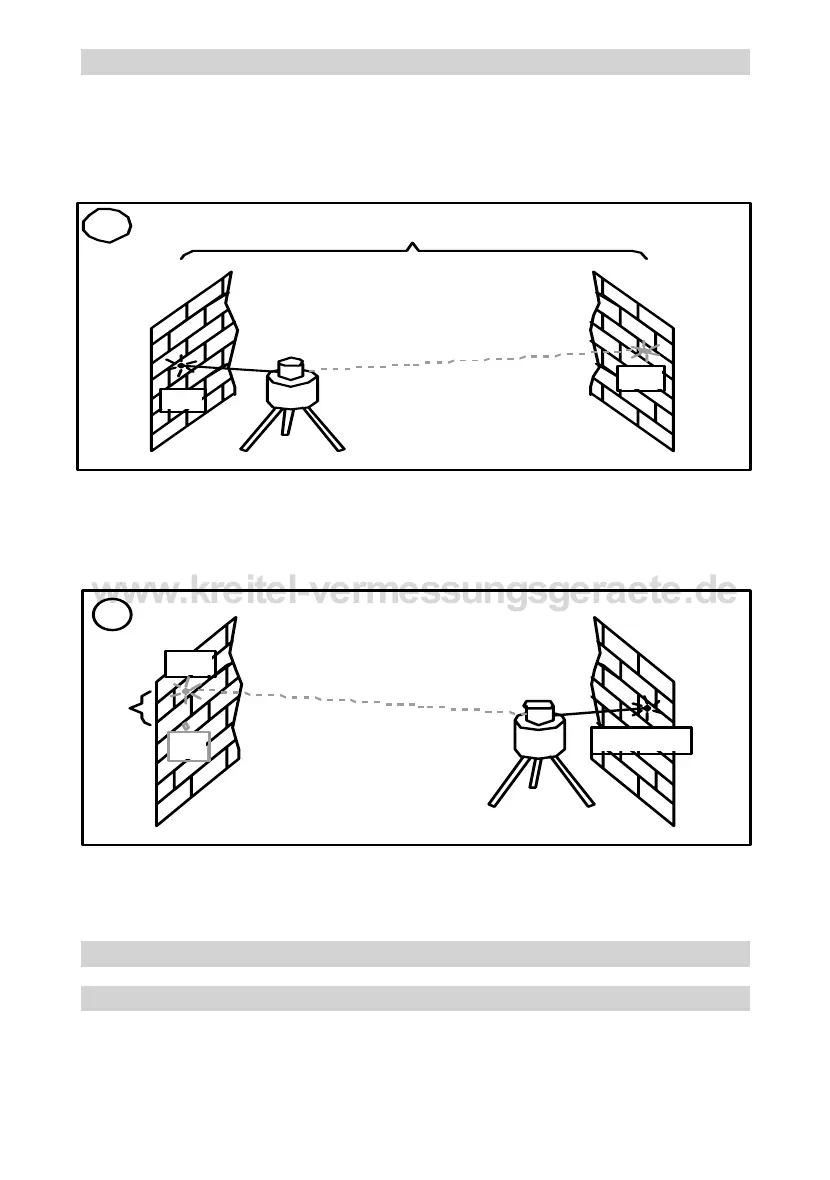

Hertil er en fri strækning på 20 m mellem to vægge (A og B) nødvendig, og der gennemføres en omslagsmåling
ved vandret anvendelse via de to akser X og Y (4 målinger).
Laseren placeres vandret på et jævnt underlag eller på et nivelleret stativ i nærheden af den ene væg (A).
Laserpunktet rettes i X-aksens retning mod den nærmeste væg (A). Efter nivelleringen markeres højden
(strålens midte) på væggen. Derefter drejes apparatet 180°, nivelleres og strålemidten markeres på den
anden væg (B).
Hvis apparatet ligger ved grænsen af fabriksnøjagtigheden (± 0,75 mm på 10 m) udgør den maksimale afvigelse
fra nulpositionen 3 mm ved 20 + 20 = 40 m.
Dette skal gentages på samme måde for den negative X-akse og for den positive og negative Y-akse, således
at højden fra alle fire retninger måles på det samme vægpunkt.
ARBEJDSEKSEMPLER
Overføring af meterrids/højdepunkt
Apparatet opstilles til vandret anvendelse (f.eks. på stativ), således at laserstrålen er på den ønskede højde.
Derefter drejes prismet manuelt eller med rotationsfunktionerne til det ønskede målpunkt.
2
2.2
1.1
h
A
B
2.1=1.2
A
B
20m
1
1.1
1.2
Nu placeres apparatet i nærheden af væg B. Det nivellerede apparats laserstråle rettes i X-aksens retning
mod den nærmeste væg B, således at den forinden markerede højde (fra målingen på væg A) rammes
nøjagtigt. Apparatet drejes 180°, nivelleres og strålemidten markeres på væggen A. Differencen (h) mellem
de to markerede punkter udgør den faktiske apparatafvigelse.
090042_08_HV 301G_DK_54-60.indd 57090042_08_HV 301G_DK_54-60.indd 57 02.02.2009 9:51:06 Uhr02.02.2009 9:51:06 Uhr
