Tarkkuuskontrolli
Siihen tarvitaan 20 m pituinen vapaa reitti kahden seinän välillä (A ja B) ja käännösmittaus suoritetaan molempien
akseleiden X ja Y kautta vaakasuorakäytössä (4 mittausta).
Sijoita laser vaakasuoraan tasaiselle alustalle tai vaakitetulle telineelle seinän (A) lähelle ja kohdista laserpiste
X-akselin suuntaan läjhellä olevaan seinään (A). Vaakituksen jälkeen merkitään korkeus (sädekeskikohta)
seinään. Käännä sitten laitetta 180°, vaakita ja merkitse sädekeskikohta kauempana olevaan seinään (B).
Jos laite on tehdastarkkuuden rajoilla (± 0,75 mm 10 m:ä kohden), on 20 + 20 = 40 m:ssä maksimaalipoikkeama
nolla-asennosta 3 mm.
Toista tämä samalla tavalla negatiiviselle X-akselille ja positiiviselle ja negatiiviselle Y-akselille, jotta korkeus
on mitattu kaikkiin 4 suuntaan samassa seinäkohdassa.
TYÖESIMERKIT
Metrihalkeama/Korkeuskohdan siirto
Aseta laite vaakasuorakäytöllä (esim. telineellä) siten, että lasersäde on toivotulla korkeudella.
Käännä sitten prisma joko käsin toivottuun kohteeseen tai käytä yhtä rotaatiokäyttötavoista.
2
2.2
1.1
h
A
B
2.1=1.2
A
B
20m
1
1.1
1.2

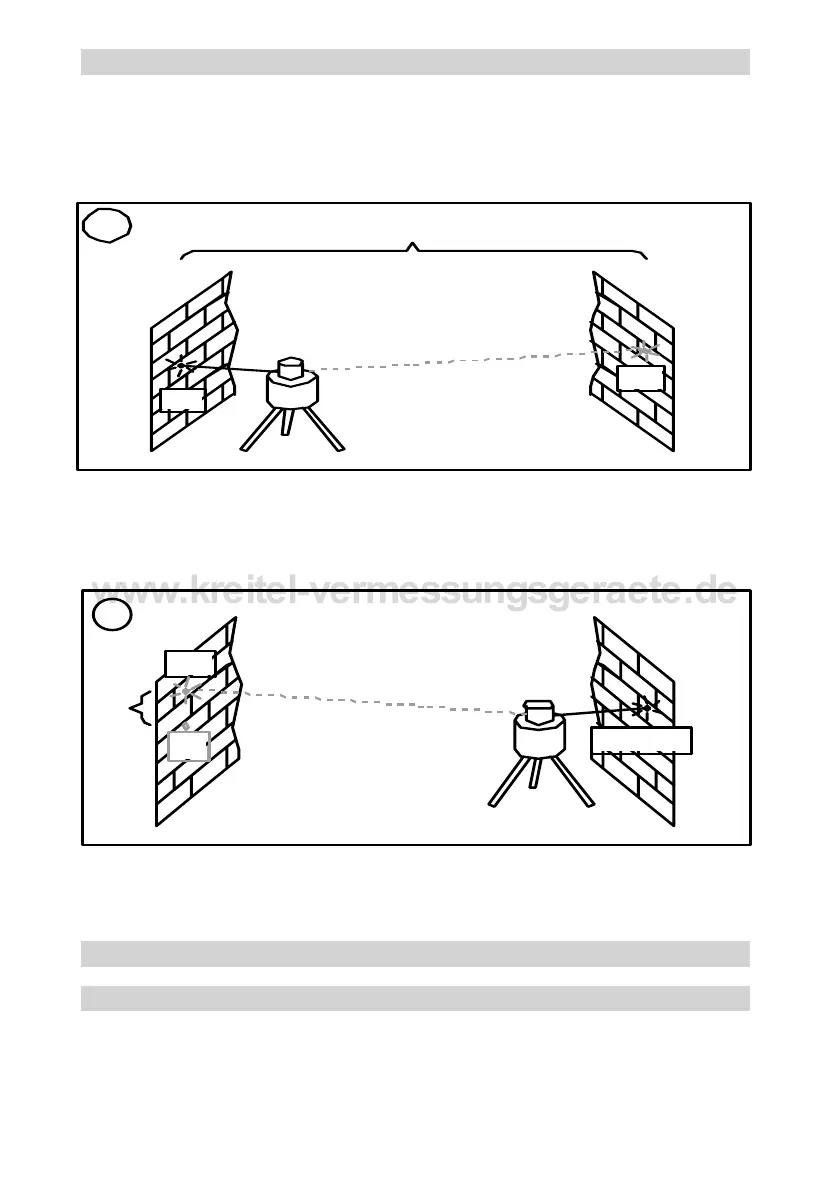

Sijoita nyt laite seinän B lähelle. Kohdista lasersäde vaakitetusta laitteesta X-akselin suuntaan lähellä olevaan
seinään B siten, että aikaisemmin merkitty korkeus (mittauksesta seinältä A) realisoituu. Käännä laitetta 180°,
vaakita se ja merkitse sädekeskikohta seinään A. Molempien tässä merkittyjen kohtien välinen ero (h) ilmoittaa
tosiasiallisen laitepoikkeaman.
