Controllo dell’esattezza
Per fare ciò si necessità la distanza di 20 m tra due mura (A e B) e una misurazione di ribaltamento su ambedue
gli assi X e Y in funzionamento orizzontale (4 misurazioni).
Piazzare il laser in maniera orizzontale su una superficie piana o su un stativo livellato in vicinanza di un muro
(A) e indirizzare il punto del laser in direzione dell’asse X al muro vicino (A). Dopo il livellamento viene inserita
l’altezza (centro del raggio) sul muro. Quindi ruotare l’apparecchio di 180°, far livellare e marcare il centro del
raggio sul muro distante (B.
Se l’apparecchio è al limite dell’esattezza dello stabilimento (± 0,75 mm su 10 m) con 20 + 20 = 40 m la
divergenza massima dalla posizione zero è di 3 mm.
Ripetere ciò allo stesso modo per l’asse negativo X e per l’asse positivo e negativo Y in modo che l’altezza è
stata misurata in tutte e 4 le direzioni sullo stesso punto del muro.
ESEMPI DI LAVORO
Strappo metro/trasmettere punto culminante
Posizionare l’apparecchio in funzionamento orizzontale (p.e. mediante stativo) in modo che il raggio laser sia
sull’altezza desiderata.
Quindi ruotare il prisma di nuovo manualmente in direzione di meta o utilizzare una dei funzionamenti di
rotazione.
2
2.2
1.1
h
A
B
2.1=1.2
A
B
20m
1
1.1
1.2

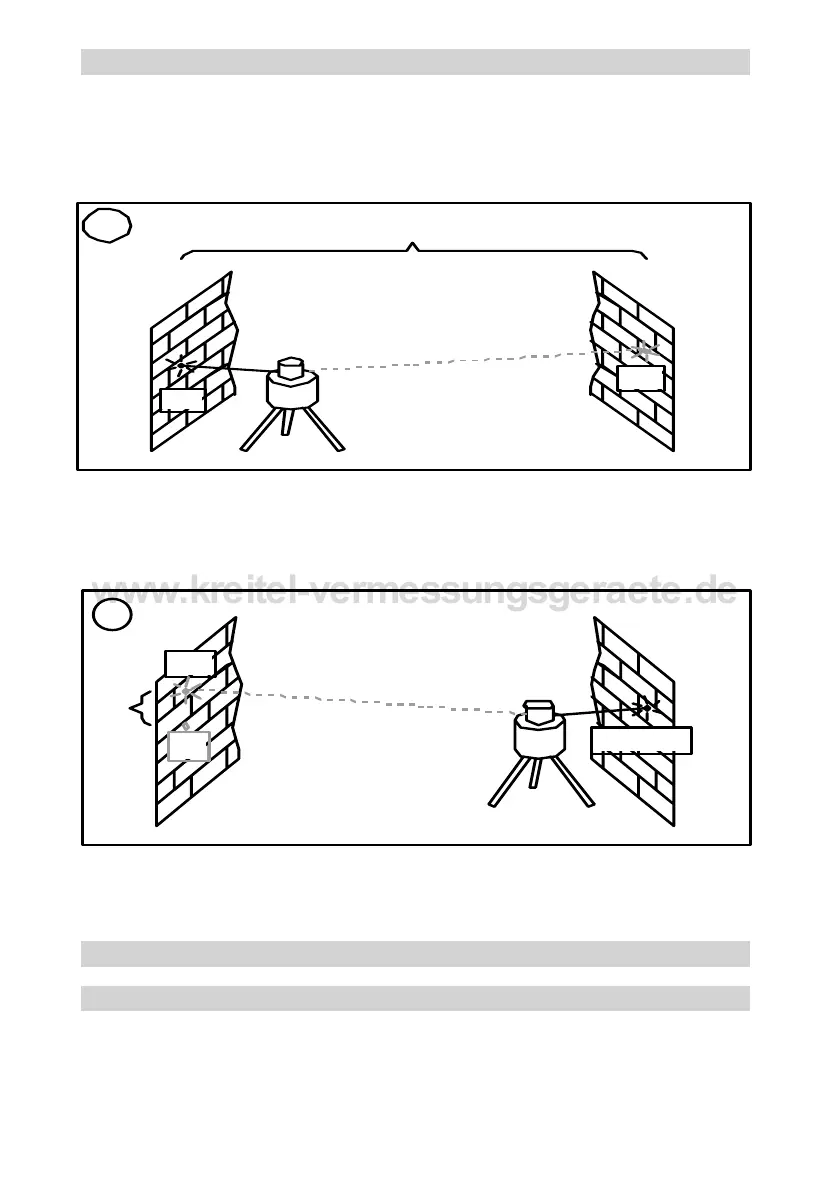

Quindi piazzare l’apparecchio in vicinanza del muro B. Indirizzare il raggio laser dell’apparecchio livellato in
direzione asse X in direzione del muro vicino B in modo che sia realizzata esattamente l’altezza contrassegnata
prima (con la misurazione dal muro A). Quindi ruotare l’apparecchio di 180°, far livellare e marcare il centro
del raggio sul muro distante A. La differenza (h) dei due punti contrassegnati quindi da l’esatta divergenza
dell’apparecchio.
