93
2
2.2
1.1
h
A
B
2.1=1.2
A
B
20m
1
1.1
1.2
Hassasiyet kontrolü

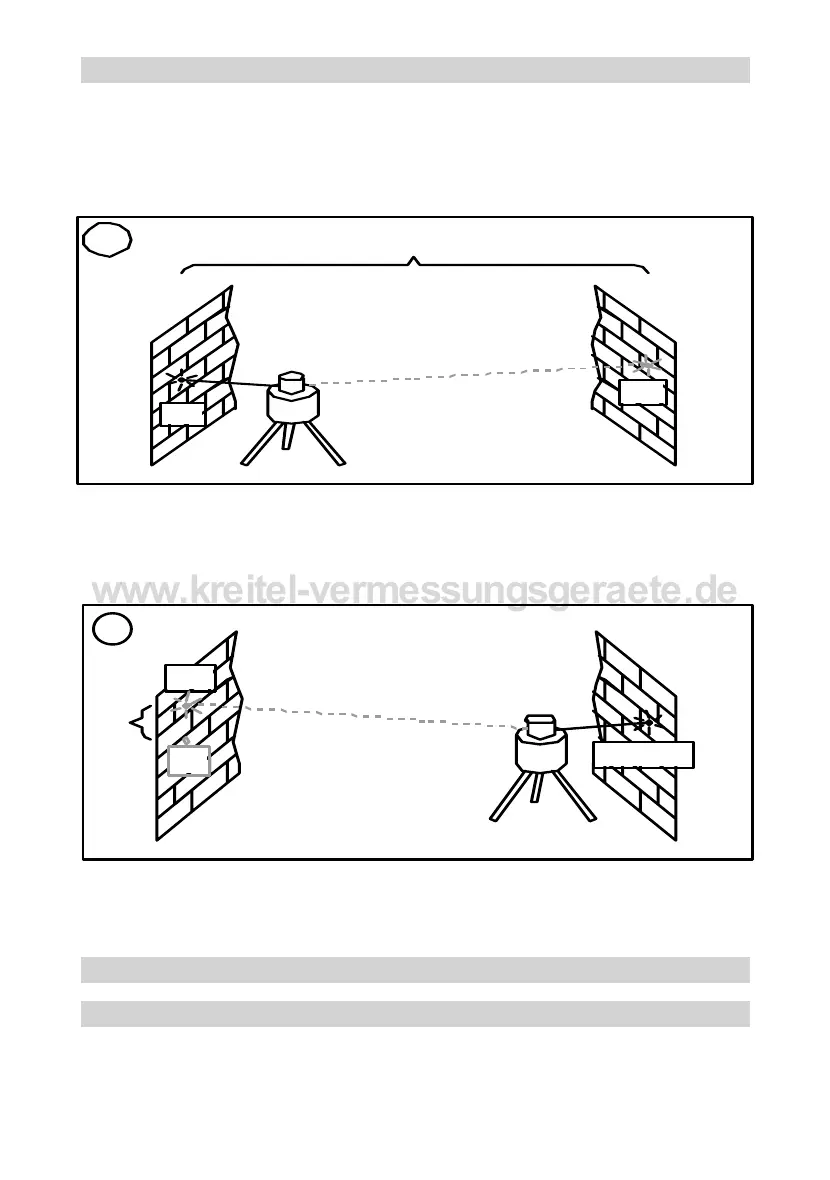

Bunun için iki duvar arasında (A ve B) 20 m uzunluğunda serbest bir hat gerekmektedir ve yatay işletmede X
ve Y eksenin her ikisinde bir aktarma ölçümü yapılmaktadır (4 ölçme).
Lazeri düz bir zemin/altlık üzerinde veya tesviye edilmiş bir ayaklık üzerinde yatay olarak bir duvarın (A)
yakınında yerleştiriniz ve Lazer noktasını X-ekseni-istikametinde yakın olan duvara (A) doğrultunuz. Tesviye
edildikten sonra yükseklik (ışın ortası) duvarda işaretlenmektedir. Daha sonra aleti 180° çeviriniz, tesviye
etmeye bırakınız ve ışının ortasını uzaktaki duvarda (B) işaretleyiniz.
Şimdi aleti B duvarı yakınında yerleştiriniz. Tesviye edilmiş aletin lazer ışınını X-ekseni-istikametinde şimdi
yakın olan duvar B ye, daha önce işaretlenmiş yükseklik (duvar A ölçümünden olan) geçekleştirilebilecek
şekilde doğrultunuz. Aleti 180° çeviriniz, tesviye etmeye bırakınız ve duvar A daki ışın ortasını işaretleyiniz.
Burada işaretlenmiş her iki noktanın farkları (h) şimdi gerçek alet toleransını belirlemektedir.
Eğer alet endüstriyel hassasiyetin (10 m de ± 0,75 mm ) sınırında bulunuyorsa, o zaman sıfır durumuna olan,
20 + 20 = 40 m de en fazla tolerans 3 mm dir.
Bunu aynı şekilde negatif/eksi X-ekseni için ve pozitif/artı ve negatif/eksi Y-ekseni için, yüksekliğin her 4
istikametten aynı duvar noktasında ölçüleceği şekilde tekrarlayınız.
ÇALIŞMA ÖRNEKLERİ
Metre çatlağı/Yükseklik noktasını aktarmak
Aleti yatay iºletme türünde, lazer ışınının istenilen yükseklikte olacağı şekilde kurunuz (örn. ayaklık yardımı
ile).
Daha sonra prizmayı el ile istenilen hedef yerine çeviriniz veya dönme işletme türlerinden birisini kullanınız.
090042_13_HV 301G_TUR_90-96.indd93 93090042_13_HV 301G_TUR_90-96.indd93 93 02.02.2009 10:20:50 Uhr02.02.2009 10:20:50 Uhr
