58
Ved arbejde uden stativ stilles apparatet på et stabilt underlag og højdedifferencen mellem laserstråle og
ønsket højdepunkt beregnes ved hjælp af et metermål. Efter drejning af prismet til målpunktet afsættes den
forinden målte højdeforskel.
Parallel indstilling
Til måling af ujævnheder, beregning af rette vinkler, retvinklet tilpasning af skillevægge eller afsætning af
fugesnittet skal den direkte stråle fra apparatet (lodstråle) først indstilles parallelt, dvs. i samme afstand til
referencelinien (væg, ekspansionsfuge).
Til dette formål opstilles apparatet til lodret anvendelse og indstilles, så lodstrålen omtrent forløber parallelt
foran referencelinien (f.eks. væg). Derefter måles som reference strålens afstand på apparatet og fra en vis
afstand.
For at indstille paralleliteten bevæges strålen ved hjælp af piltasterne på det tilsvarende samme mål på
apparatet og fra en vis afstand.
Når apparatet rettes ind efter en ekspansionsfuge, skal det placeres således, at strålen forløber direkte over
fugen.
Referencestrækningens længde er afgørende for nøjagtigheden og bør derfor altid være så lang
som mulig.
Afsætning af ret vinkel/lodret anvendelse
Lodstrålen rettes ved lodret anvendelse parallelt ind efter referencelinien. Den rette vinkel vises med strålen,
som omstyres i 90°-splitprismet. Denne er nu til rådighed som lodret flade, efter hvilken skillevægge, indfatninger
o.l. kan indrettes. Den bedste synlighed opnås med liniefunktionen (f.eks. som lodret linie).
Overføring af gulvpunkt til loft - lod
Apparatets laserkilde er direkte over den vandrette og på højde med den lodrette stativtilslutning. Når et stativ
anvendes kan der anbringes et lod på stativets fastspændingsbolt, hvorved laseren så forlænger dette lod
opad. Det er dog en forudsætning, at stativhovedet er blevet indstillet vandret.
Til indstilling på gulvet er der tilsvarende centreringsmarkeringer 13, som befinder sig på laserhusets
nederste kant. Med disse kan apparatet med laseraksen eksempelvis rettes direkte ind over to flisefugers
skæringspunkt.
Til bedre indstilling af apparatet over et gulvpunkt opmærkes to retvinklede hjælpelinier (trådkors)
gennem punktet.

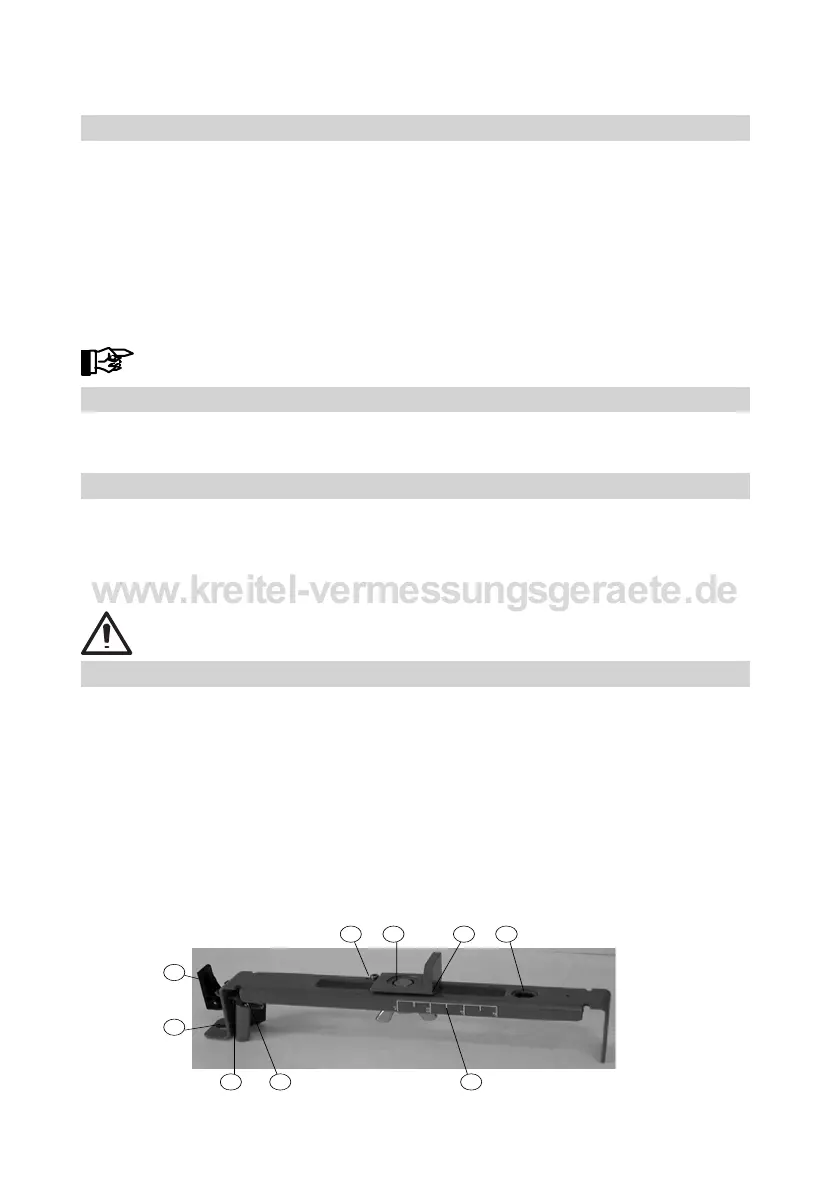

Vægholder M300 (ekstra tilbehør)
1. Sømhul - muliggør ophængning af vægholderen på et søm eller en skrue.
2. Spændearm - til åbning/lukning af spændeanordningen.
3. Stopskrue - stopper glidekonsollen på et af vægholderens indstillingspunkter. Skruen kan flyttes for at
indrette strålen efter vægvinklen (0,0 cm) eller 3,1 cm derover.
4. 5/8"-11 Lasergevind - til fastgørelse af laseren på universalholderen og til fiksering af glidekonsollen
efter at denne er blevet positioneret på højdeskalaen.
5. Aflæsningskant - muliggør indstilling af laseren på den skalaposition, som De har brug for.
6. 5/8"-11 Stativgevind - til anbringelse af vægholderen på et standardstativ ved lodret brug af laseren.
7. Højdeskala - skalamarkeringer, der viser laserens position i forhold til vægvinklens højde. Skalaens
indstillingsområde rækker fra 3,1 cm over til 5 cm under vægvinklen. (Markeringen „-2“ er rettet ind på
den vandrette midterlinie på loftets måltavle).
8. Sikringsmøtrik - til indstilling af spændekraften.
9. Spændeanordning - til fastgørelse af vægholderen på vægvinkler eller gulvskinner.
