4.2 PREPARACIÓN DEL SOPORTE DE LA CONSOLA
4.3 FIJACIÓN Y CONEXIÓN DE LA CONSOLA
B
D
E
4 x
4 x
2 x
Hex
B
E
D
E
B
D

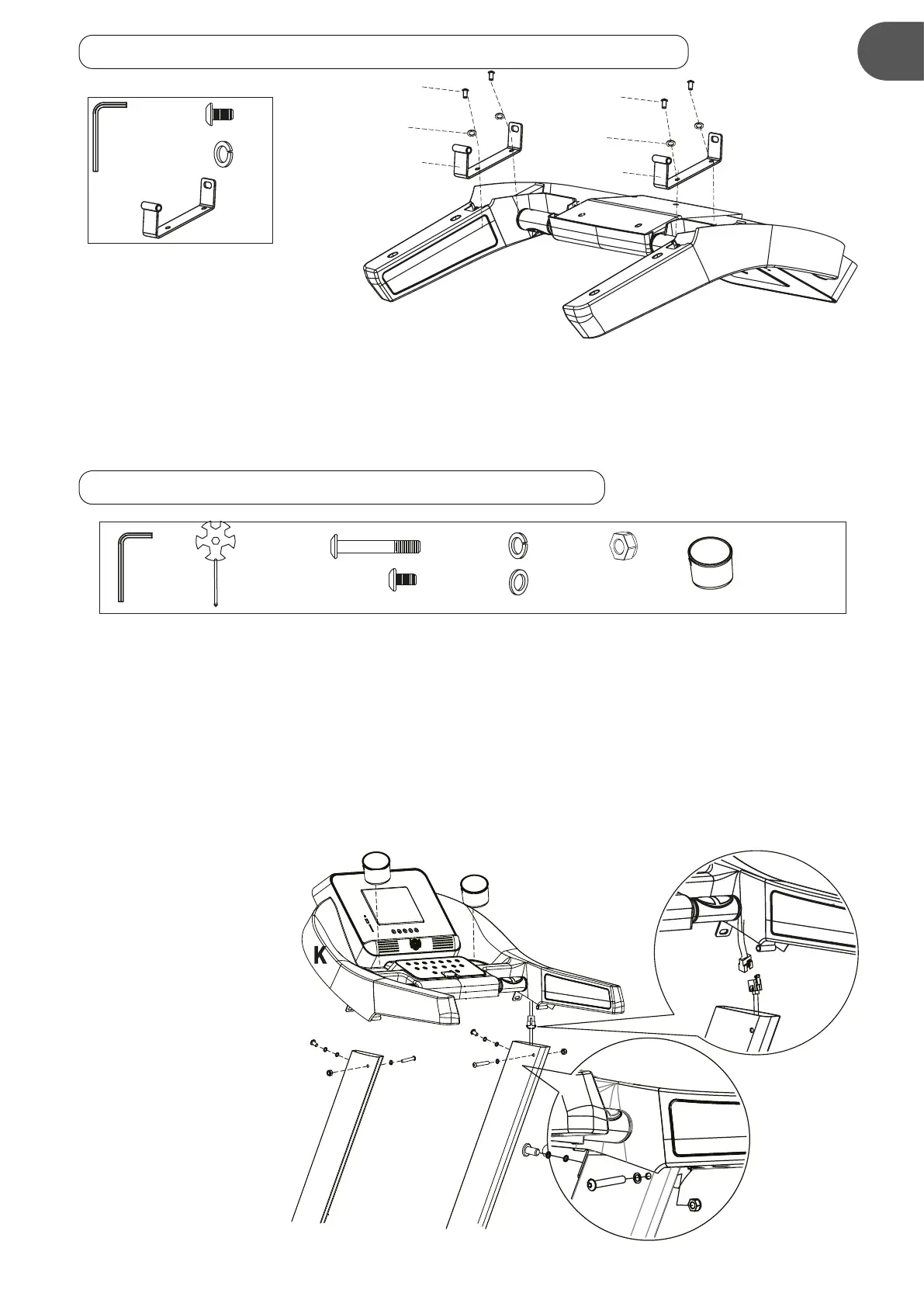

• Coloque la estructura de la consola (“K”) boca abajo
(como se muestra en la imagen) de forma segura y suave.
• Ponga los soportes de la consola (“E”) en la consola. No intercambie los soportes de la consola:
están marcados con colores. Coloque cada soporte de la consola en la posición del color
correspondiente.
• Fije cada soporte de la consola con dos tornillos ("B") y arandelas elásticas ("D"). Atornille las
conexiones con la llave Allen de 6 mm (Hex).
Si es posible, pida ayuda a una segunda persona para este paso.
• Coloque la consola (“K”) boca arriba. Conecte el cable ("CC") de la consola al cable del bastidor
principal ("CM").
• Coloque los soportes montados de la consola en los dos soportes. No pince el cable.
• Fije la consola a cada soporte con un tornillo largo ("A") con una arandela ("J") y una tuerca ("G") en
cada soporte para la consola. Utilice la llave Allen ("Hex") y la llave multifunción
("Mul").
• A continuación, fije el soporte de la consola en cada soporte con un tornillo corto ("B"), una arandela
("J") y una arandela elástica ("D"). Utilice la llave Allen ("Hex").
• Inserte los dos portabotellas ("Bo") en los huecos de la consola.
