SPORTSTECH F37s - Montaje

48

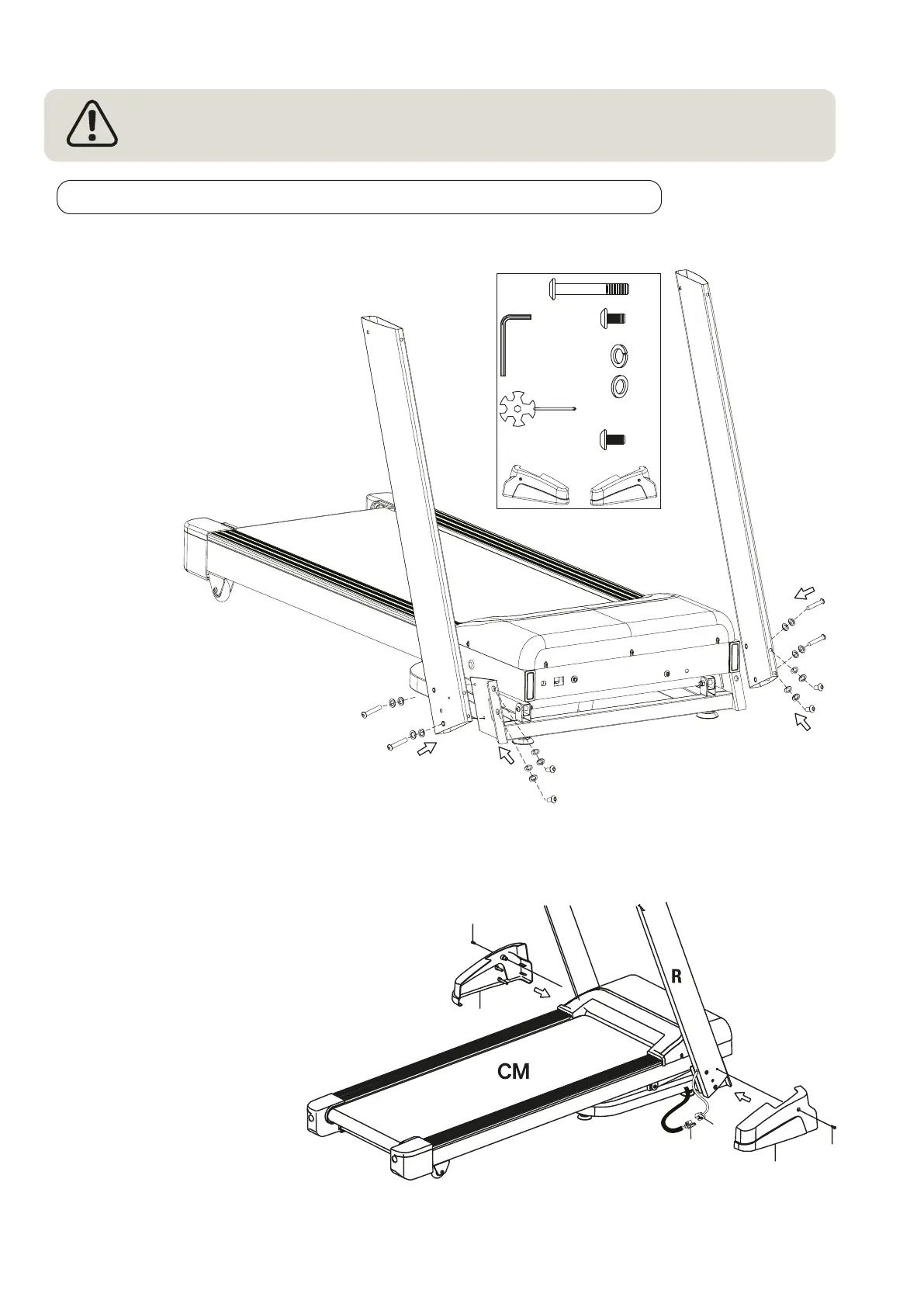

4.1 BASTIDOR BASE CON SOPORTES Y CUBIERTAS
• Apriete firmemente todas las piezas y componentes premontados!
• Compruebe que estén bien apretadas antes de cada entrenamiento!
4. Montaje
B
B
B
B
A
A
A
A
J
D
J
D
J
D
J
D
J
J
J
D
D
D
R
L
J
D
A
B
D
J
4 x
4 x
8 x
8 x
Hex
Mul
H I
C
2 x
Si es posible, pida ayuda a una segunda persona para
este paso.
• Sostenga el soporte derecho ("R") con el
lado plano en la placa de sujeción
de la parte inferior del bastidor
base para que todos los orificios
del soporte y la placa de sujeción
coincidan.
• Prepárese para atornillar: Deslice
una arandela (“J”) y un aro elástico
(“D”) sobre cuatro tornillos largos
(“A”) y cuatro tornillos cortos (“B”),
respectivamente.
• Fije el
soporte
con dos
tornillos
largos
y dos
cortos con sus
respectivos aros y
arandelas: atorníllelos con la
llave Allen de 6 mm (Hex) .
• Repita estos tres pasos para el
soporte izquierdo ("L").
• Compruebe que los tornillos
estén bien fijados.
• Libere el nudo que hace que el cable sobresalga en la
parte inferior del soporte derecho. Evite que el cable
se deslice en el soporte.
• Conecte el conector hembra ("X2") del cable del
soporte derecho ("R") al conector macho ("X1")
del cable del bastidor principal ("CM") para
que el cierre encaje en su lugar.
• Introduzca con cuidado el conector y un trozo
del tubo protector a través del agujero del
soporte.
• Coloque las cubiertas ("H"
e "I") en la parte inferior
de los soportes. Fije las
cubiertas con un tornillo
de estrella ("C"). Utilice la
llave multifunción ("Mul").
H
I
C
C
X1
X2
