SPORTSTECH F37s - Zusammenbau

7
DE
DE
Wenn möglich, lassen Sie sich bei diesem
Schritt durch eine zweite Person
helfen.

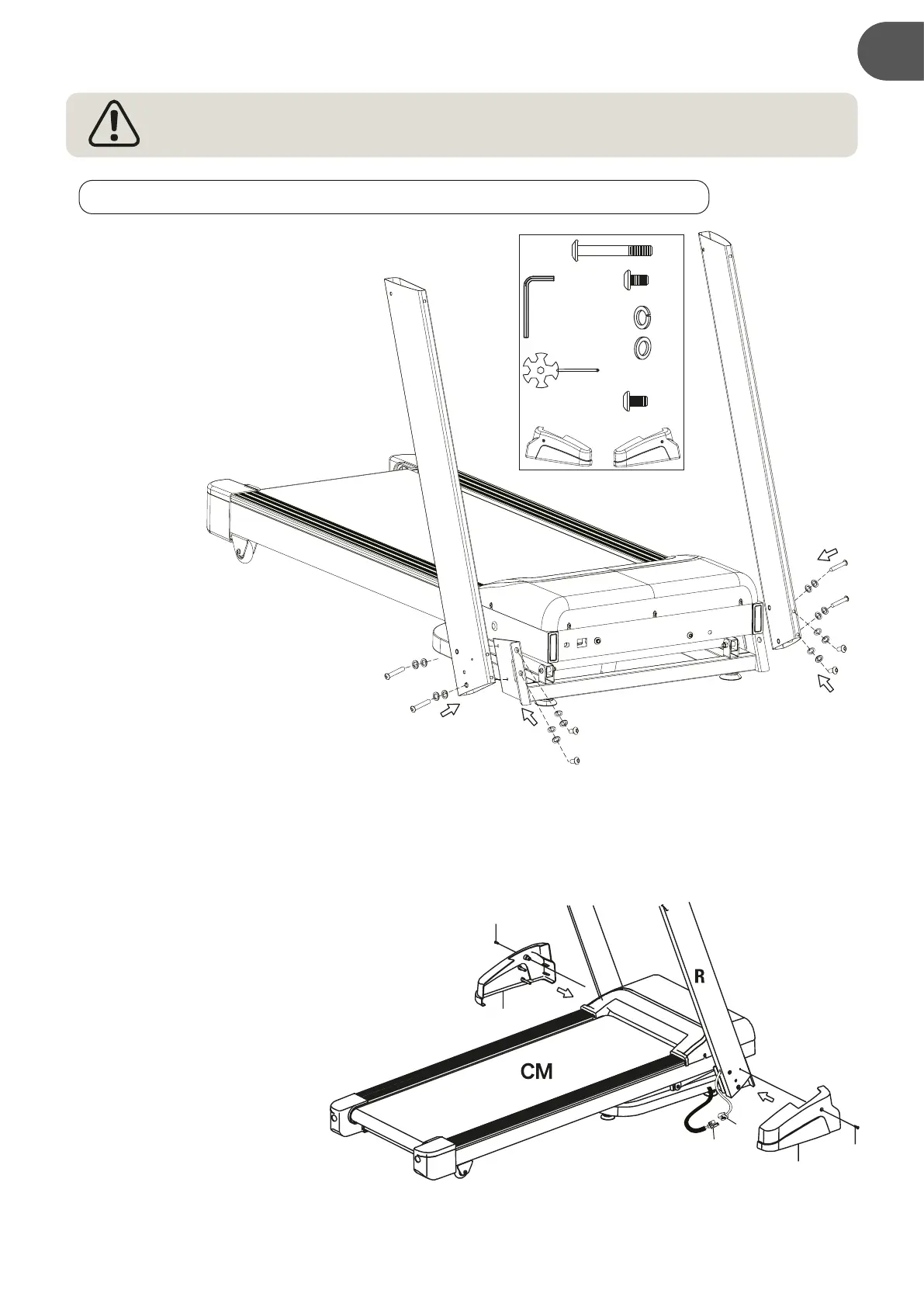

• Halten Sie die rechte Stütze
(‚R‘) mit der flachen Seite
an das Halteblech unten am
Grundrahmen, so dass alle
Bohrungslöcher in Stütze und
Halteblech übereinstimmen.
• Bereiten Sie die Schraubverbindungen
vor: Schieben Sie auf
vier lange
Schrauben
(‚A‘) und
vier kurze
Schrauben
(‚B‘) jeweils
zuerst eine
Unterlegscheibe (‚J‘)
und einen Federring (‚D‘).
• Befestigen Sie die Stütze mit
je zwei langen und zwei kurzen
Schraubverbindungen: Drehen
Sie die Schraubverbindungen
mit einem 6-mm-Inbusschlüssel
(Hex) ein.
• Wiederholen Sie diese drei Unterschritte für die linke
Stütze ( ‚ L‘).
• Prüfen Sie die Festheit der Schraubverbindungen.
• Öffnen Sie den Knoten, mit dem das Kabel unten aus der
rechten Stütze ragt. Vermeiden Sie, dass das
Kabel in die Stütze rutscht.
• Verbinden Sie die Steckbuchse (‚X2‘) des
Kabels der rechten Stütze (‚R‘).mit dem Stecker
(‚X1‘) des Kabels aus dem Hauptrahmen
(‚CM‘), so dass der Verschluss einrastet.
• Schieben Sie die Steckverbindung und ein
Stück des Schutzschlauchs vorsichtig
durch die Bohrung in die Stütze.
• Setzen Sie die
Abdeckungen (‚H‘
und ‚I‘) unten auf die
Stützen. Befestigen Sie
die Abdeckungen mit
je einer Kreuzschraube
(‚C‘). Verwenden Sie den
Multifunktionsschlüssel
(‚Mul‘).
4.1 GRUNDRAHMEN MIT STÜTZEN & ABDECKUNGEN
• Alle Einzelteile und vormontierten Teile fest anziehen!
• Kontrollieren Sie die Festheit vor jeder Trainingseinheit erneut!
4. Zusammenbau
B
B
B
B
A
A
A
A
J
D
J
D
J
D
J
D
J
J
J
D
D
D
R
L
J
D
A
B
D
J
4 x
4 x
8 x
8 x
Hex
Mul
H I
C
2 x
H
I
C
C
X1
X2
