4.2 KONSOLENKLAMMERN VORBEREITEN
4.3 KONSOLE BEFESTIGEN UND VERBINDEN
B
D
E
4 x
4 x
2 x
Hex
B
E
D
E
B
D
K

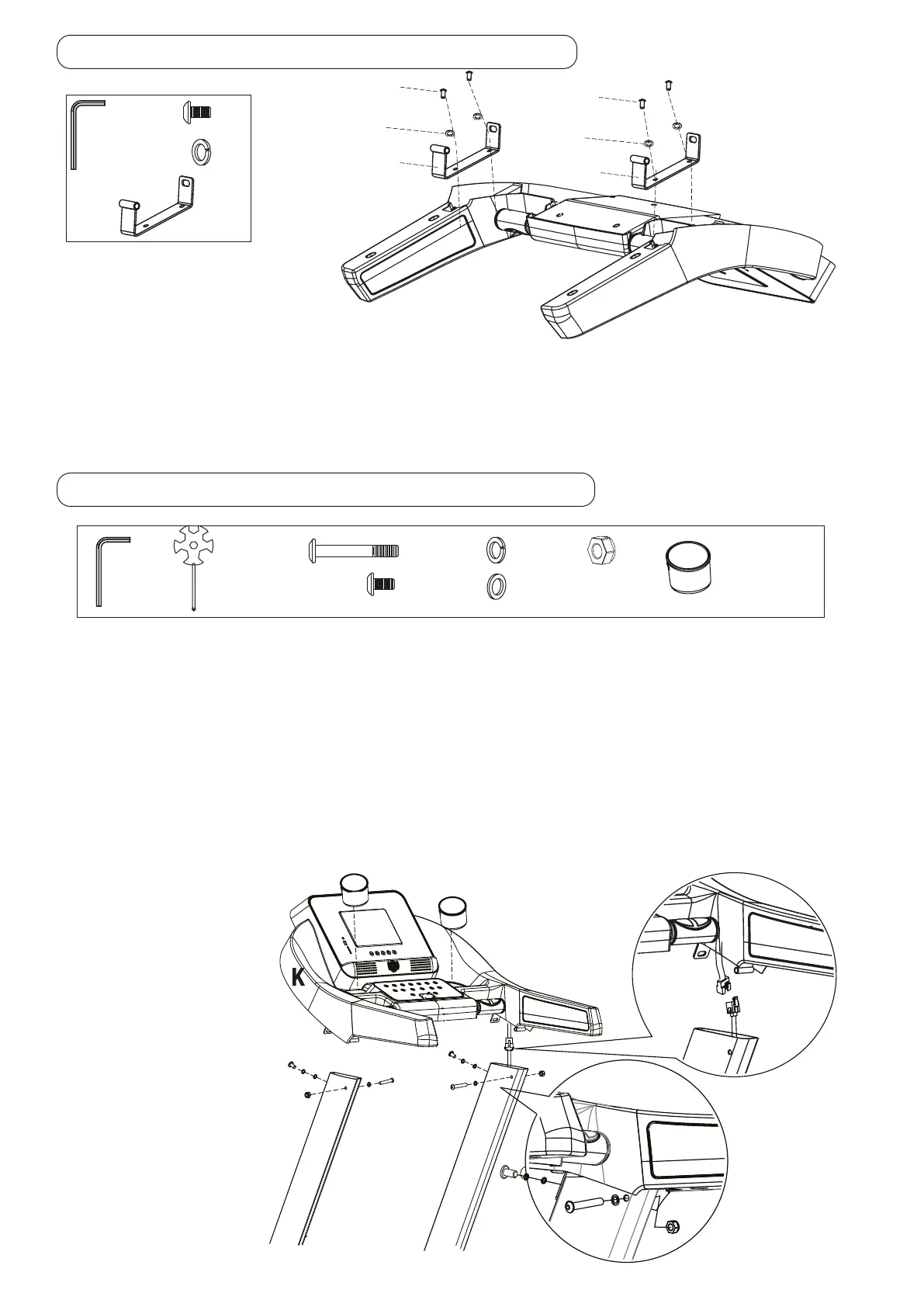

• Drehen Sie die Konsolen-Baugruppe (‚K‘) auf den Kopf (wie
im Bild gezeigt) und legen SIe sicher und weich ab.
• Setzen Sie die Klammern (‚E‘) in die Konsole ein. Klammern nicht vertauschen: Sie sind farbig
markiert. Bringen Sie jede Klammer an die Position mit der entsprechenden Farbmarkierung in der
Konsole.
• Befestigen Sie jede Klammer mit je zwei Schrauben (‚B‘) und Federringen (‚D‘). Drehen Sie die
Schraubverbindungen mit einem 6-mm-Inbusschlüssel (Hex) ein.
Wenn möglich, lassen Sie sich bei diesem Schritt durch eine zweite Person helfen.
• Drehen Sie die Konsole (‚K‘) in die normale Ausrichtung. Verbinden Sie das Kabel ('CC') der Konsole mit
dem Kabel vom Hauptrahmen ('CM').
• Setzen Sie die montierten Klammern der Konsole in die beiden Stützen. Hierbei das Kabel nicht
einklemmen.
• Befestigen Sie die Konsole auf jeder Stütze mit je einer langen Schraubverbindung an jeder Klammer
(lange Schraube ('A'), Unterlegscheibe ('J'), Mutter ('G')). Verwenden Sie den Inbusschlüssel ('Hex') und
den Multifunktionsschlüssel ('Mul').
• Befestigen Sie dann die Konsolenhalterung auf jeder Stütze mit je einer kurzen Schraubverbindung
an jeder Klammer (kurze Schraube ('B'), Unterlegscheibe ('J') und Federring ('D')). Verwenden Sie den
Inbusschlüssel ('Hex').
• Setzen Sie die beiden
Flaschenhalter ('Bo') in
die Aussparungen der
Konsole ein.
• Prüfen Sie die
Festheit der
Schraubverbindungen.
Das Gerät ist nun
einsatzbereit.
