SPORTSTECH F37s - Instructions de Montage

68
4.1 CADRE AVEC BARRES DE SUPPORT ET CACHES
• Serrez bien toutes les pièces détachées et préassemblées !
• Vérifiez le serrage avant chaque séance d'entraînement !
4. Instructions de montage
B
B
B
B
A
A
A
A
J
D
J
D
J
D
J
D
J
J
J
D
D
D
R
L
J
D
A
B
D
J
4 x
4 x
8 x
8 x
Hex
Mul
H I
C
2 x
Si possible, demandez de l'aide à une deuxième personne
pour cette étape.

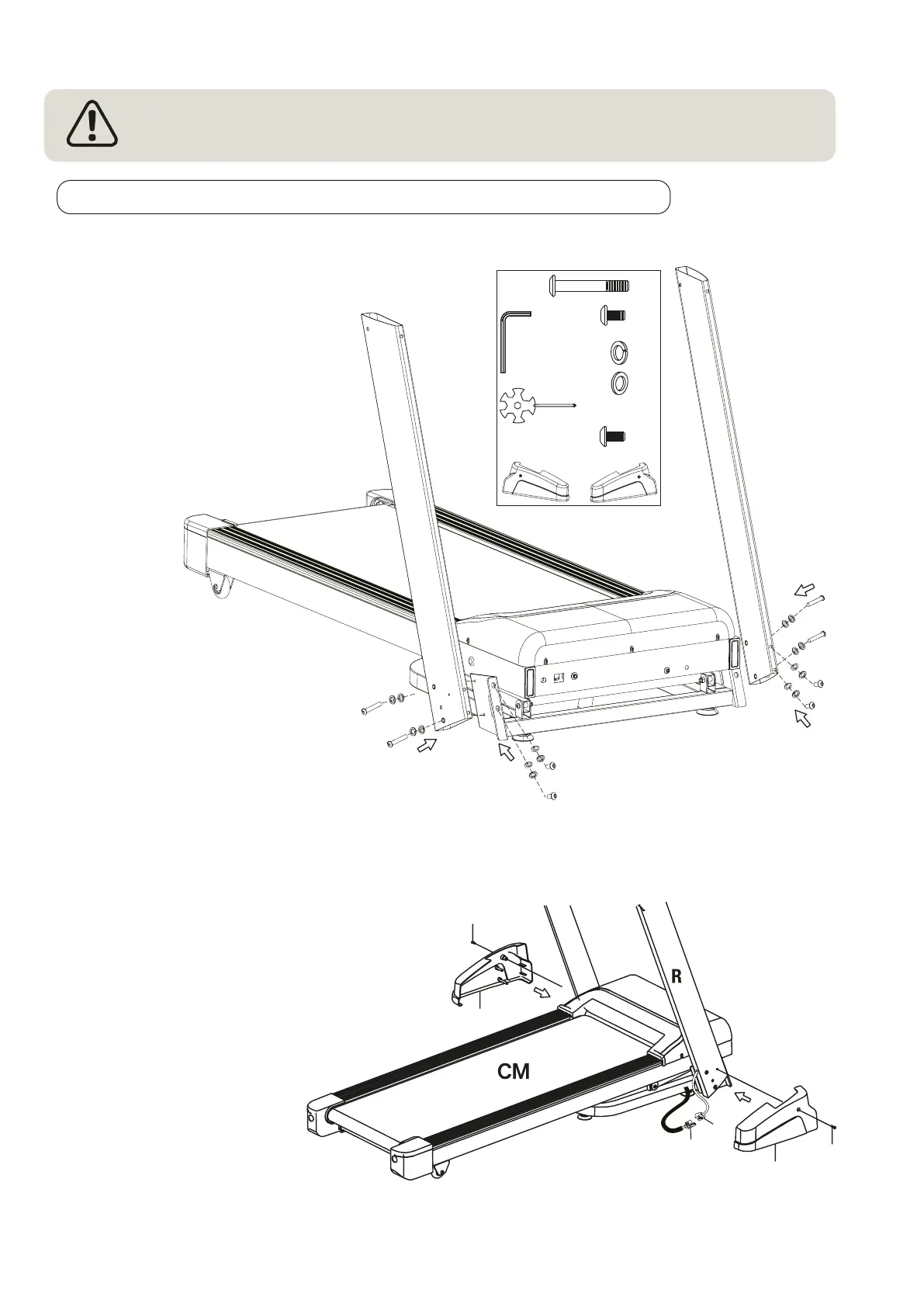

• Tenez la barre de support droite ('R') avec
le côté plat contre la plaque de
support située en bas du cadre - de
sorte que tous les trous de vis de la
barre de support et de la plaque de
support sont alignés.
• Préparez les vis : Placez d'abord
une rondelle ('J') et une rondelle
ressort ('D') sur chacune des quatre
vis longues ('A') et des quatre vis
courtes ('B').
• Fixez la
barre de
retenue
avec deux
vis longues
et deux vis
courtes : Serrez les
vis à l'aide d'une clé Allen
de 6 mm (Hex).
• Répétez ces trois opérations
pour la barre de support gauche
('L').
• Vérifiez le serrage des vis.
• Détachez le nœud du câble qui sort du bas de la barre de
support droite. Veillez à ce que le câble ne rentre pas dans
la barre de support.
• Connectez la fiche femelle ('X2') du câble de la
barre de support ('R') à la fiche mâle ('X1') du
cadre ('CM'). Vérifiez que les deux sont bien
emboîtées entre elles.
• Enfoncez doucement la connexion et une
partie du tuyau de protection dans le trou de
vis de la barre de support.
• Placez les caches ('H' et 'I') sur
l'extrémité inférieure des barres
de support.
• Fixez chacun des caches
avec une vis cruciforme
('C'). Servez-vous de la clé
multifonction ('Mul').
H
I
C
C
X1
X2
