SPORTSTECH F37s - Page 89

89
DE
IT

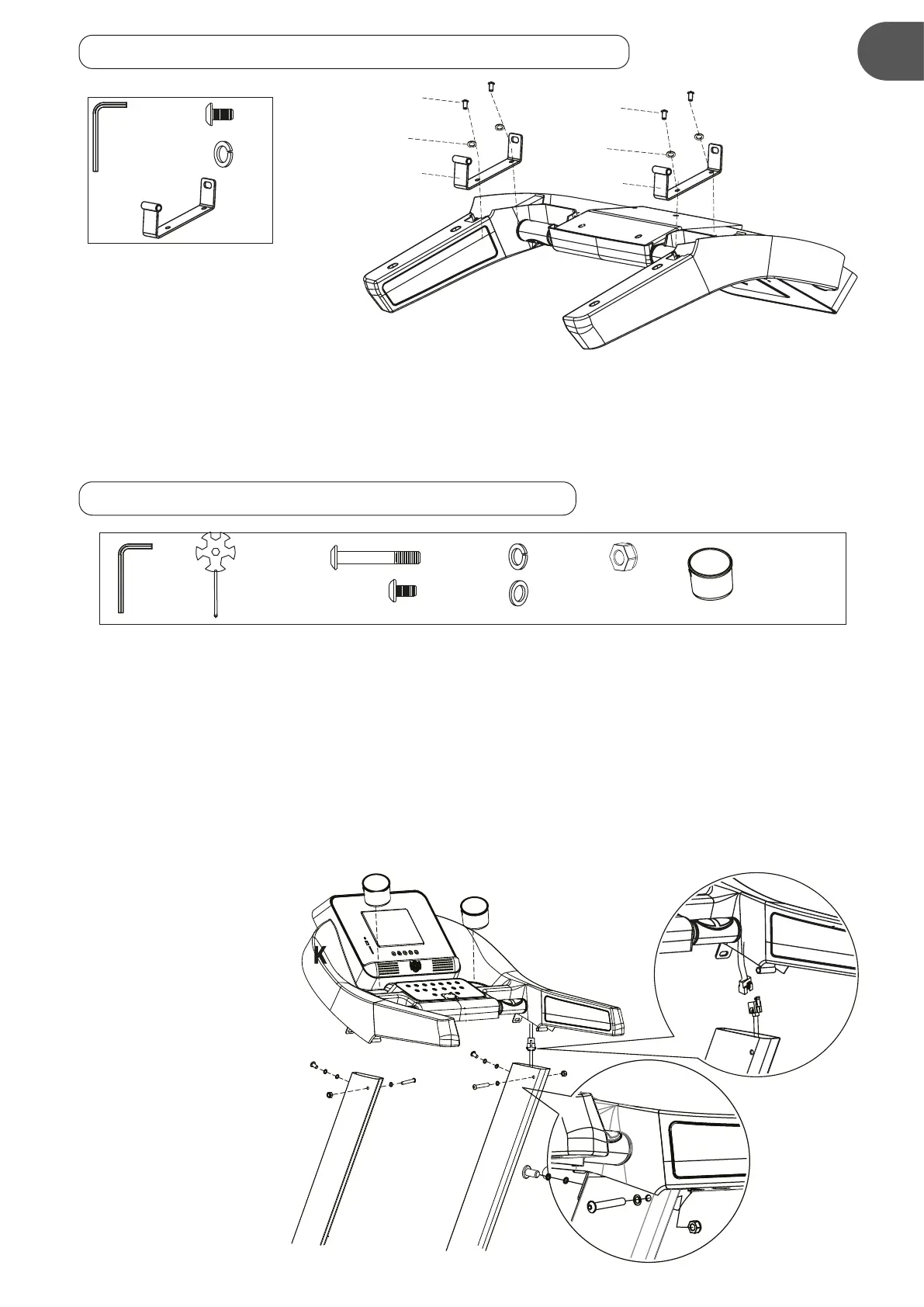

4.2 PREPARARE LE STAFFE DELLA CONSOLE
4.3 FISSARE E COLLEGARE LA CONSOLE
B
D
E
4 x
4 x
2 x
Hex
B
E
D
E
B
D
• Capovolgere il gruppo della console ("K") (come mostrato
nell'immagine) e appoggiarlo in modo sicuro e delicato.
• Inserire le staffe di adesione ("E") nella console. Non confondere le staffe: sono contrassegnate dal
colore. Posizionare ogni staffa nella posizione corrispondente alla marcatura del colore della console.
• Fissare ogni morsetto di incollaggio con due viti ('B') e rondelle elastiche ('D') ciascuna. Avvitare i
collegamenti a vite con una chiave a brugola da 6 mm (Hex).
Se è possibile, fatevi aiutare da una seconda persona in questa fase.
• Girare la console ("K") con l'orientamento normale. Collegare il cavo ('CC') dalla console al cavo del
telaio principale ('CM').
• Inserire le staffe montate della console nei due supporti. Non schiacciate il cavo durante questa
manovra.
• Fissare la staffa su ogni supporto con una vite lunga su ogni staffa (vite lunga ('A'), rondella ('J'), dado
('G')). Utilizzare la chiave a brugola ("Hex") e la chiave multifunzione ("Mul").
• Fissare quindi il supporto della staffa su ogni supporto con una vite corta su ogni staffa (vite corta
('B'), rondella ('J') e rondella elastica ('D')). Utilizzare la chiave a brugola ("Hex").
• Inserire i due portabottiglie ('Bo') negli incavi della console.
• Controllare la tenuta
dei collegamenti a
vite. A questo punto
l'apparecchio è pronto
per l'uso.
4 x
4 x
8 x
8 x
Hex
Mul
A
B
D
J
2 x
F
Bo
B
D
J
J
J
A
A
G
G
B
D
J
G
A
B
Cu
Cu
R
R
CC
CM
K
