Instructions de montage
05

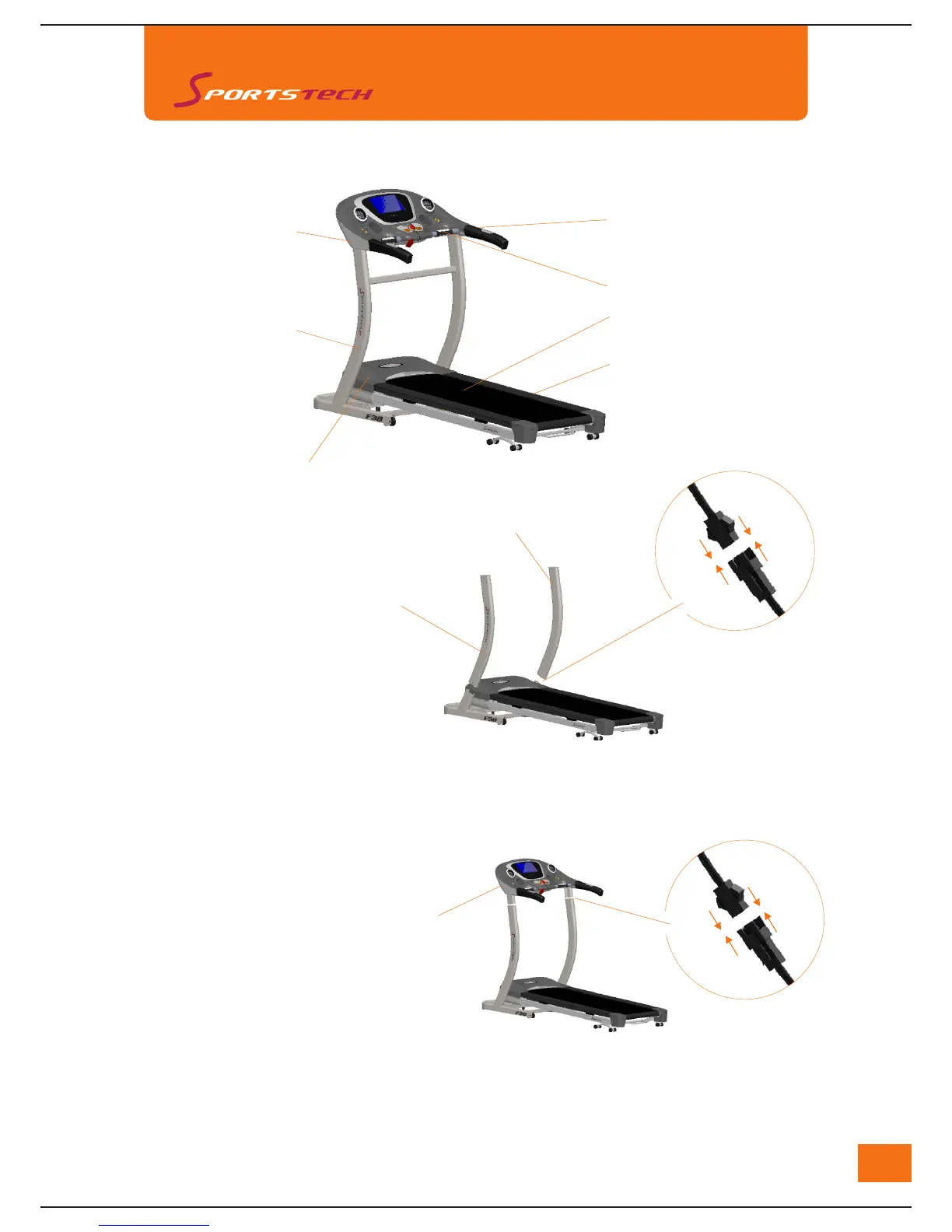

Console
console
Piliers de la console
Barre de maintien
Rail latéral
Pilier droit de la console
Emplacement de connexion
du câble
Emplacement de connexion du câble
Pilier gauche de la console
Couvercle moteur
Capteur cardiaque
Courroie de course
Étape N°1
Fixez la console sur le châssis principal
Étape N°2
Fixez la console sur les piliers
A
: Branchez le câble de rallonge avec le câble MLI. Le câble doit passer par le pilier droit de la console.
B: Fixez les deux piliers de la console sur le châssis inférieur à l'aide des vis M8*15 x 6pcs et des
rondelles x 6 pcs
(Note : Ne serrez pas les vis)
A : Branchez le câble de la console avec le câble de rallonge
B : Fixez la console sur les piliers à l'aide des vis M8*15 x 6pcs et des rondelles x 6pcs
(Note : Ne serrez pas les vis)
