SPORTSTECH F38 - Instrucciones de Ensamblaje

Página

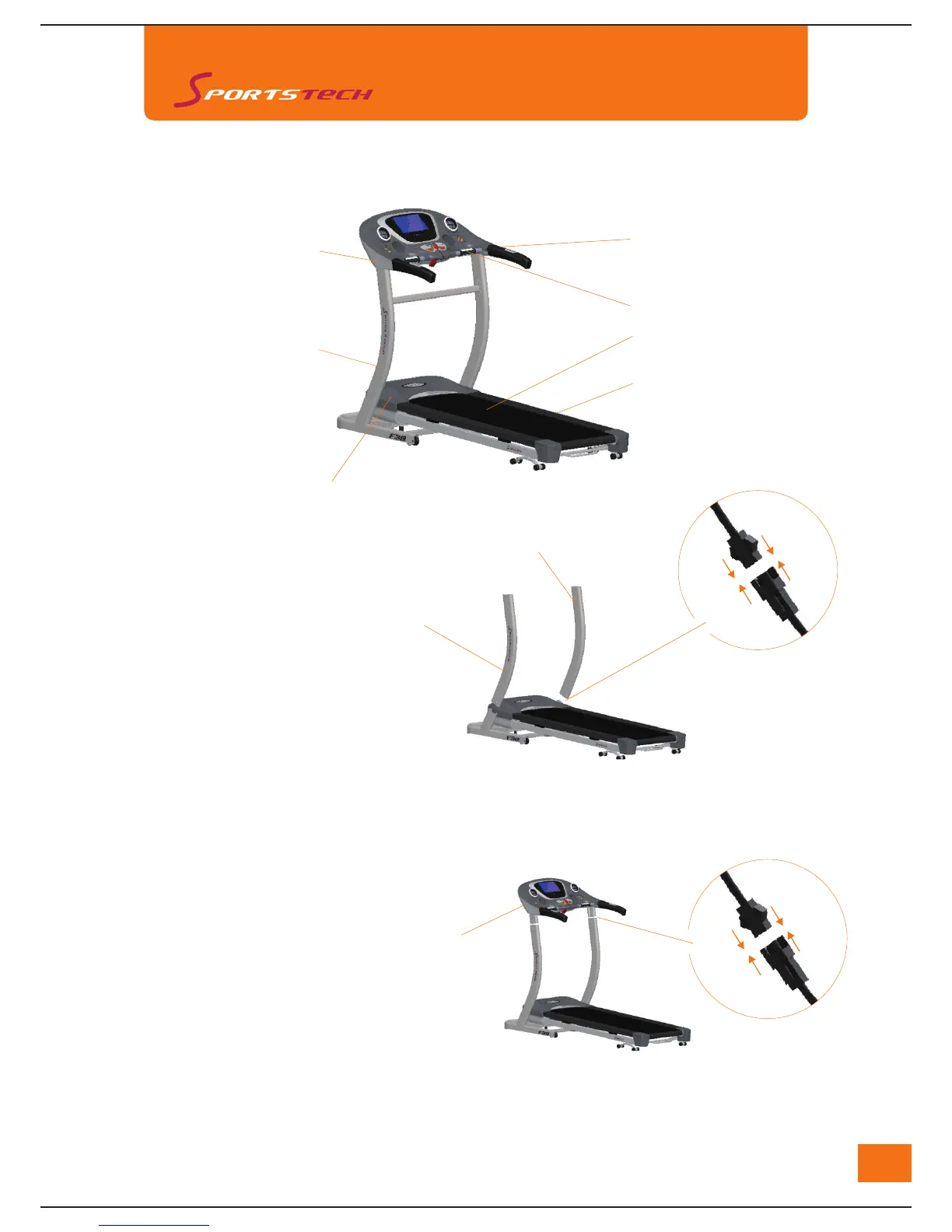

Instrucciones de ensamblaje
05
Consola
Manillar
Sensor de pulso
Poste de la consola
Cinta
Borde
Tapa del motor
Poste derecho de la consola
Poste izquierdo de la consola
Punto para la conexión de cables
Punto para la conexión de cables
Consola
Paso 1
Fije los postes de la consola en la estructura principal
A: Conecte el cable de extensión con el cable de conexión PWM. El cable debe pasar por el poste derecho de la consola.
B: Asegure ambos postes de la consola en la estructura inferior con tornillos M8*15 x 6pzs y arandelas x 6pzs
(Nota: No ajuste los tornillos)
Paso 2
Fije la consola en los postes
A: Conecte el cable de la consola con el cable de extensión
B: Asegure la consola en los postes con tornillos M8*15 x 6pzs y arandelas x 6pzs
(Nota: No ajuste los tornillos)
