Knurled Edge Chainring Nut
Installation
Montering af klingebolt med riflet
kant
Montarea piuliei cu muchie
zimuită pentru foi pedaliere
Montaż radełkowanej nakrętki
koła zębatego łańcucha
Montáž matice převodníku
srýhovaným okrajem
Τοποθέτηση παξιαδιού δακτυλίου
δίσκου ε διάστικτη άκρη

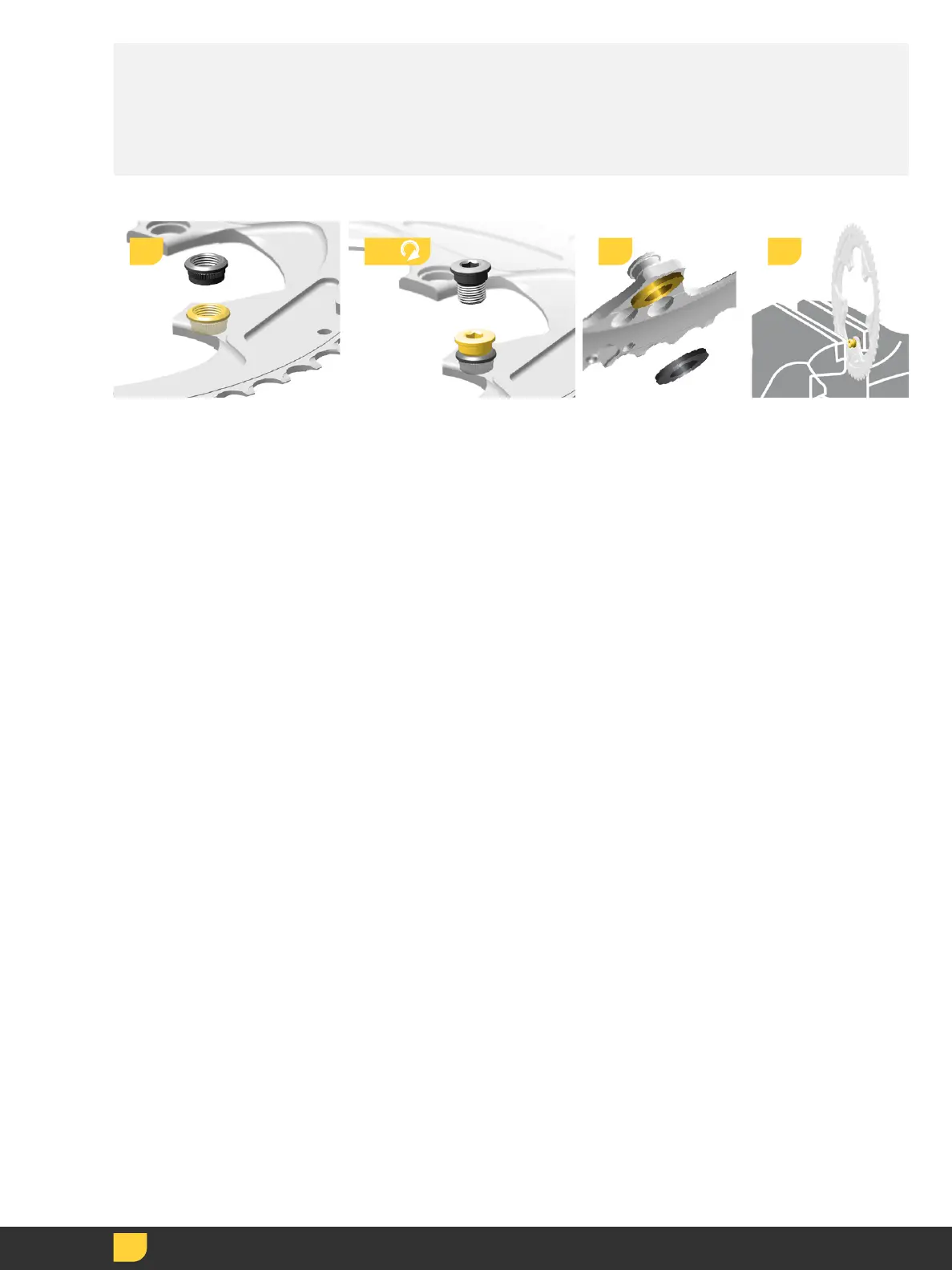

Hidden bolt cranksets only: Align the
knurled edge chainring nut and bolt,
chainring, and washer in a bench vise so the
chainring is vertical. Tighten the bench vise
until the top of the knurled edge chainring
nut is seated in the chainring.
Kun kranksæt med skjult bolt: Ret
klingebolten med riflet kant, klingen og
spændskiven ind i en skruetvinge, så
klingen er lodret. Stram skruetvingen, indtil
toppen af klingebolten med riflet kant sidder
fast i klingen.
Numai la pedalierele cu șurub îngropat:
Aliniai piulia zimată, urubul, foaia
pedalieră i aiba într-o menghină, astfel
încât foaia pedalieră să fie verticală.
Strângei-le în menghină până când partea
de sus a piuliei se aează în foaia pedalieră.
Dotyczy tylko zespołów korbowych
zukrytą śrubą: Zsynchronizuj położenie
w imadle radełkowanej nakrętki i śruby
tarczy łańcuchowej, tarczy łańcuchowej
oraz podkładki w taki sposób, że tarcza
łańcuchowa znajduje się w pozycji pionowej.
Zaciskaj imadło do momentu, w którym
górna część radełkowanej nakrętki tarczy
łańcuchowej zostanie osadzona w tarczy.
Pouze pro kliky se zakrytým šroubem: Ve
svěráku vyrovnejte matici s vroubkovaným
okrajem, šroub, převodník i podložku
tak, aby převodník byl ve svislé poloze.
Utažením svěráku zajistěte dosednutí
horního lemu matice s vroubkovaným
okrajem na plochu převodníku.
Μόνο για δισκοβραχίονες με κρυφό
μπουλόνι: Ευθυγραίστε το παξιάδι
και πουλόνι του δακτυλίου ε διάστικτη
άκρη, το δακτύλιο και τη ροδέλα σε
έγγενη πάγκου έτσι ώστε ο δακτύλιο να
είναι κάθετο. Σφίξτε τη έγγενη πάγκου
έχρι το πάνω έρο του παξιαδιού του
δακτυλίου ε διάστικτη άκρη να εδράζεται
έσα στο δακτύλιο.
