6.1 STM32H7x7I-EVAL Evaluation board layout

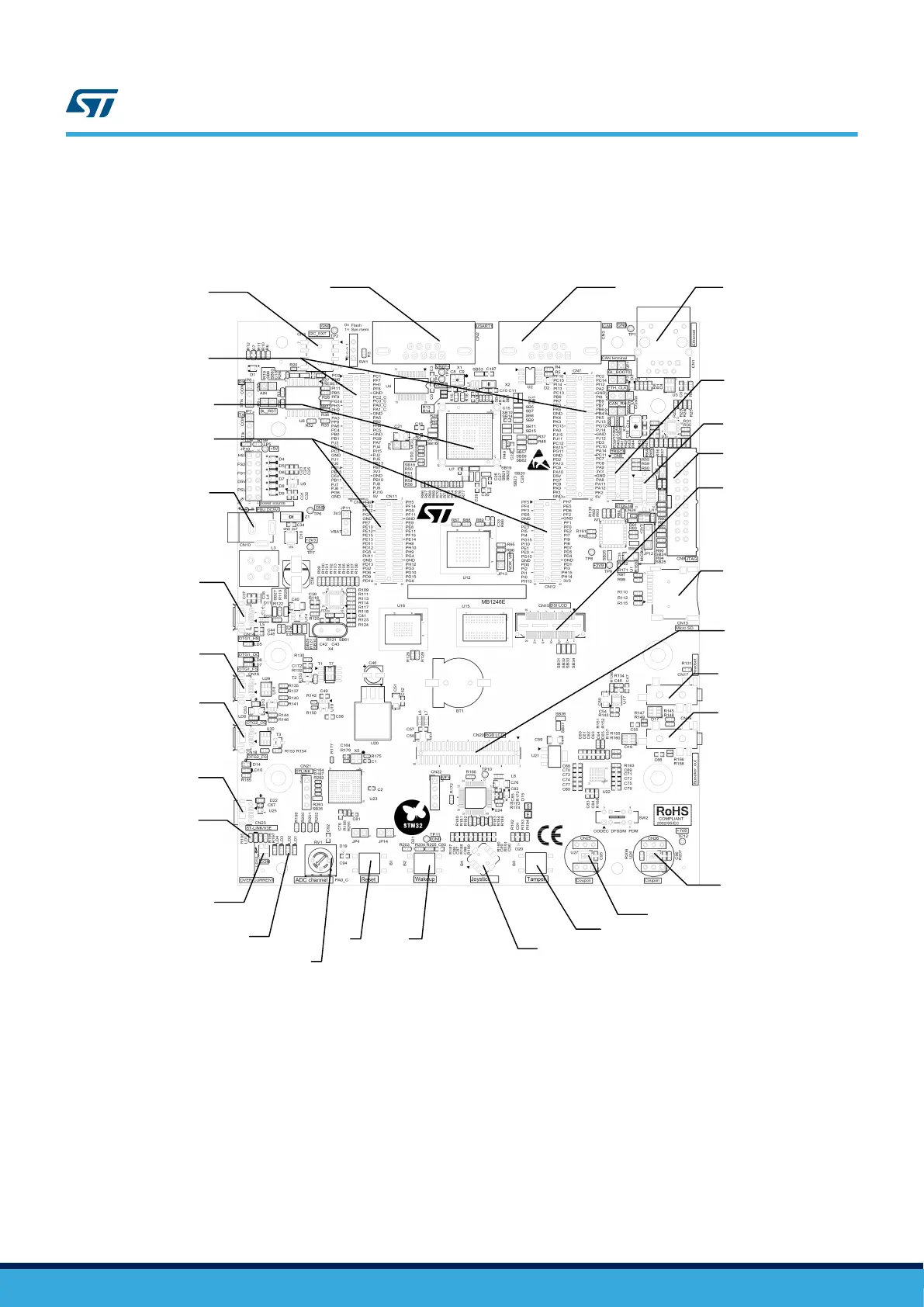

Figure 3. STM32H7x7I-EVAL Evaluation board (top side)
CN4
I2C extension
connector
CN2
USART1
CN3
FDCAN
U27 (CN25)
Left Digital
Microphone
(Coupon
connectors)
B3
Tamper
Button
B4
Joystick
B2
Wakeup
Button
B1
Reset
Button
RV1
Potentiometer
4 colors
LEDs
LD12
ST-LINK/V3E
COM LED
CN23
ST-LINK/V3E
USB
CN18
USB OTG2
FS
CN16
USB OTG1 FS
CN14
USB OTG1
HS
CN10
Power jack
CN11,CN12
Memory header
U7
STM32H7xxI
CN6,CN7
Extension
header
CN1
Ethernet RJ45
Connector
CN8
ETM TRACE
CN24
STDC14
CN9
JTAG/SWD
CN15
LCD Connector
CN13
MicroSD card
CN20
LCD Connector
CN17
Headset
Audio jack
CN19
Speaker out
jack
LD11
STLINK-V3E
Power
overcurrent
Alarm
U26 (CN26)
Right Digital
Microphone
(Coupon
connectors)
UM2525
STM32H7x7I-EVAL Evaluation board layout
UM2525 - Rev 3
page 8/69
