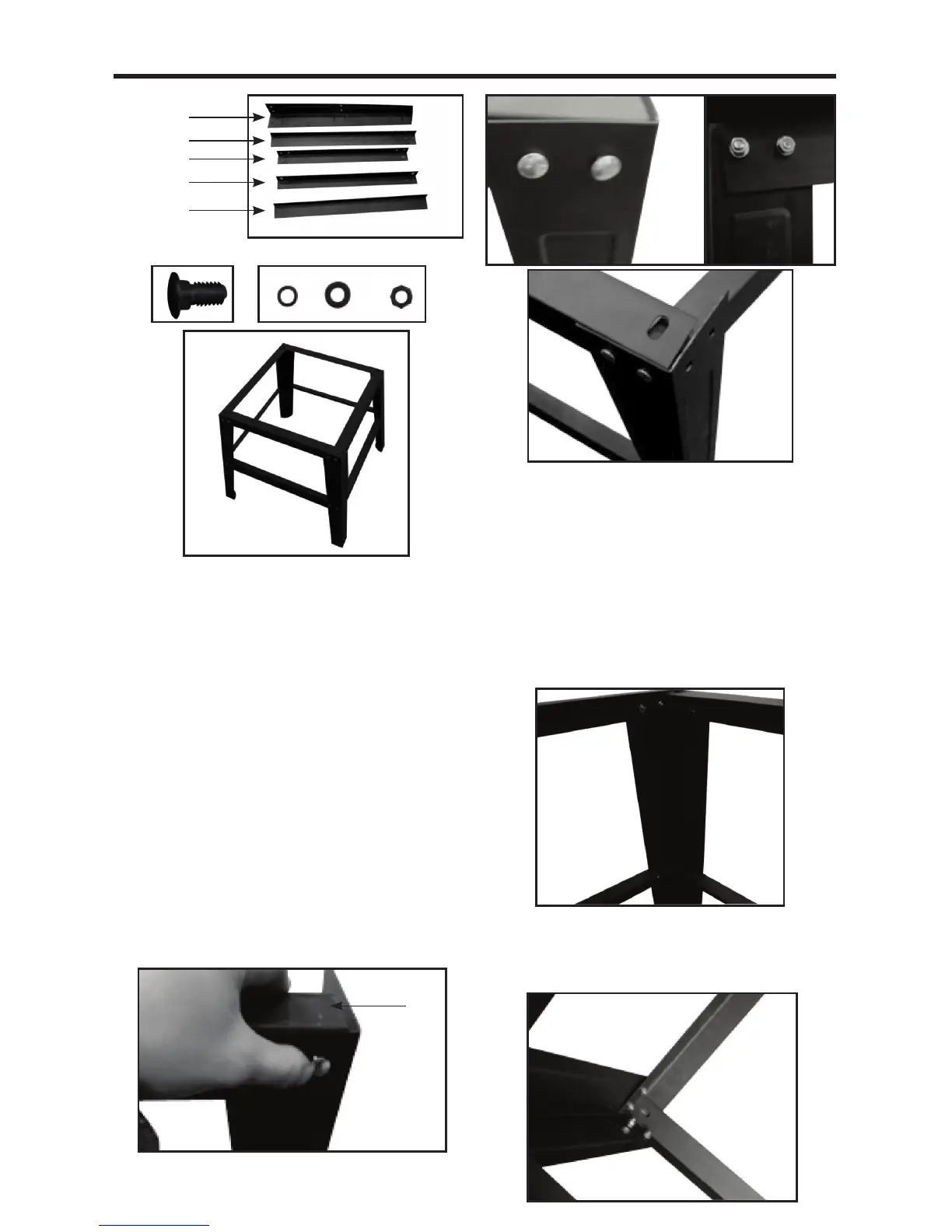

2. Monte as pernas da base
Paso 1
Selecione as seguintes partes:
2 x Parte 1
1 x Parte 3
1 x Parte 5
Coloque as partes juntas como mostrado na Fig.
B1, B2 e B3. Isto se realiza melhor, simplesmente
colocando as partes soltas, juntas no chão. Tendo
todas as partes colocadas corretamente, comece o
processo de montagem.
Alinhe os orifícios e fixe com os parafusos sextavados
(a) como mostrado na Fig. B1.
NÂO aperte completamente os parafusos, porcas e
roldanas neste ponto. Apertar com o dedo será suficiente.
Paso 2
Repita o Passo 1 com a finalidade de que haja dois
marcos montados.
Paso 3
Selecione as seguintes partes:
2 x Parte 2
2 x Parte 4
Estas formarão as travessas entre os marcos montados
anteriormente. Coloque as partes planas no chão. Una
a parte mais comprida (2) e fixe-a ao marco no centro
das colunas. Observe que a Parte 2 deve ser colocada
como mostrado na Fig.B4. Una a Parte 4 (travessa, na
parte superior) com a parte superior do marco. Observe que
a Parte 4 deve ser colocada como mostrado na Fig. B4.
Paso 4
Agora coloque e una as extremidades da parte superior
e centre os suportes do marco com ao mesmo. Certifique-se de
que os suportes estejam colocados como mostrado na Fig. B5.
