20 • PORTUGUÊS
B6
C1
b
b
C2
D1
D2
Ranhuras Orifícios de posicionamento trabalho
Nível de bloqueio
3 2 1
D3
c
d
Paso 5
Quando estiver satisfeito com a montagem do marco,
aperte completamente TODOS os parafusos sextavados.

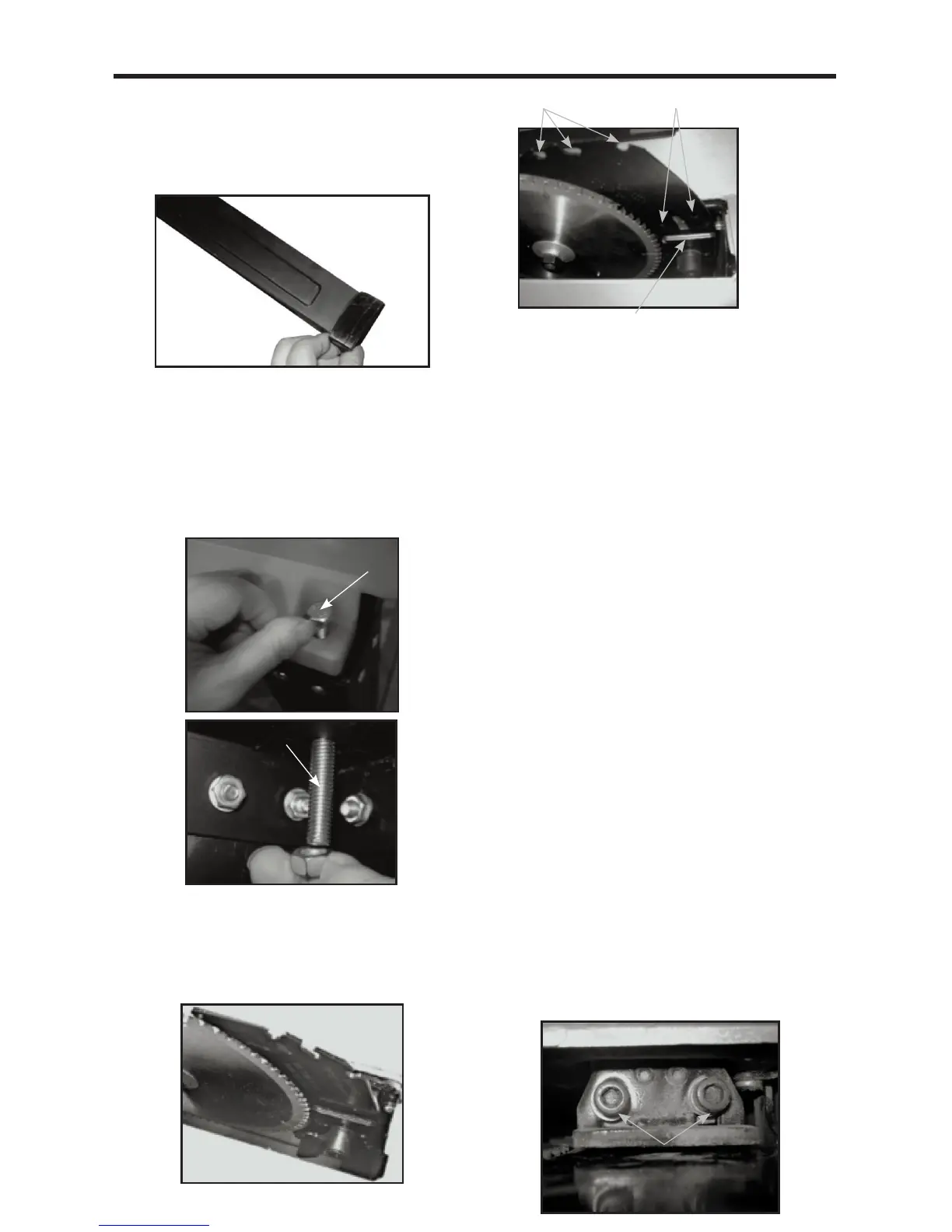

Finalmente, monte os 4 pés de borracha na parte
inferior de cada uma das pernas (consulte a Fig. B6).
Adaptar a serra de bancada no suporte
(consulte a FIG. C1, C2)
Há quatro orifícios para montagem na base da serra 4 que
correspondem aos orifícios de montagem, estão localizados
no plano superior do suporte. Coloque a serra de bancada
no suporte, faça coincidir os orifícios da base da serra com
os orifícios do suporte e fixe-os com 4 parafusos sextavados
(b) fornecidos. Aperte completamente.
Ajuste a lâmina separadora (FIG. D1-D3)
A lâmina separadora (3) tem duas posições: posição de
armazenamento (Fig. D1) e posição de trabalho (Fig. D2).
Quando desembalar a lâmina separadora esta estará na
posição de armazenamento.
Para colocar a lâmina separadora na posição de
trabalho:
a. Retire a placa de garganta da lâmina.
b. Alce a lâmina até a posição mais alta, girando no
sentido contrário dos ponteiros do relógio. Ajuste
o chanfro a 0°. Certifique-se de que o chanfro esteja
hermeticamente fixado.
c. Libere a lâmina separadora fixando a alavanca
puxando-a para cima.
d. Puxe a lâmina separadora para acima para a
posição de trabalho. Os dois orifícios da posição de
trabalho devem ficar alinhados com as duas cavilhas
no dispositivo.
e. Fixe a lâmina separadora empurrando para baixo a
alavanca de travamento da lâmina separadora.
Nota: Certifique-se de que a lâmina separadora
esteja completamente fixa.
f. Coloque novamente a placa de garganta da lâmina.
Ajustar a lâmina separadora para que fique na
posição de armazenamento:
Repita os passos a, a, c, descritos anteriormente e deslize a
lâmina separadora para baixo para que fique na posição
de armazenamento. Fixe a alavanca de bloqueio da lâmina
separadora. Baixe a lâmina à posição mais baixa. A lâmina
separadora deve estar debaixo da bancada da serra.
Para ajustar a altura da lâmina separadora (Fig. D3)
Solte as duas porcas (c). Ajuste as duas porcas (d)
para certificar-se de que a lâmina separadora esteja
aproximadamente a 1/8” (3 mm) sobre as extremidades da
lâmina. Aperte as duas porcas (c).

Stanley STST1825 Specifications

General

Idle speed (max)	4800 RPM
Cutting depth (45º)	56 mm
Cutting depth (90º)	76 mm
Diamond disc	-
Saw blade type	Single blade
Product color	Black, Grey, Yellow

Weight and Dimensions

Depth	505 mm
Width	530 mm
Height	580 mm
