PORTUGUÊS • 21

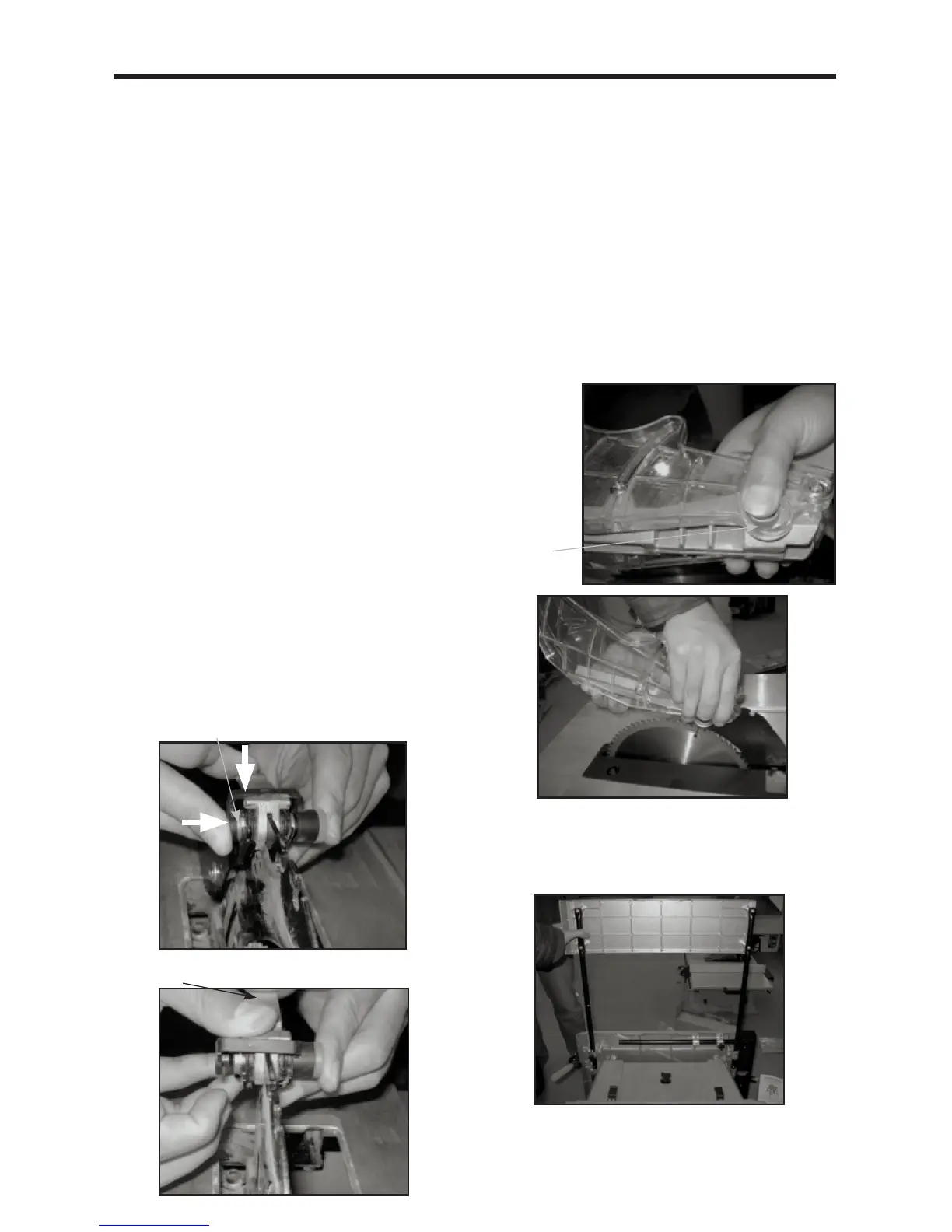

F1
Tampa de plástico
Nível
F2
G1
Botão para
cima
G2
H1
Para ajustar o alinhamento da lâmina separadora
A lâmina separadora deve estar ALINHADA com a lâmina da
serra. Solte as duas porcas (c) e alinhe a lâmina separadora
com a lâmina da serra. Depois de alinhar, sustente a lâmina
separadora. Para evitar lesões pessoais, sempre desligue a
serra da fonte de energia antes de realizar quaisquer ajustes.
Instalar os travamentos contragolpes (Fig. F1 e F2)
Nota: A lâmina separadora (3) deve estar na posição de
trabalho para instalar a montagem dos travamentos
contragolpe.
1. Alce a lâmina até a posição mais alta e ajuste o
chanfro a 0°. Certifique-se de que o chanfro esteja
hermeticamente fixado.
2. Coloque a montagem do travamento contragolpe
sobre a Ranhura do “orifício chave” (1) (Fig. D2) na
lâmina separadora (3). Pressione a tampa de plástico
na cavilha de travamento na direção mostrada na
Fig. F1. Gire a alavanca para baixo e certifique-se de
que a cavilha de travamento encaixe completamente
na ranhura (1).
3. Libere a tampa plástica para poder fixá-la na
montagem. Certifique-se de que não haja nenhum
movimento na montagem do travamento contragolpe.
Para desinstalar a montagem do travamento contragolpe,
pressione a tampa plástica na cavilha de travamento para
liberá-la. Gire a alavanca para baixo, puxe-a e retire a
montagem da lâmina separadora.
Instalar a coifa protetora da lâmina (Fig. G1 y G2)
1. Posicione a montagem da coifa protetora da
lâmina sobre a ranhura com forma deL” (2) na
lâmina separadora, para que a cavilha (1) encaixe
completamente na ranhura (2). Consulte a Fig. G1.
2. Coloque a montagem da coifa protetora da lâmina
para baixo, na lâmina separadora. Pressiones o
boo de travamento.
3. Deslize a montagem da coifa protetora da lâmina para
trás e empurre-a levemente para frente de para que a
cavilha do travamento encaixe completamente
na ranhura (3).
4. Libere o botão do travamento para fixar. Consulte a
Fig. G2.
Instalar a bancada de extensão e o trilho de extensão
Insira as peças de extensão nos orifícios da bancada
(Consulte a Fig. H1) e aparafuse o puxador (Consulte a
Fig. H2)

Other manuals for Stanley STST1825

Questions and Answers:

Question and Answer IconNeed help?

Do you have a question about the Stanley STST1825 and is the answer not in the manual?

Stanley STST1825 Specifications

General IconGeneral
Idle speed (max)4800 RPM
Cutting depth (45º)56 mm
Cutting depth (90º)76 mm
Diamond disc-
Saw blade typeSingle blade
Product colorBlack, Grey, Yellow
Weight and Dimensions IconWeight and Dimensions
Depth505 mm
Width530 mm
Height580 mm
