LMXP-100 FRA
30

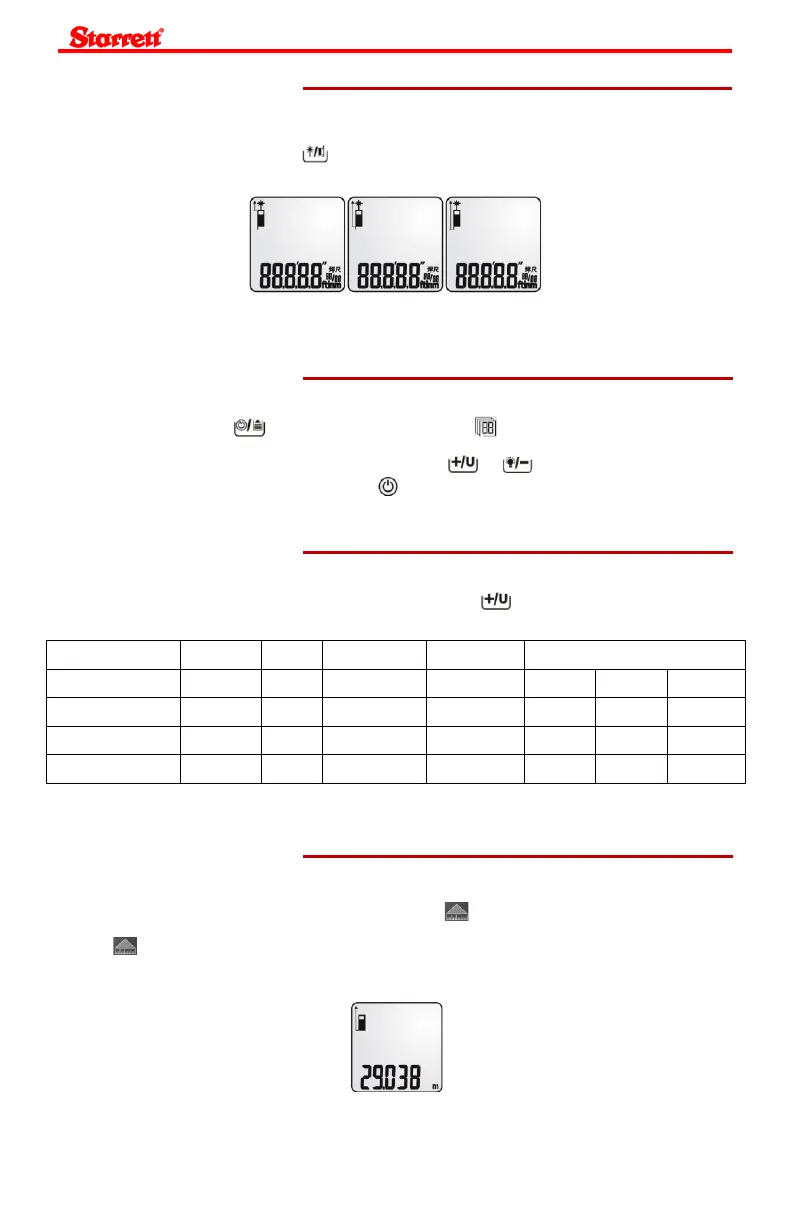

Référence de Mesure
Le LMXP-100 STARRETT permet de sélectionner la référence de mesure (frontale, postérieure ou extenseur pour
mesures à partir d’angles) comme suit :
L’appareil allumé appuyez sur la touche jusqu’à l’affichage de la fonction mesure indirecte qui devra être
sélectionnée ;
Frontale Centrale Postérieure
Figures 5 – Référence de mesure
Mémoire
Le LMXP-100 STARRETT mémorise les 20 dernières mesures réalisées. Pour les consulter, procéder comme suit :
1- Appuyer sur la touche pendant deux secondes et le symbole apparaîtra dans la partie supérieure du
cadran ;
2- Pour visualiser la mémoire souhaitée, appuyer sur les touches ou ;
3- Pour quitter cette fonction, appuyez sur la touche .
Unité de Mesure (Métrique, Pieds et Pouces)
Le LMXP-100 STARRETT peut convertir automatiquement différentes unités de mesure (métrique, pieds et pouces). Pour
modifier la configuration, suivre les instructions ci-après ; appuyer sur la touche pendant deux secondes pour changer
d’unité de mesure ;
Unités
Système
métrique
Pieds
Pouces
millésimales
Pouce
fractionnaire
Pouce fractionnaire
Affichage sur le
cadran
0.000m
0.00ft
000.00in
0'00" 1/32 in
1/32 in
1/16 in
1/8 in
Longueur
m
ft
In
0'00" 1/32
1/32 In
1/16 In
1/8 In
Surface
m²
ft²
ft²
ft²
ft²
ft²
ft²
Volume
m³
ft³
ft³
ft³
ft³
ft³
ft³
Tableau 3 – Unités de mesure
Mesure de Distance Dimple
Pour les mesures de distances simples, procédez comme suit :
1- Au cas où le laser ne serait pas allumé, appuyer sur la touche pour l’activer ;
2- Orientez le faisceau vers le local de la mesure et gardez-le immobilisé, ensuite appuyez à nouveau sur la touche
;
3- Le résultat est affiché sur le cadran.
Figure 6 – Mesure de distance simple – affichage sur le cadran
