57
734.843 | 10.48
FR
3 Conception technique du StecaGrid
3.1 Généralités
Le StecaGrid est un onduleur qui dispose d'un transformateur pour assurer la sépara-
tion galvanique des panneaux photovoltaïques et du réseau. L'onduleur a été conçu
de manière à pouvoir être installé sans problème à l'extérieur (IP65).
Le StecaGrid est commandé par des micro-contrôleurs. Ils règlent la tension des
panneaux photovoltaïques de façon à ce que les panneaux fournissent leur puissance
maximale (Maximum Power Point Tracking). Les deux entrées disposent chacune d'un
tracker MPP, ce qui vous permet de concevoir votre système en toute souplesse. À ti-
tre d'exemple, vous pouvez raccorder les panneaux solaires orientés sud-est à l'entrée
1 et les panneaux solaires orientés sud-ouest à la sortie 2 sans problème d'adaptation
et donc sans pertes de rendement. Vous pouvez également raccorder les panneaux
solaires de type A à l'entrée 1 et les panneaux solaires de type B à l'entrée 2 sans pro-
voquer de problème d'adaptation.
La plage de tension d'entrée a été sélectionnée de façon à ce que la plage de tension
nominale des panneaux PV soit comprise entre 80 V et 410 V (tension à vide max.
450 V). L'onduleur peut fonctionner avec un courant d'entrée maximal de 8 A par
entrée. Si les deux entrées de l'onduleur sont commutées en parallèle, l'onduleur
fonctionnera avec des courants de 16 A maximum. La fonction du tracker MPP est de
vérifier que les courants d'entrée n'excèdent jamais le courant maximal admissible.
Les entrées négatives de l’onduleur StecaGrid 2010+ sont reliées au potentiel PE via
une résistance de 100 kohms et disposent ainsi d’une mise à la terre fonctionnelle.
Ce dispositif permet d‘exploiter des panneaux amorphes et micromorphes à couche
mince sur un onduleur StecaGrid 2010+ sans avoir recours à une mise à la terre
externe supplémentaire. En raison de la résistance placée entre les entrées négatives
et le conducteur de protection PE, il est possible en principe de réaliser également
une mise à la terre externe des entrées positives. Toutefois, un fonctionnement sûr de
la connexion PV- au conducteur PE ne peut plus être assuré à cet emplacement. Par
ailleurs, il convient d‘envisager un faible déficit de rendement à cet égard.
La nuit, l'onduleur minimise l'utilisation de l'électronique en se mettant au mode
Sleep. L'onduleur est protégé contre une exploitation en îlotage.
3.2 Le principe maître-esclave
Le StecaGrid fonctionne selon le principe maître-esclave. Ce principe permet de
réunir plusieurs fonctions dans l'onduleur maître (onduleur A dans l'illustration).
Les onduleurs ne disposant pas de ces fonctions sont appelés onduleurs esclaves
(onduleurs B et C dans l'illustration). Les paramètres régionaux se règlent à partir
de l'onduleur maître.
L'éventuelle fonction ENS s'est réglée par le maître pour tous les onduleurs.
En outre, c'est le maître qui enregistre, entre autres, les données de l'onduleur
maître et des onduleurs esclaves. Grâce à cette centralisation des fonctions, il
est possible de fabriquer les onduleurs esclaves à un prix plus avantageux et de
manière plus compacte. Deux onduleurs esclaves StecaGrid peuvent se raccorder
à un onduleur maître StecaGrid. Tous les types d'onduleurs maîtres StecaGrid
peuvent être combinés avec tous les types d'onduleurs esclaves StecaGrid (au
maximum deux esclaves par maître). La combinaison d'appareils maîtres et
esclaves permet d'obtenir un maximum de souplesse lors de la configuration :
grâce aux combinaisons maître-esclaves, il est possible d'atteindre des tailles de
système entre 1 600 Wc et 7 000 Wc.* Pour les tailles de systèmes supérieures à
7 000 Wc, plusieurs combinaisons de maître et d'esclaves peuvent intervenir.
* avec un rapport de dimensionnement de 0,8 à 1,25 et à supposer que la tension et le courant du système soient situés
à l'intérieur de la plage de travail de l'onduleur.
Vous trouverez le programme de configuration à l'adresse Internet
www.stecasolar.com.
3.3 Refroidissement
L'onduleur dégage sa chaleur par l'intermédiaire d'un dissipateur thermique.
Grâce à la grande surface du profil de refroidissement, l'onduleur est en mesure
de fonctionner par des températures ambiantes de –25 °C à +60 °C.
AVERTISSEMENT
Risque lié à la chaleur !
La température de la surface du couvercle en aluminium peut dépasser 70 °C.

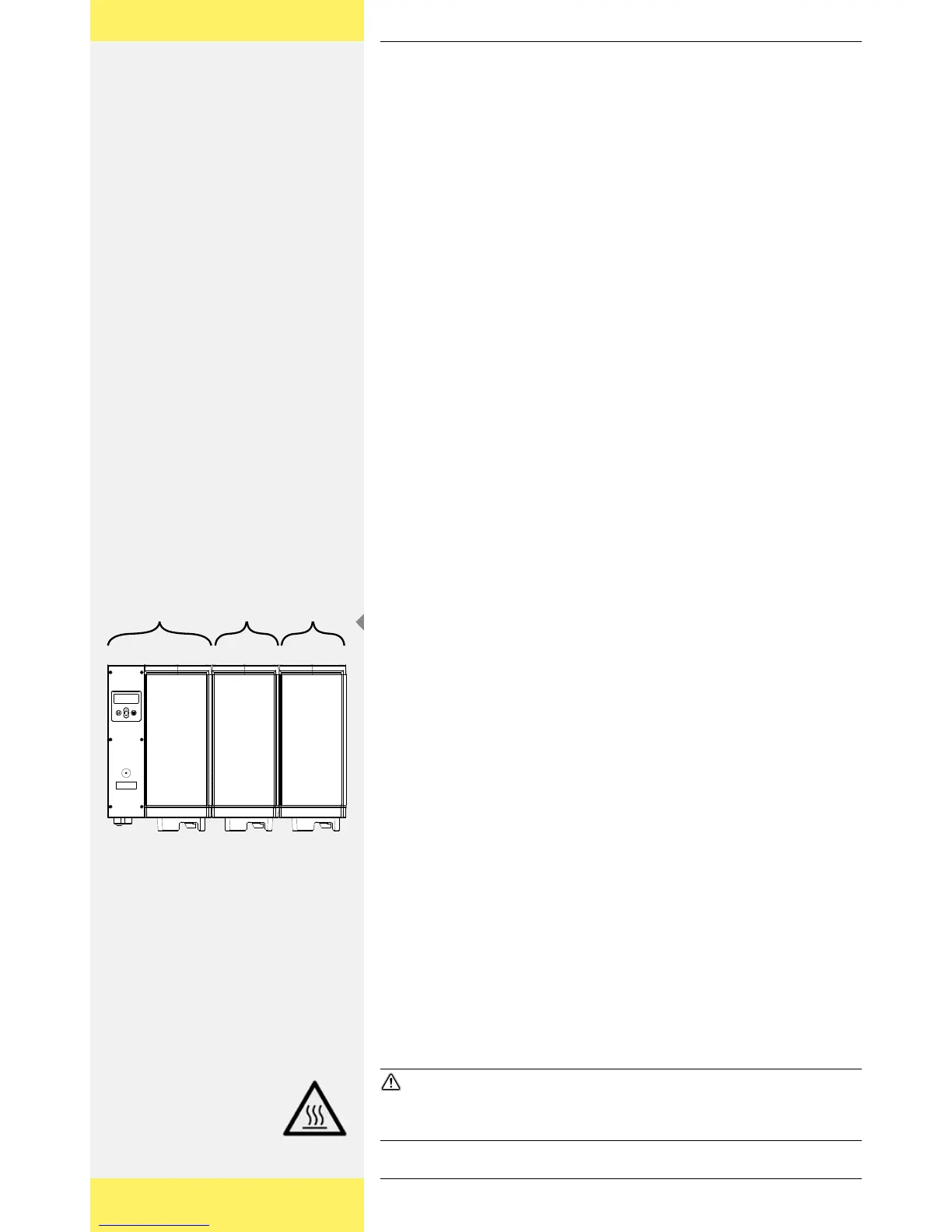

X A B C
Maître
X) Unité de contrôle
A) Onduleur A
B) Onduleur B
C) Onduleur C
Esclave Esclave
