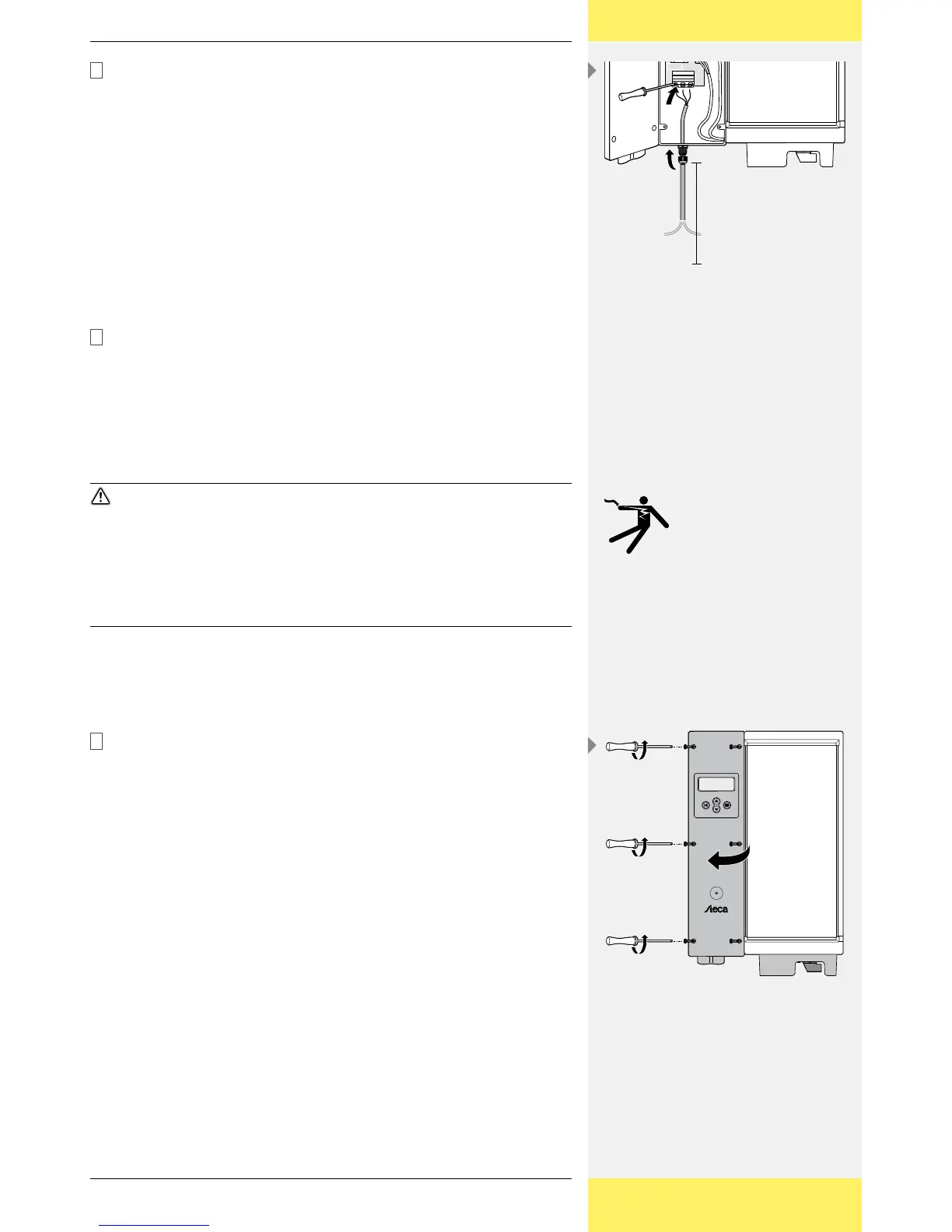

Raccordez le câble réseau (AC Output - Sortie AC) aux 3 bornes à ressorts
WAGO par le passage de câble muni d'un écrou d'accouplement. L’extré-
mité du fil électrique doit être isolée de 8 mm au minimum. Si un câble de
raccordement flexible est utilisé, il est alors nécessaire de sertir un embout.
L‘extrémité du fil doit être insérée dans la borne WAGO ouverte. Puis, sa
fixation correcte doit être vérifiée. Le cheminement du câble secteur doit
être conforme aux indications du croquis ci-contre.
Assurez-vous que le câble de phase, neutre et de mise à la terre soient rac-
cordés à l'emplacement correct [inscription : Line-Neutral-PE]. Serrez bien
(à la main) l'écrou d'accouplement pour garantir une décharge de traction
suffisante du câble. En cas d'utilisation non conforme des outils, l'endom-
magement de l'écrou d'accouplement n'est pas exclus.
4.5 Raccordement (AC) d'un ou de plusieurs onduleurs
esclaves
AVERTISSEMENT
Danger de mort par électrocution !
Déconnectez les onduleurs du réseau lors des travaux sur l'installation solaire.
Assurez-vous qu'il soit impossible de reconnecter l'alimentation électrique par
inadvertance.
Raccordez d'abord les unités esclaves, puis les panneaux photovoltaïques, avant
de brancher la tension du réseau.
Si les onduleurs esclaves sont installés en même temps que l'onduleur maître,
le côté AC est encore hors tension. Si les unités esclaves ne sont pas installées
en même temps que l'onduleur maître mais plus tard, déconnectez d'abord la
tension AC.
Ensuite, dévissez le couvercle de la boîte de jonction de l'onduleur maître et
ouvrez le clapet.
min. 15 cm
2
3
1
FR
