5 Betrieb des StecaGrid
5.1 Betriebs- und Störungsanzeige mittels einer LED
Auf der Vorderseite der Steuereinheit ist eine LED angebracht, die den Betriebs-
zustand des/der Wechselrichter(s) angibt. Beim Starten leuchtet die LED gedimmt
grün. Das Starten beginnt mit einer Reihe von Überprüfungsschritten (die einige
Sekunden in Anspruch nehmen). Wenn die Leistung der Solarmodule hoch ge-
nug ist, wird der Wechselrichter auf den ‚aktiven Modus’ schalten. Bei geringer
Einstrahlung kann es vorkommen, dass die Solarmodule nicht genügend Leis-
tung erzeugen, um sie in das Stromnetz einzuspeisen.
Auf dem Display erscheint dann die Meldung: ‘Standby’ – Ruhezustand.
Eine Übersicht über die anderen Meldungen und den entsprechenden LED-Status
finden Sie in Tabelle 1.
LED-Status System Status Erklärung, Verweise
Grün – gedimmt Sleep Mode – Schlafbetrieb Das System ist auf Energiesparbetrieb
geschaltet (Nachtausschaltung).
Grün Active Mode – Normalbetrieb Das System läuft (normaler Betriebszu-
stand)
Grün – blinkend
Standby Mode – Ruhebetrieb Das System kann Energie liefern.
Rot – blinkend
Partial active – Teilstörung Es liegt ein Fehler an einem der Wech-
selrichter vor (die anderen liefern noch
Energie). Die Fehlermeldung kann über
das Display aufgerufen werden.
Rot Error – Fehler Der Wechselrichter hat einen Fehler
(es wird keine Energie geliefert). Die
Fehlermeldung kann über das Display
aufgerufen werden.
Off Aus Es ist keine Netzspannung vorhanden.
Tabelle 1: Eine Übersicht über die Meldungen der LEDs
Das Hauptmenü
Das Display dient sowohl für die Vorgabe von (neuen) Einstellungen als auch für
die Anzeige von Systemdaten.

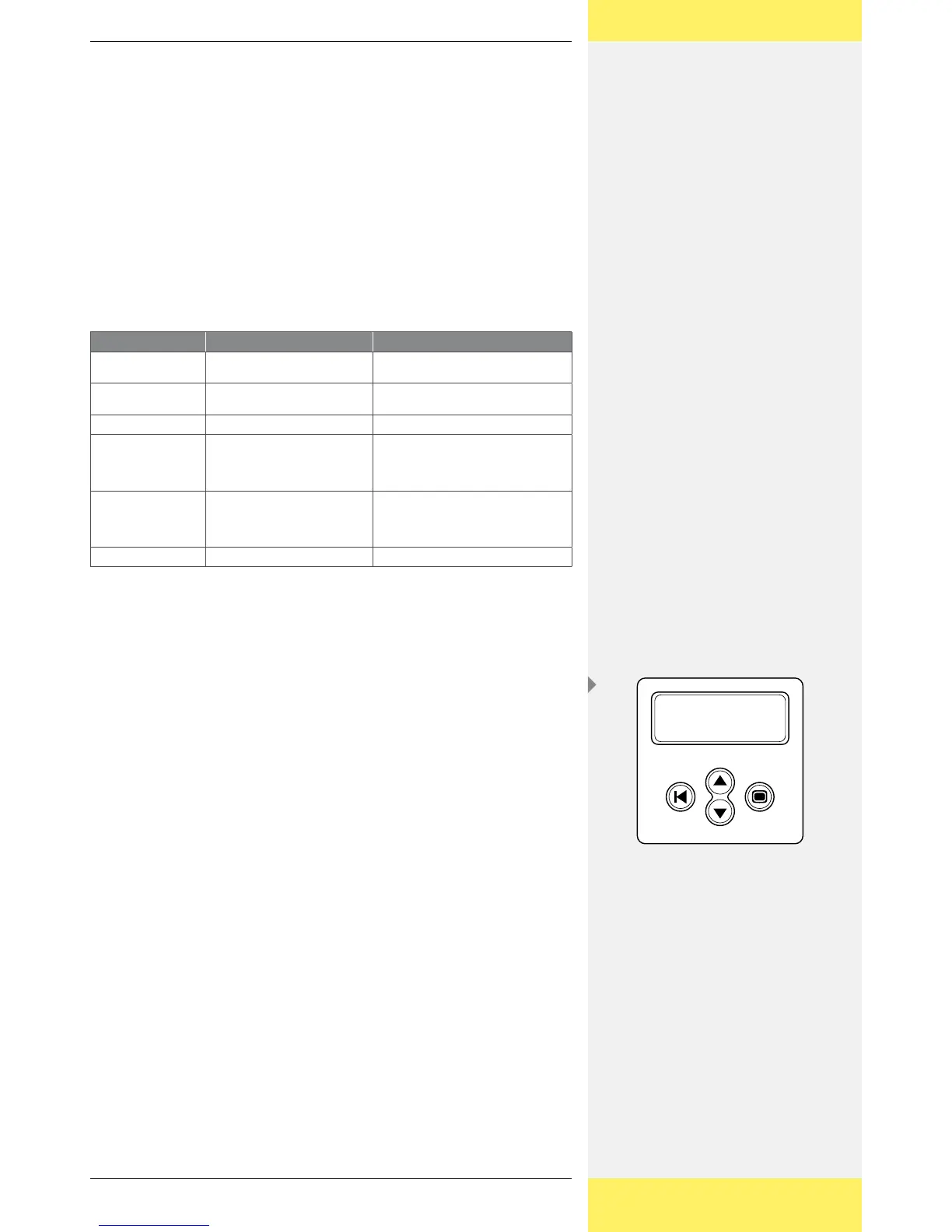

Navigation auf dem Display
Taste (A) Escape:
Mit dieser Taste können Sie von den einzelnen Menü-Positionen zum
Hauptmenü zurückkehren und das Setup-Menü verlassen.
Taste (B) und (C) Pfeiltasten Aufwärts und Abwärts:
Mit diesen Tasten können Sie die einzelnen Menü-Positionen durchlau-
fen oder Einstellungen im Setup-Menü vornehmen.
Taste (D) Enter:
Mit dieser Taste begeben Sie sich auf eine andere Menü-Ebene oder
bestätigen Sie eine Wahlmöglichkeit im Setup-Menü.
Je nach eingestelltem Benutzer-Profil können durch Betätigen der Aufwärts- bzw.
Abwärts-Taste 9 Menüs angewählt werden.
Dabei können Benutzer-Profile auf 3 Niveaus eingestellt werden.
Basis [Untermenü: 1-2-5]
Fortgeschritten [Untermenü: 1-2-3-5]
Service [Untermenü: 1-2-3-4-5]
•
•
•
DE
A D
B
C
