5 Fonctionnement du StecaGrid
5.1 Affichage de service et de dysfonctionnement au
moyen d'une DEL
Sur le devant de l'unité de commande se trouve une DEL qui indique l'état de ser-
vice de ou des onduleurs. Au démarrage, la DEL s'allume en vert tamisé. Le dé-
marrage commence par une série d'opérations de contrôle (qui durent quelques
secondes). Quand la puissance des panneaux photovoltaïques est suffisamment
élevée, l'onduleur bascule sur le « mode actif ». En présence d'un faible rayonne-
ment solaire, il est possible que les panneaux photovoltaïques ne génèrent pas
assez de puissance pour l'injecter dans le réseau électrique.
L'écran affiche alors le message : « Standby » – Mode veille.
Vous trouverez l'ensemble des autres messages et de l'état correspondant de la
DEL au tableau 1.
Etat de la DEL Etat du système Explication, références
Vert – tamisé Sleep Mode – Mode sommeil Le système est en mode d'économie
d'énergie (déconnexion la nuit).
Vert Active Mode – Mode de service
normal
Le système est en marche (état de service
normal)
Vert – clignotant
Standby Mode – Mode de veille Le système peut fournir de l'énergie.
Rouge – clignotant
Partial active – Dysfonctionnement
partiel
L'un des onduleurs présente un dysfonc-
tionnement (les autres fournissent encore
de l'énergie). Le message d'erreur peut
être interrogé sur l'écran.
Rouge Error – Erreur Il y a une erreur dans l'onduleur (pas de
fourniture d'énergie). Le message d'erreur
peut être interrogé sur l'écran.
Off Arrêt Pas de tension de réseau.
Tableau 1 : aperçu des messages des DELs
Menu principal
L'écran sert aussi bien à déterminer de (nouvelles) configurations qu'à afficher les
données du système.

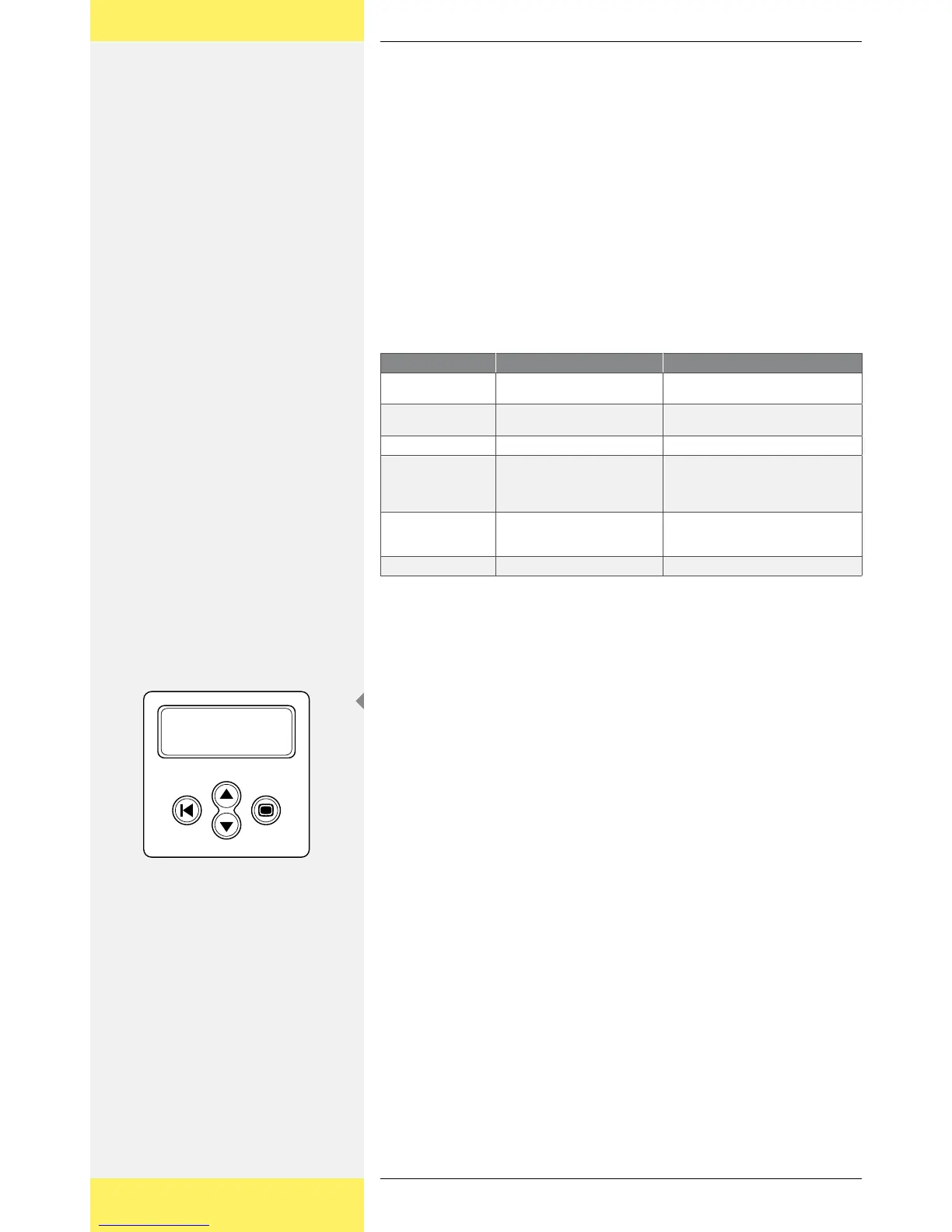

Navigation sur l'écran
Touche (A) Escape :
Cette touche permet de retourner au menu principal à partir des diffé-
rentes positions du menu et de quitter le menu d'installation Setup.
Touches (B) et (C) Touches fléchées vers le haut et vers le bas :
Ces touches permettent de passer par les différentes positions du menu
ou de réaliser les configurations dans le menu Setup.
Touche (D) Enter :
Cette touche permet de vous rendre à un autre niveau du menu ou de
confirmer une sélection dans le menu Setup.
Selon le profil de l'utilisateur programmé, il est possible de sélectionner 9 menus
en appuyant sur les touches vers le haut ou vers le bas.
Les profils de l'utilisateur peuvent être réglés sur 3 niveaux.
Base [Sous-menu : 1-2-5]
Avancé [Sous-menu : 1-2-3-5]
Service [Sous-menu : 1-2-3-4-5]
Selon les options déterminées, les sous-menus 7 et 8 viennent encore se rajouter.
Cette structure de menu permet à l'utilisateur d'interroger toutes les données
nécessaires.
Vous trouverez ci-dessous un aperçu de toutes les fonctions avec une courte
description. Dans le tableau, un chiffre est inscrit dans la colonne de gauche.
Ce chiffre se trouve également en haut à droite de l'écran et indique le lieu et
