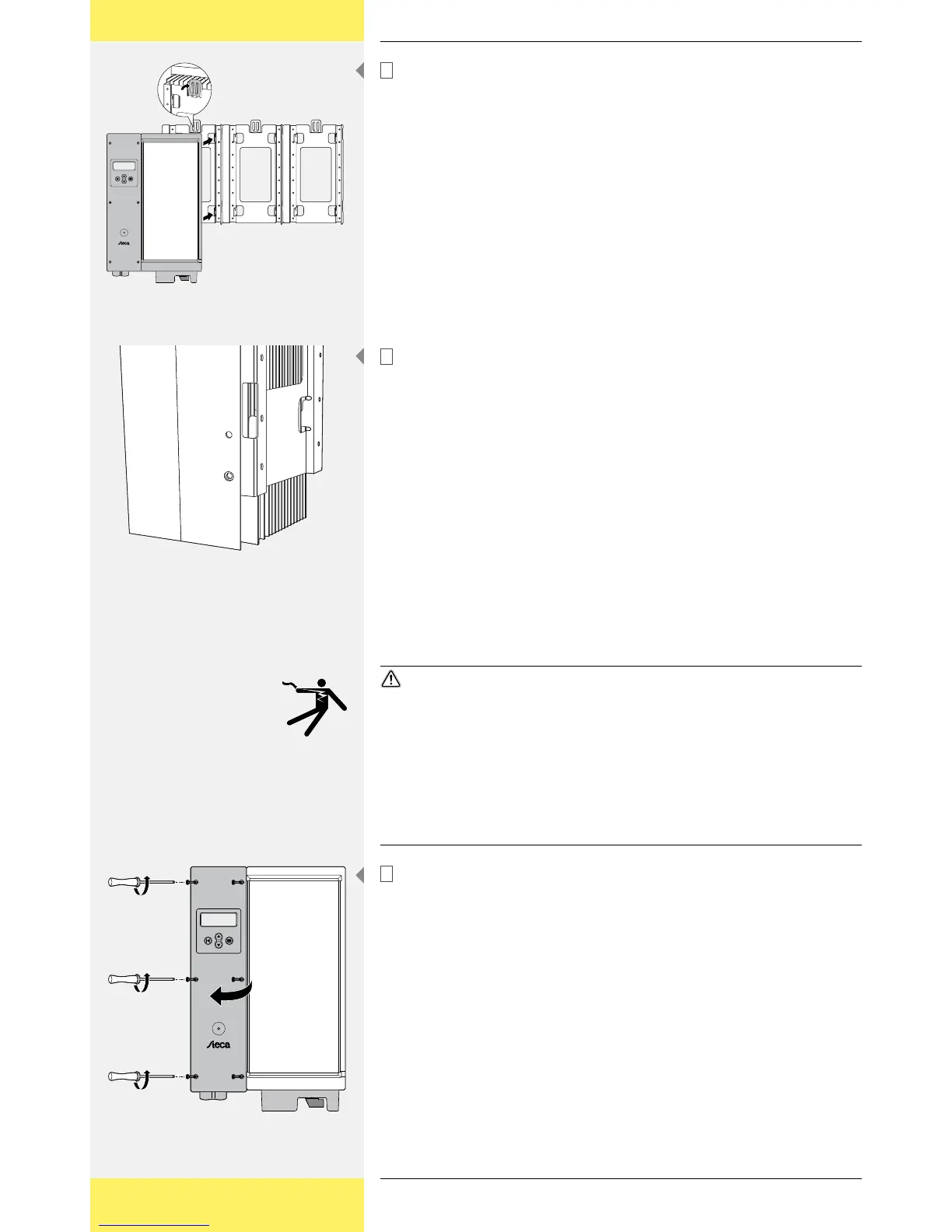

Ensuite, accrochez l'onduleur maître. Faites glisser l'onduleur par le haut sur
les crochets en saillie vers l'avant. Veillez à ce que le dispositif de verrouilla-
ge superpose les ailettes de refroidissement. Ceci permet d’éviter toute
chute éventuelle de l’onduleur en cas de soulèvement non intentionnel par
exemple.
L'ailette de refroidissement la plus à droite doit se superposer au côté de la
plaque de montage le plus élevé. De cette manière, vous pouvez accrocher
les onduleurs esclaves éventuellement prévus aux plaques de montage
correspondantes. Avant de procéder à l’accrochage de l’onduleur esclave,
retirez la petite plaque de protection située sur la partie inférieure droite de
l‘onduleur maître. Il est également nécessaire d‘ôter la plaque de protec-
tion du premier esclave avant d‘accrocher le deuxième.
4.4 Raccordement (AC) de l'onduleur maître
AVERTISSEMENT
Danger de mort par électrocution !
Déconnectez l'onduleur du réseau lors des travaux sur l'installation solaire.
Assurez-vous qu'il soit impossible de reconnecter l'alimentation électrique par
inadvertance.
Raccordez d'abord un groupe particulier et assurez-vous que ce groupe soit
hors tension.
Raccordez d'abord les éventuelles unités esclaves, puis les panneaux solaires,
avant de brancher le secteur.
Dévissez le couvercle de la boîte de jonction de l'onduleur maître.
